3.8 Kartusche

Im Mischbettharz der Kartusche findet die Wasseraufbereitung durch Ionenaus-
tausch statt, bis die Kapazität des Mischbettharzes erschöpft ist. Die Kartusche kann
in regelmäßigen Abständen automatisch gespült werden, um einer Verkeimung der
Kartusche vorzubeugen (siehe Funktion „Patronenschutz" im Abschnitt „5.1.3 Ein-
stellungen" auf Seite 32).

3.9 Dualfilter

Der Dual-Filter der MAGella twister Serie ist ein einzigartiger, hocheffizienter Anla-
genfilter für magnetische und nicht magnetische Verunreinigungen in Heizungsanla-
gen. Er beinhaltet einen Absolut-Dualfilter bis 1 μ und einen der leistungsstärksten
Magnetitfilter auf dem Markt.
Der Dualfilter mit Druckfeder befreit die Heizanlage auch von feinsten Schmutzp-
artikeln. Mit einer Durchflussrate von 5 bzw. 10 m³/h ist sein Einsatz auch für sehr
große Heizanlagen hervorragend geeignet. Der Twistereinsatz sorgt permanent für
eine Verteilung des Volumenstroms und bietet eine Haltebarriere für schwere Ma-
gnetitteilchen. Das Edelstahlgehäuse bewirkt eine zusätzliche Abschirmung gegen
die hohe Magnetflussstärke.
Der Dualfilter ist wie folgt aufgebaut:
A
B
C

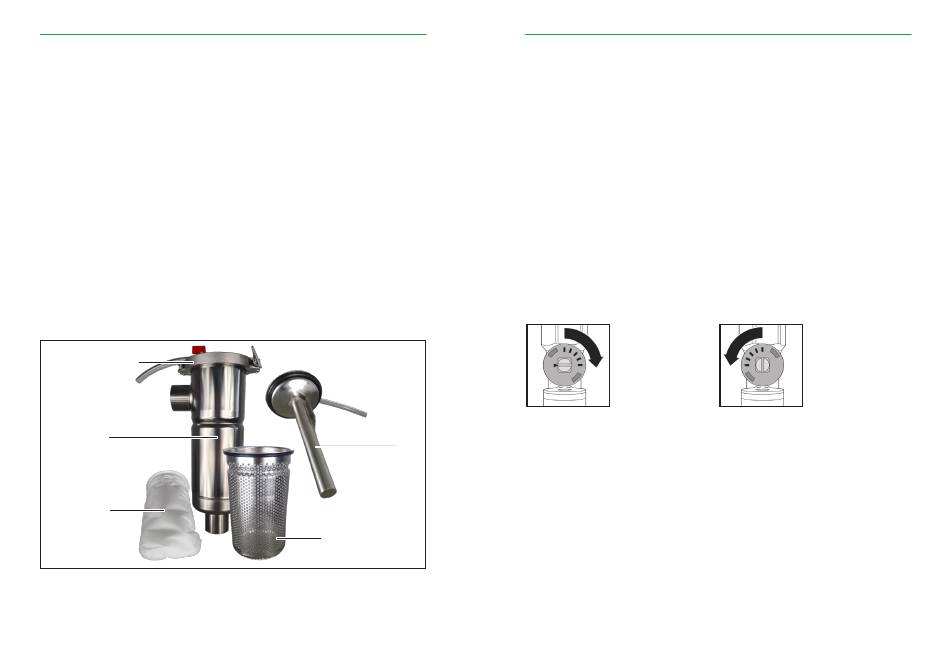

Bild 3-7: Der Dualfilter im demontierten Zustand

A Klemmring
D
B Edelstahlgehäuse
C Filterbeutel E
22
D
Filterkorb
Magnetstab

3.10 Umschaltventil

Das Umschaltventil ist ein elektromotorisch betriebener Kugelhahn, der in Abhän-
gigkeit von der Leitfähigkeit den internen Bypass schaltet. Wenn die Messsonde
LF1 eine Abweichung zur eingestellten Leitfähigkeit detektiert, wird das Wasser
durch die Kartusche geleitet. Wenn die eingestellte Leitfähigkeit erreicht ist, schal-
tet das Umschaltventil um und das Wasser fließt nur durch den Magnetflussfilter.

3.11 Einstellbarer Volumenstrommesser

Der einstellbare Volumenstrommesser ist eine Armatur für die präzise Einstellung
der Durchflussmenge einer Heizungs- oder Kühlanlage. Die Regulierung der Hyd-
raulikstränge gewährleistet eine einwandfreie Funktionsweise der Heizungs- oder
Kühlanlage.
Der Volumenstrommesser ist mit einem Durchflussmesser zum direkten Messen und
Ablesen der eingestellten Durchflussmenge ausgestattet. Der Durchflussmesser ist
im Bypass installiert und während des Betriebs ausschaltbar. Er befindet sich auf
dem Gehäuse des Volumenstrommessers und ermöglicht die Regulierung ohne Zu-
hilfenahme von Manometern und Diagrammen.
