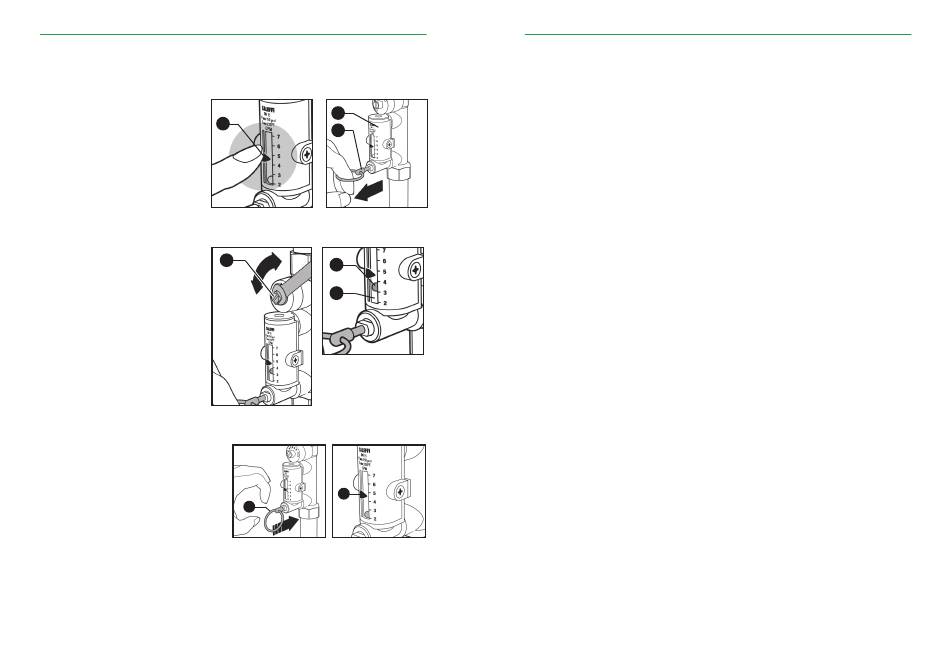

Ga als volgt te werk om de stroomsnelheid te regelen:
1. Gebruik het display (1) om de
stroomsnelheid waarop de klep -
waarop de klep ingesteld moet
worden - de klep ingesteld moet
worden.
2. Met de ring (2) de instelling/
schuif openen die onder normale
omstandigheden de stroomsnel-
heid van het medium door de stro-
mings/dedietmeter (3) verhinderd.
3. Houd de schuif open en
voor maten van 1/2" tot 1 1/4"
met een 9 mm steeksleutel of
. voor maten van 1 1/2" tot
2" met een 12 mm steeks-
leutel op van de klepbe-
dieningsspindel (4) de d
afstelling uitvoeren. De i n g e -
stelde doorstroomsnelheid
wordt door de metalen kogel (5)
in een transparante gelei-
der (6), met daarnaast een
Schaalverdeling ernaast, waarop
de Waarde afleesbaar is in
l/min.
4.
Laat na het afstellen de ring (2)
van de schuifklep van de flow-
meter weer los; een ingebou-
de veer b zorgt ervoor dat deze
automatisch terugkeert naar de
gesloten positie.
5.
Het display (1) kan worden gebru-
ikt om de gemaakte instelling op
slaan voor latere controles.
24
3
1
2
4
5
6
e
1
2
Veiligheidsinstructies
Als de instelbare debiet met ingebouwde debietmeter niet correct geïnstalleerd, in
bedrijf gesteld en onderhouden wordt zoals beschreven in deze instructies, kan ze
niet correct functioneren en een risico vormen voor de gebruiker.
Verwijder eventuele afzettingen, roest, afzettingen, lasresten en andere verontreini-
gingen uit de leidingen.
Zoals bij elk hydraulisch circuit moet speciale aandacht worden besteed aan het rei-
nigen van het hele systeem. Controleer de dichtheid van alle verbindingsfittingen.
Voor een optimale werking moet de lucht in het medium afgevoerd worden.
Om veiligheidsredenen worden lektests met perslucht op het gehele systeem en
vooral op de kleppen niet aanbevolen vanwege de hoge samendrukbaarheid van
lucht.
Bij het ontwerp van de hydraulische aansluitingen moet erop gelet worden dat de
schroefdraad van het ventielhuis niet mechanisch overbelast wordt.
Na verloop van tijd kan er schade optreden met lekkageverliezen en daaruit
voortvloeiende materiële schade en/of persoonlijk letsel.
Watertemperaturen boven 50°C kunnen leiden tot ernstige verbranding. Tijdens de
installatie, de inbedrijfstelling en het onderhoud van de afsluiter moeten de nodige
voorzorgsmaatregelen worden genomen om ervoor te zorgen dat deze temperatu-
ren geen gevaar kunnen opleveren voor personen.
Elk ander gebruik dan voor het beoogde doel is verboden.

Uitgang harscilinder

Het patroonuitgangsfilter wordt gebruikt om schade aan de aanzuiglans en het
mondstuk in de patroon te voorkomen, zodat er geen hars kan ontsnappen.

3.13 Magneetventiel

w-
Het magneetventiel is in spanningsloze toestand gesloten en schakelt de drinkwa-
tertoevoer tijdens de drukgestuurde suppletie uit als de ingestelde grenswaarde
voor de maximale suppletie wordt overschreden.
3.14 Aansluiting voor vullen/toevoeren
t e
Voor het vullen van een verwarmings- of koelsysteem wordt de drinkwaterleiding
aangesloten op de vul-/bijvulaansluiting.
Beschrijving van het apparaat | Heaty Racun 300 Advanced Plus
25
