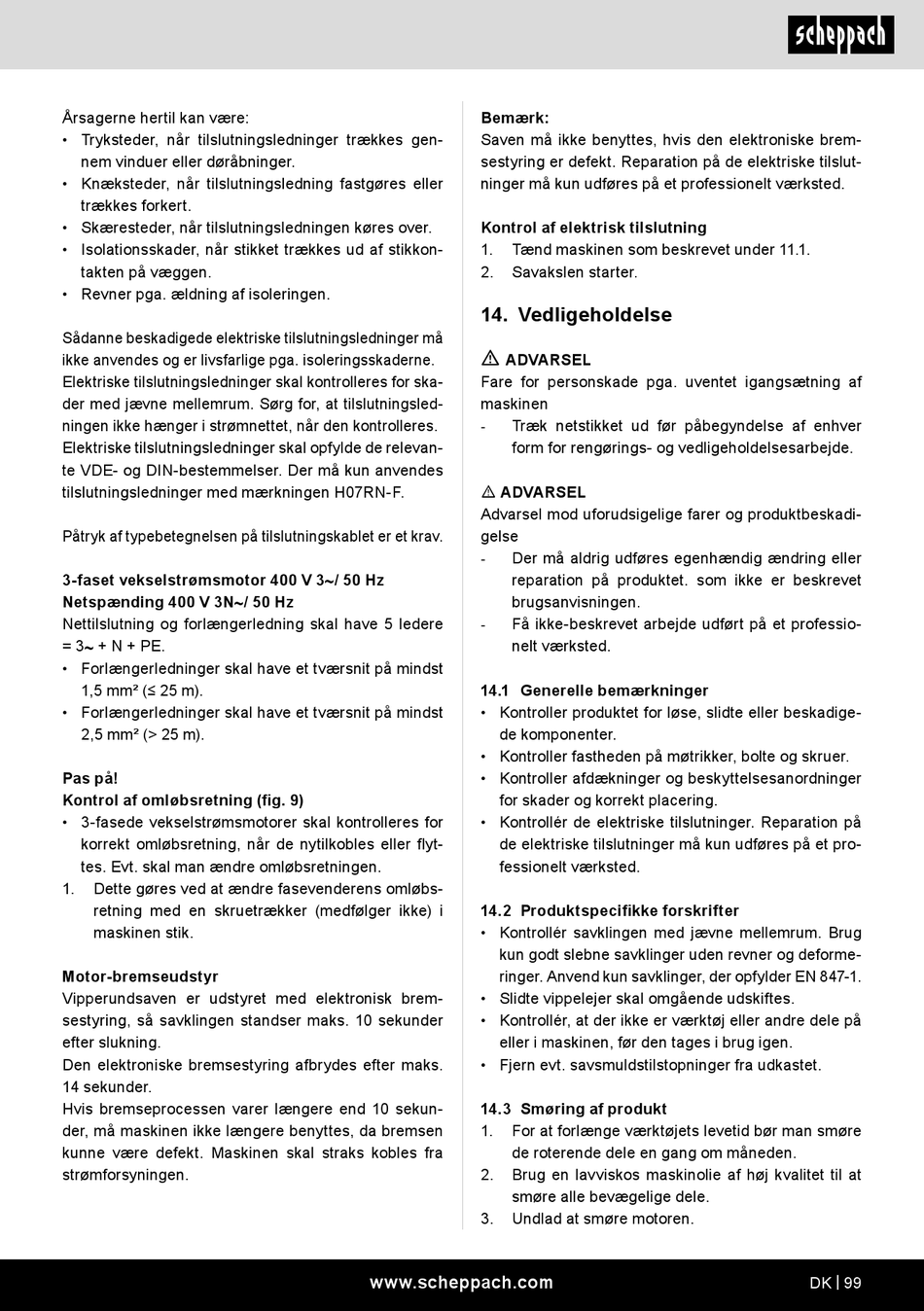

Scheppach HS730 Originalbetriebsanleitung Seite 99

Årsagerne hertil kan være:
• Tryksteder, når tilslutningsledninger trækkes gen-
nem vinduer eller døråbninger.
• Knæksteder, når tilslutningsledning fastgøres eller
trækkes forkert.
• Skæresteder, når tilslutningsledningen køres over.
• Isolationsskader, når stikket trækkes ud af stikkon-
takten på væggen.
• Revner pga. ældning af isoleringen.
Sådanne beskadigede elektriske tilslutningsledninger må
ikke anvendes og er livsfarlige pga. isoleringsskaderne.
Elektriske tilslutningsledninger skal kontrolleres for ska-
der med jævne mellemrum. Sørg for, at tilslutningsled-
ningen ikke hænger i strømnettet, når den kontrolleres.
Elektriske tilslutningsledninger skal opfylde de relevan-
te VDE- og DIN-bestemmelser. Der må kun anvendes
tilslutningsledninger med mærkningen H07RN-F.
Påtryk af typebetegnelsen på tilslutningskablet er et krav.
3-faset vekselstrømsmotor 400 V 3 ~ / 50 Hz
Netspænding 400 V 3N ~ / 50 Hz
Nettilslutning og forlængerledning skal have 5 ledere
= 3 ~ + N + PE.
• Forlængerledninger skal have et tværsnit på mindst
1,5 mm² (≤ 25 m).
• Forlængerledninger skal have et tværsnit på mindst
2,5 mm² (> 25 m).
Pas på!
Kontrol af omløbsretning (fig. 9)
• 3-fasede vekselstrømsmotorer skal kontrolleres for
korrekt omløbsretning, når de nytilkobles eller flyt-
tes. Evt. skal man ændre omløbsretningen.
1. Dette gøres ved at ændre fasevenderens omløbs-
retning med en skruetrækker (medfølger ikke) i
maskinen stik.
Motor-bremseudstyr
Vipperundsaven er udstyret med elektronisk brem-
sestyring, så savklingen standser maks. 10 sekunder
efter slukning.
Den elektroniske bremsestyring afbrydes efter maks.
14 sekunder.
Hvis bremseprocessen varer længere end 10 sekun-
der, må maskinen ikke længere benyttes, da bremsen
kunne være defekt. Maskinen skal straks kobles fra
strømforsyningen.
Bemærk:
Saven må ikke benyttes, hvis den elektroniske brem-
sestyring er defekt. Reparation på de elektriske tilslut-
ninger må kun udføres på et professionelt værksted.
Kontrol af elektrisk tilslutning
1. Tænd maskinen som beskrevet under 11.1.
2. Savakslen starter.
14. Vedligeholdelse
m
ADVARSEL
Fare for personskade pga. uventet igangsætning af
maskinen
Træk netstikket ud før påbegyndelse af enhver
-
form for rengørings- og vedligeholdelsesarbejde.
m ADVARSEL
Advarsel mod uforudsigelige farer og produktbeskadi-
gelse
Der må aldrig udføres egenhændig ændring eller
-
reparation på produktet. som ikke er beskrevet
brugsanvisningen.
Få ikke-beskrevet arbejde udført på et professio-
-
nelt værksted.
14.1 Generelle bemærkninger
• Kontroller produktet for løse, slidte eller beskadige-
de komponenter.
• Kontroller fastheden på møtrikker, bolte og skruer.
• Kontroller afdækninger og beskyttelsesanordninger
for skader og korrekt placering.
• Kontrollér de elektriske tilslutninger. Reparation på
de elektriske tilslutninger må kun udføres på et pro-
fessionelt værksted.
14.2 Produktspecifikke forskrifter
• Kontrollér savklingen med jævne mellemrum. Brug
kun godt slebne savklinger uden revner og deforme-
ringer. Anvend kun savklinger, der opfylder EN 847-1.
• Slidte vippelejer skal omgående udskiftes.
• Kontrollér, at der ikke er værktøj eller andre dele på
eller i maskinen, før den tages i brug igen.
• Fjern evt. savsmuldstilstopninger fra udkastet.
14.3 Smøring af produkt
1. For at forlænge værktøjets levetid bør man smøre
de roterende dele en gang om måneden.
2. Brug en lavviskos maskinolie af høj kvalitet til at
smøre alle bevægelige dele.
3. Undlad at smøre motoren.
www.scheppach.com DK | 99
