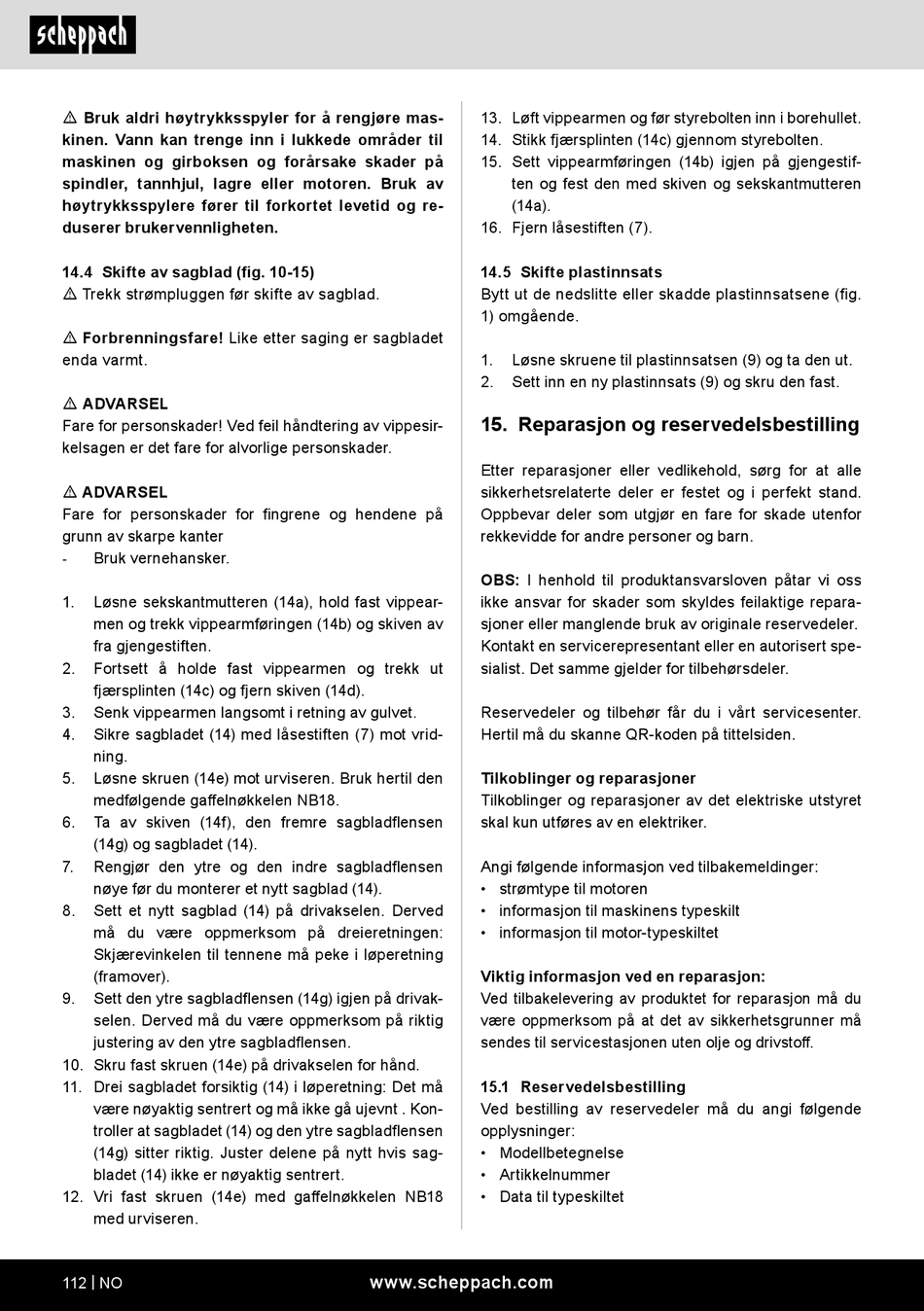

Scheppach HS730 Originalbetriebsanleitung Seite 112

m Bruk aldri høytrykksspyler for å rengjøre mas-
kinen. Vann kan trenge inn i lukkede områder til
maskinen og girboksen og forårsake skader på
spindler, tannhjul, lagre eller motoren. Bruk av
høytrykksspylere fører til forkortet levetid og re-
duserer brukervennligheten.
14.4 Skifte av sagblad (fig. 10-15)
m Trekk strømpluggen før skifte av sagblad.
m Forbrenningsfare! Like etter saging er sagbladet
enda varmt.
m ADVARSEL
Fare for personskader! Ved feil håndtering av vippesir-
kelsagen er det fare for alvorlige personskader.
m ADVARSEL
Fare for personskader for fingrene og hendene på
grunn av skarpe kanter
Bruk vernehansker.
-
1. Løsne sekskantmutteren (14a), hold fast vippear-
men og trekk vippearmføringen (14b) og skiven av
fra gjengestiften.
2. Fortsett å holde fast vippearmen og trekk ut
fjærsplinten (14c) og fjern skiven (14d).
3. Senk vippearmen langsomt i retning av gulvet.
4. Sikre sagbladet (14) med låsestiften (7) mot vrid-
ning.
5. Løsne skruen (14e) mot urviseren. Bruk hertil den
medfølgende gaffelnøkkelen NB18.
6. Ta av skiven (14f), den fremre sagbladflensen
(14g) og sagbladet (14).
7. Rengjør den ytre og den indre sagbladflensen
nøye før du monterer et nytt sagblad (14).
8. Sett et nytt sagblad (14) på drivakselen. Derved
må du være oppmerksom på dreieretningen:
Skjærevinkelen til tennene må peke i løperetning
(framover).
9. Sett den ytre sagbladflensen (14g) igjen på drivak-
selen. Derved må du være oppmerksom på riktig
justering av den ytre sagbladflensen.
10. Skru fast skruen (14e) på drivakselen for hånd.
11. Drei sagbladet forsiktig (14) i løperetning: Det må
være nøyaktig sentrert og må ikke gå ujevnt . Kon-
troller at sagbladet (14) og den ytre sagbladflensen
(14g) sitter riktig. Juster delene på nytt hvis sag-
bladet (14) ikke er nøyaktig sentrert.
12. Vri fast skruen (14e) med gaffelnøkkelen NB18
med urviseren.
112 | NO
13. Løft vippearmen og før styrebolten inn i borehullet.
14. Stikk fjærsplinten (14c) gjennom styrebolten.
15. Sett vippearmføringen (14b) igjen på gjengestif-
ten og fest den med skiven og sekskantmutteren
(14a).
16. Fjern låsestiften (7).
14.5 Skifte plastinnsats
Bytt ut de nedslitte eller skadde plastinnsatsene (fig.
1) omgående.
1. Løsne skruene til plastinnsatsen (9) og ta den ut.
2. Sett inn en ny plastinnsats (9) og skru den fast.
15. Reparasjon og reservedelsbestilling
Etter reparasjoner eller vedlikehold, sørg for at alle
sikkerhetsrelaterte deler er festet og i perfekt stand.
Oppbevar deler som utgjør en fare for skade utenfor
rekkevidde for andre personer og barn.
OBS: I henhold til produktansvarsloven påtar vi oss
ikke ansvar for skader som skyldes feilaktige repara-
sjoner eller manglende bruk av originale reservedeler.
Kontakt en servicerepresentant eller en autorisert spe-
sialist. Det samme gjelder for tilbehørsdeler.
Reservedeler og tilbehør får du i vårt servicesenter.
Hertil må du skanne QR-koden på tittelsiden.
Tilkoblinger og reparasjoner
Tilkoblinger og reparasjoner av det elektriske utstyret
skal kun utføres av en elektriker.
Angi følgende informasjon ved tilbakemeldinger:
• strømtype til motoren
• informasjon til maskinens typeskilt
• informasjon til motor-typeskiltet
Viktig informasjon ved en reparasjon:
Ved tilbakelevering av produktet for reparasjon må du
være oppmerksom på at det av sikkerhetsgrunner må
sendes til servicestasjonen uten olje og drivstoff.
15.1 Reservedelsbestilling
Ved bestilling av reservedeler må du angi følgende
opplysninger:
• Modellbetegnelse
• Artikkelnummer
• Data til typeskiltet
