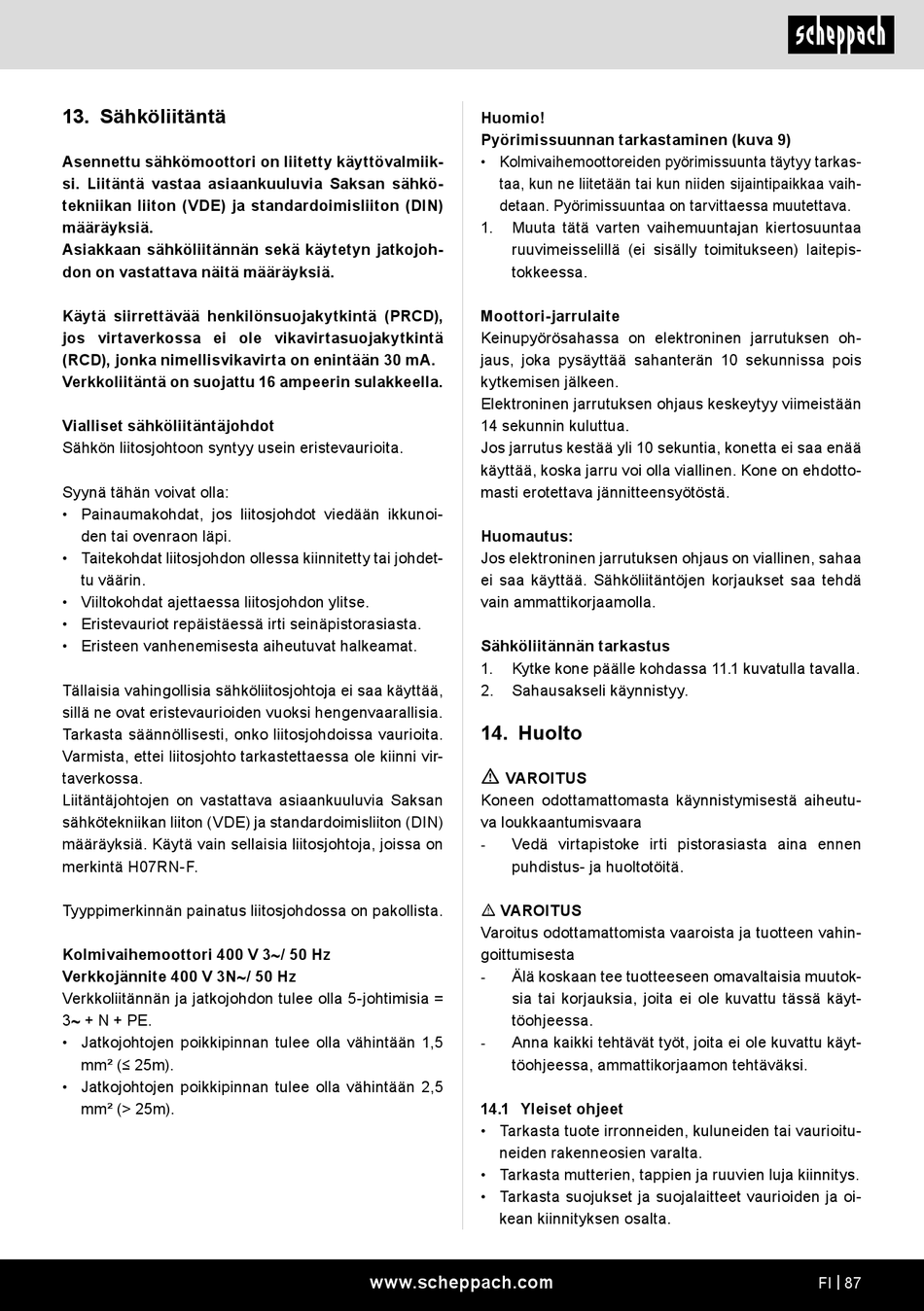

Scheppach HS730 Originalbetriebsanleitung Seite 87

13. Sähköliitäntä
Asennettu sähkömoottori on liitetty käyttövalmiik-
si. Liitäntä vastaa asiaankuuluvia Saksan sähkö-
tekniikan liiton (VDE) ja standardoimisliiton (DIN)
määräyksiä.
Asiakkaan sähköliitännän sekä käytetyn jatkojoh-
don on vastattava näitä määräyksiä.
Käytä siirrettävää henkilönsuojakytkintä (PRCD),
jos virtaverkossa ei ole vikavirtasuojakytkintä
(RCD), jonka nimellisvikavirta on enintään 30 mA.
Verkkoliitäntä on suojattu 16 ampeerin sulakkeella.
Vialliset sähköliitäntäjohdot
Sähkön liitosjohtoon syntyy usein eristevaurioita.
Syynä tähän voivat olla:
• Painaumakohdat, jos liitosjohdot viedään ikkunoi-
den tai ovenraon läpi.
• Taitekohdat liitosjohdon ollessa kiinnitetty tai johdet-
tu väärin.
• Viiltokohdat ajettaessa liitosjohdon ylitse.
• Eristevauriot repäistäessä irti seinäpistorasiasta.
• Eristeen vanhenemisesta aiheutuvat halkeamat.
Tällaisia vahingollisia sähköliitosjohtoja ei saa käyttää,
sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia.
Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita.
Varmista, ettei liitosjohto tarkastettaessa ole kiinni vir-
taverkossa.
Liitäntäjohtojen on vastattava asiaankuuluvia Saksan
sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN)
määräyksiä. Käytä vain sellaisia liitosjohtoja, joissa on
merkintä H07RN-F.
Tyyppimerkinnän painatus liitosjohdossa on pakollista.
Kolmivaihemoottori 400 V 3 ~ / 50 Hz
Verkkojännite 400 V 3N ~ / 50 Hz
Verkkoliitännän ja jatkojohdon tulee olla 5-johtimisia =
3 ~ + N + PE.
• Jatkojohtojen poikkipinnan tulee olla vähintään 1,5
mm² (≤ 25m).
• Jatkojohtojen poikkipinnan tulee olla vähintään 2,5
mm² (> 25m).
Huomio!
Pyörimissuunnan tarkastaminen (kuva 9)
• Kolmivaihemoottoreiden pyörimissuunta täytyy tarkas-
taa, kun ne liitetään tai kun niiden sijaintipaikkaa vaih-
detaan. Pyörimissuuntaa on tarvittaessa muutettava.
1. Muuta tätä varten vaihemuuntajan kiertosuuntaa
ruuvimeisselillä (ei sisälly toimitukseen) laitepis-
tokkeessa.
Moottori-jarrulaite
Keinupyörösahassa on elektroninen jarrutuksen oh-
jaus, joka pysäyttää sahanterän 10 sekunnissa pois
kytkemisen jälkeen.
Elektroninen jarrutuksen ohjaus keskeytyy viimeistään
14 sekunnin kuluttua.
Jos jarrutus kestää yli 10 sekuntia, konetta ei saa enää
käyttää, koska jarru voi olla viallinen. Kone on ehdotto-
masti erotettava jännitteensyötöstä.
Huomautus:
Jos elektroninen jarrutuksen ohjaus on viallinen, sahaa
ei saa käyttää. Sähköliitäntöjen korjaukset saa tehdä
vain ammattikorjaamolla.
Sähköliitännän tarkastus
1. Kytke kone päälle kohdassa 11.1 kuvatulla tavalla.
2. Sahausakseli käynnistyy.
14. Huolto
m
VAROITUS
Koneen odottamattomasta käynnistymisestä aiheutu-
va loukkaantumisvaara
Vedä virtapistoke irti pistorasiasta aina ennen
-
puhdistus- ja huoltotöitä.
m VAROITUS
Varoitus odottamattomista vaaroista ja tuotteen vahin-
goittumisesta
Älä koskaan tee tuotteeseen omavaltaisia muutok-
-
sia tai korjauksia, joita ei ole kuvattu tässä käyt-
töohjeessa.
Anna kaikki tehtävät työt, joita ei ole kuvattu käyt-
-
töohjeessa, ammattikorjaamon tehtäväksi.
14.1 Yleiset ohjeet
• Tarkasta tuote irronneiden, kuluneiden tai vaurioitu-
neiden rakenneosien varalta.
• Tarkasta mutterien, tappien ja ruuvien luja kiinnitys.
• Tarkasta suojukset ja suojalaitteet vaurioiden ja oi-
kean kiinnityksen osalta.
