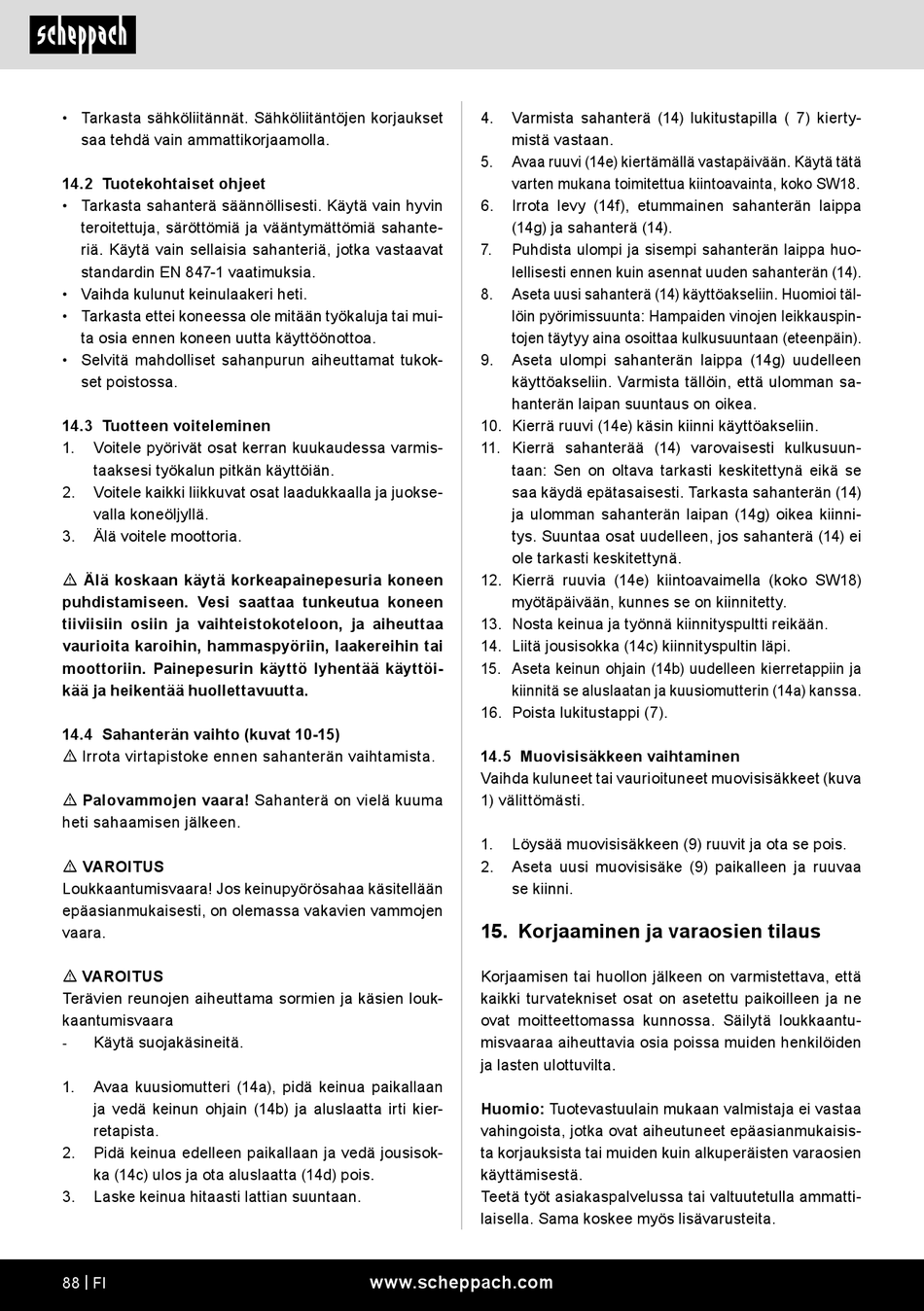

• Tarkasta sähköliitännät. Sähköliitäntöjen korjaukset
saa tehdä vain ammattikorjaamolla.
14.2 Tuotekohtaiset ohjeet
• Tarkasta sahanterä säännöllisesti. Käytä vain hyvin
teroitettuja, säröttömiä ja vääntymättömiä sahante-
riä. Käytä vain sellaisia sahanteriä, jotka vastaavat
standardin EN 847-1 vaatimuksia.
• Vaihda kulunut keinulaakeri heti.
• Tarkasta ettei koneessa ole mitään työkaluja tai mui-
ta osia ennen koneen uutta käyttöönottoa.
• Selvitä mahdolliset sahanpurun aiheuttamat tukok-
set poistossa.
14.3 Tuotteen voiteleminen
1. Voitele pyörivät osat kerran kuukaudessa varmis-
taaksesi työkalun pitkän käyttöiän.
2. Voitele kaikki liikkuvat osat laadukkaalla ja juokse-
valla koneöljyllä.
3. Älä voitele moottoria.
m Älä koskaan käytä korkeapainepesuria koneen
puhdistamiseen. Vesi saattaa tunkeutua koneen
tiiviisiin osiin ja vaihteistokoteloon, ja aiheuttaa
vaurioita karoihin, hammaspyöriin, laakereihin tai
moottoriin. Painepesurin käyttö lyhentää käyttöi-
kää ja heikentää huollettavuutta.
14.4 Sahanterän vaihto (kuvat 10-15)
m Irrota virtapistoke ennen sahanterän vaihtamista.
m Palovammojen vaara! Sahanterä on vielä kuuma
heti sahaamisen jälkeen.
m VAROITUS
Loukkaantumisvaara! Jos keinupyörösahaa käsitellään
epäasianmukaisesti, on olemassa vakavien vammojen
vaara.
m VAROITUS
Terävien reunojen aiheuttama sormien ja käsien louk-
kaantumisvaara
Käytä suojakäsineitä.
-
1. Avaa kuusiomutteri (14a), pidä keinua paikallaan
ja vedä keinun ohjain (14b) ja aluslaatta irti kier-
retapista.
2. Pidä keinua edelleen paikallaan ja vedä jousisok-
ka (14c) ulos ja ota aluslaatta (14d) pois.
3. Laske keinua hitaasti lattian suuntaan.
88 | FI
4. Varmista sahanterä (14) lukitustapilla ( 7) kierty-
mistä vastaan.
5. Avaa ruuvi (14e) kiertämällä vastapäivään. Käytä tätä
varten mukana toimitettua kiintoavainta, koko SW18.
6. Irrota levy (14f), etummainen sahanterän laippa
(14g) ja sahanterä (14).
7. Puhdista ulompi ja sisempi sahanterän laippa huo-
lellisesti ennen kuin asennat uuden sahanterän (14).
8. Aseta uusi sahanterä (14) käyttöakseliin. Huomioi täl-
löin pyörimissuunta: Hampaiden vinojen leikkauspin-
tojen täytyy aina osoittaa kulkusuuntaan (eteenpäin).
9. Aseta ulompi sahanterän laippa (14g) uudelleen
käyttöakseliin. Varmista tällöin, että ulomman sa-
hanterän laipan suuntaus on oikea.
10. Kierrä ruuvi (14e) käsin kiinni käyttöakseliin.
11. Kierrä sahanterää (14) varovaisesti kulkusuun-
taan: Sen on oltava tarkasti keskitettynä eikä se
saa käydä epätasaisesti. Tarkasta sahanterän (14)
ja ulomman sahanterän laipan (14g) oikea kiinni-
tys. Suuntaa osat uudelleen, jos sahanterä (14) ei
ole tarkasti keskitettynä.
12. Kierrä ruuvia (14e) kiintoavaimella (koko SW18)
myötäpäivään, kunnes se on kiinnitetty.
13. Nosta keinua ja työnnä kiinnityspultti reikään.
14. Liitä jousisokka (14c) kiinnityspultin läpi.
15. Aseta keinun ohjain (14b) uudelleen kierretappiin ja
kiinnitä se aluslaatan ja kuusiomutterin (14a) kanssa.
16. Poista lukitustappi (7).
14.5 Muovisisäkkeen vaihtaminen
Vaihda kuluneet tai vaurioituneet muovisisäkkeet (kuva
1) välittömästi.
1. Löysää muovisisäkkeen (9) ruuvit ja ota se pois.
2. Aseta uusi muovisisäke (9) paikalleen ja ruuvaa
se kiinni.
15. Korjaaminen ja varaosien tilaus
Korjaamisen tai huollon jälkeen on varmistettava, että
kaikki turvatekniset osat on asetettu paikoilleen ja ne
ovat moitteettomassa kunnossa. Säilytä loukkaantu-
misvaaraa aiheuttavia osia poissa muiden henkilöiden
ja lasten ulottuvilta.
Huomio: Tuotevastuulain mukaan valmistaja ei vastaa
vahingoista, jotka ovat aiheutuneet epäasianmukaisis-
ta korjauksista tai muiden kuin alkuperäisten varaosien
käyttämisestä.
Teetä työt asiakaspalvelussa tai valtuutetulla ammatti-
laisella. Sama koskee myös lisävarusteita.
