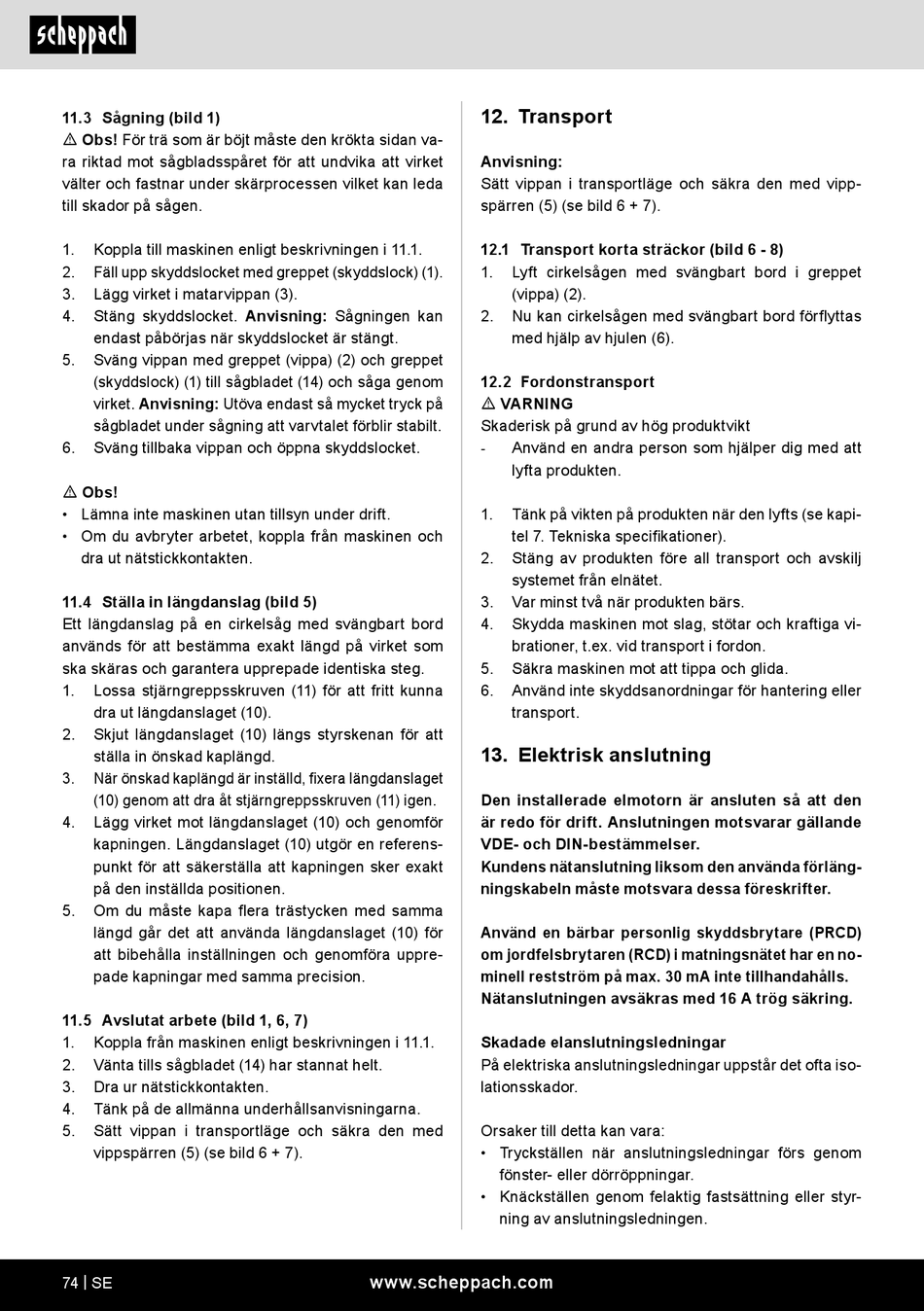

11.3 Sågning (bild 1)
m Obs! För trä som är böjt måste den krökta sidan va-
ra riktad mot sågbladsspåret för att undvika att virket
välter och fastnar under skärprocessen vilket kan leda
till skador på sågen.
1.
Koppla till maskinen enligt beskrivningen i 11.1.
2.
Fäll upp skyddslocket med greppet (skyddslock) (1).
3.
Lägg virket i matarvippan (3).
Stäng skyddslocket. Anvisning: Sågningen kan
4.
endast påbörjas när skyddslocket är stängt.
5.
Sväng vippan med greppet (vippa) (2) och greppet
(skyddslock) (1) till sågbladet (14) och såga genom
virket. Anvisning: Utöva endast så mycket tryck på
sågbladet under sågning att varvtalet förblir stabilt.
6.
Sväng tillbaka vippan och öppna skyddslocket.
m Obs!
• Lämna inte maskinen utan tillsyn under drift.
• Om du avbryter arbetet, koppla från maskinen och
dra ut nätstickkontakten.
11.4 Ställa in längdanslag (bild 5)
Ett längdanslag på en cirkelsåg med svängbart bord
används för att bestämma exakt längd på virket som
ska skäras och garantera upprepade identiska steg.
1.
Lossa stjärngreppsskruven (11) för att fritt kunna
dra ut längdanslaget (10).
2.
Skjut längdanslaget (10) längs styrskenan för att
ställa in önskad kaplängd.
3.
När önskad kaplängd är inställd, fixera längdanslaget
(10) genom att dra åt stjärngreppsskruven (11) igen.
4.
Lägg virket mot längdanslaget (10) och genomför
kapningen. Längdanslaget (10) utgör en referens-
punkt för att säkerställa att kapningen sker exakt
på den inställda positionen.
5.
Om du måste kapa flera trästycken med samma
längd går det att använda längdanslaget (10) för
att bibehålla inställningen och genomföra uppre-
pade kapningar med samma precision.
11.5 Avslutat arbete (bild 1, 6, 7)
1.
Koppla från maskinen enligt beskrivningen i 11.1.
2.
Vänta tills sågbladet (14) har stannat helt.
3.
Dra ur nätstickkontakten.
4.
Tänk på de allmänna underhållsanvisningarna.
5.
Sätt vippan i transportläge och säkra den med
vippspärren (5) (se bild 6 + 7).
74 | SE
12. Transport
Anvisning:
Sätt vippan i transportläge och säkra den med vipp-
spärren (5) (se bild 6 + 7).
12.1 Transport korta sträckor (bild 6 - 8)
1.
Lyft cirkelsågen med svängbart bord i greppet
(vippa) (2).
2.
Nu kan cirkelsågen med svängbart bord förflyttas
med hjälp av hjulen (6).
12.2 Fordonstransport
m VARNING
Skaderisk på grund av hög produktvikt
Använd en andra person som hjälper dig med att
-
lyfta produkten.
1.
Tänk på vikten på produkten när den lyfts (se kapi-
tel 7. Tekniska specifikationer).
2.
Stäng av produkten före all transport och avskilj
systemet från elnätet.
3.
Var minst två när produkten bärs.
4.
Skydda maskinen mot slag, stötar och kraftiga vi-
brationer, t.ex. vid transport i fordon.
5.
Säkra maskinen mot att tippa och glida.
6.
Använd inte skyddsanordningar för hantering eller
transport.
13. Elektrisk anslutning
Den installerade elmotorn är ansluten så att den
är redo för drift. Anslutningen motsvarar gällande
VDE- och DIN-bestämmelser.
Kundens nätanslutning liksom den använda förläng-
ningskabeln måste motsvara dessa föreskrifter.
Använd en bärbar personlig skyddsbrytare (PRCD)
om jordfelsbrytaren (RCD) i matningsnätet har en no-
minell restström på max. 30 mA inte tillhandahålls.
Nätanslutningen avsäkras med 16 A trög säkring.
Skadade elanslutningsledningar
På elektriska anslutningsledningar uppstår det ofta iso-
lationsskador.
Orsaker till detta kan vara:
• Tryckställen när anslutningsledningar förs genom
fönster- eller dörröppningar.
• Knäckställen genom felaktig fastsättning eller styr-
ning av anslutningsledningen.
