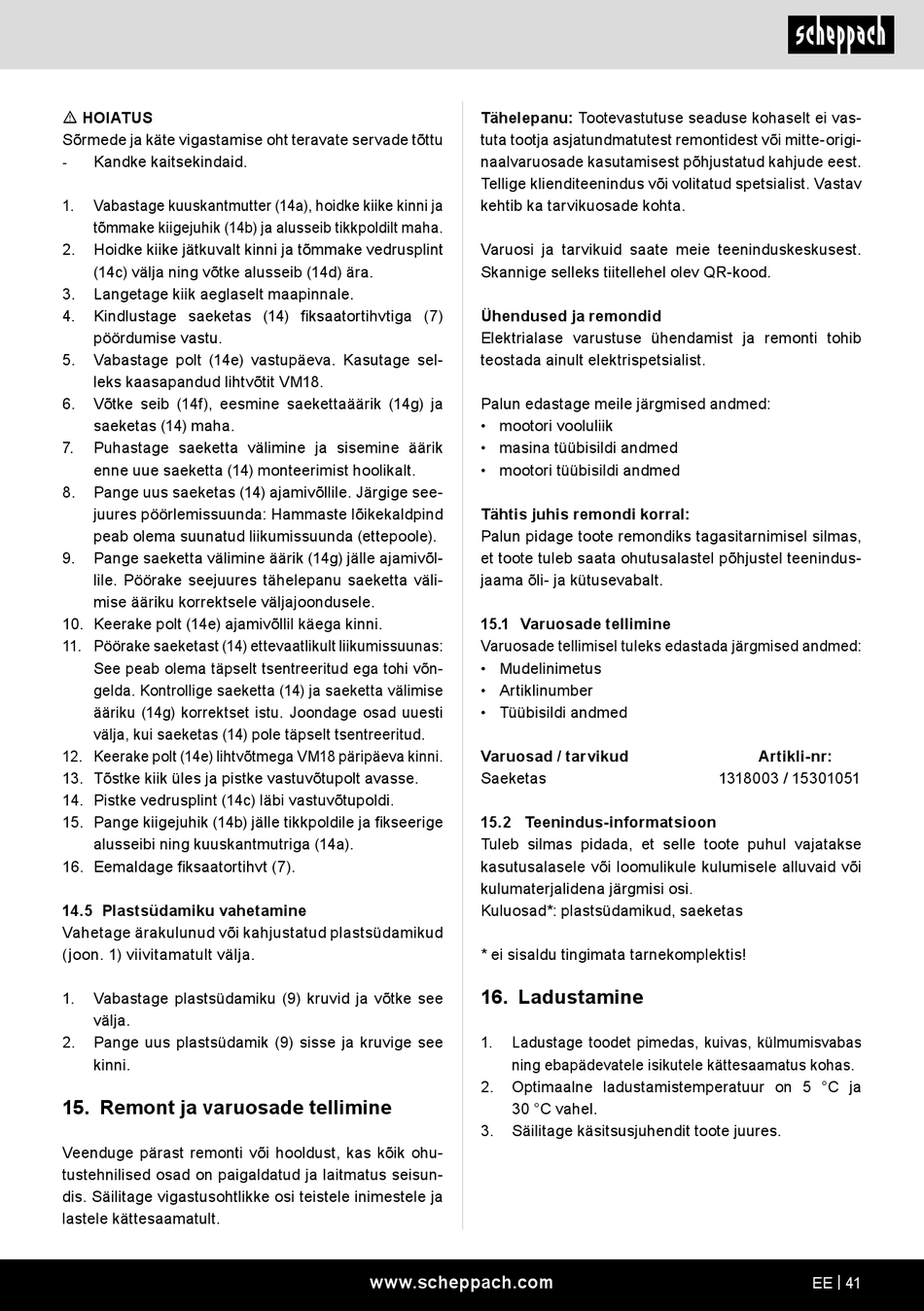

Scheppach HS730 Originalbetriebsanleitung Seite 41

m HOIATUS
Sõrmede ja käte vigastamise oht teravate servade tõttu
Kandke kaitsekindaid.
-
1. Vabastage kuuskantmutter (14a), hoidke kiike kinni ja
tõmmake kiigejuhik (14b) ja alusseib tikkpoldilt maha.
2. Hoidke kiike jätkuvalt kinni ja tõmmake vedrusplint
(14c) välja ning võtke alusseib (14d) ära.
3. Langetage kiik aeglaselt maapinnale.
4. Kindlustage saeketas (14) fiksaatortihvtiga (7)
pöördumise vastu.
5. Vabastage polt (14e) vastupäeva. Kasutage sel-
leks kaasapandud lihtvõtit VM18.
6. Võtke seib (14f), eesmine saekettaäärik (14g) ja
saeketas (14) maha.
7. Puhastage saeketta välimine ja sisemine äärik
enne uue saeketta (14) monteerimist hoolikalt.
8. Pange uus saeketas (14) ajamivõllile. Järgige see-
juures pöörlemissuunda: Hammaste lõikekaldpind
peab olema suunatud liikumissuunda (ettepoole).
9. Pange saeketta välimine äärik (14g) jälle ajamivõl-
lile. Pöörake seejuures tähelepanu saeketta väli-
mise ääriku korrektsele väljajoondusele.
10. Keerake polt (14e) ajamivõllil käega kinni.
11. Pöörake saeketast (14) ettevaatlikult liikumissuunas:
See peab olema täpselt tsentreeritud ega tohi võn-
gelda. Kontrollige saeketta (14) ja saeketta välimise
ääriku (14g) korrektset istu. Joondage osad uuesti
välja, kui saeketas (14) pole täpselt tsentreeritud.
12. Keerake polt (14e) lihtvõtmega VM18 päripäeva kinni.
13. Tõstke kiik üles ja pistke vastuvõtupolt avasse.
14. Pistke vedrusplint (14c) läbi vastuvõtupoldi.
15. Pange kiigejuhik (14b) jälle tikkpoldile ja fikseerige
alusseibi ning kuuskantmutriga (14a).
16. Eemaldage fiksaatortihvt (7).
14.5 Plastsüdamiku vahetamine
Vahetage ärakulunud või kahjustatud plastsüdamikud
(joon. 1) viivitamatult välja.
1. Vabastage plastsüdamiku (9) kruvid ja võtke see
välja.
2. Pange uus plastsüdamik (9) sisse ja kruvige see
kinni.
15. Remont ja varuosade tellimine
Veenduge pärast remonti või hooldust, kas kõik ohu-
tustehnilised osad on paigaldatud ja laitmatus seisun-
dis. Säilitage vigastusohtlikke osi teistele inimestele ja
lastele kättesaamatult.
Tähelepanu: Tootevastutuse seaduse kohaselt ei vas-
tuta tootja asjatundmatutest remontidest või mitte-origi-
naalvaruosade kasutamisest põhjustatud kahjude eest.
Tellige klienditeenindus või volitatud spetsialist. Vastav
kehtib ka tarvikuosade kohta.
Varuosi ja tarvikuid saate meie teeninduskeskusest.
Skannige selleks tiitellehel olev QR-kood.
Ühendused ja remondid
Elektrialase varustuse ühendamist ja remonti tohib
teostada ainult elektrispetsialist.
Palun edastage meile järgmised andmed:
• mootori vooluliik
• masina tüübisildi andmed
• mootori tüübisildi andmed
Tähtis juhis remondi korral:
Palun pidage toote remondiks tagasitarnimisel silmas,
et toote tuleb saata ohutusalastel põhjustel teenindus-
jaama õli- ja kütusevabalt.
15.1 Varuosade tellimine
Varuosade tellimisel tuleks edastada järgmised andmed:
• Mudelinimetus
• Artiklinumber
• Tüübisildi andmed
Varuosad / tarvikud
Saeketas
15.2 Teenindus-informatsioon
Tuleb silmas pidada, et selle toote puhul vajatakse
kasutusalasele või loomulikule kulumisele alluvaid või
kulumaterjalidena järgmisi osi.
Kuluosad*: plastsüdamikud, saeketas
* ei sisaldu tingimata tarnekomplektis!
16. Ladustamine
1. Ladustage toodet pimedas, kuivas, külmumisvabas
ning ebapädevatele isikutele kättesaamatus kohas.
2. Optimaalne ladustamistemperatuur on 5 °C ja
30 °C vahel.
3. Säilitage käsitsusjuhendit toote juures.
www.scheppach.com
Artikli-nr:
1318003 / 15301051
EE | 41
