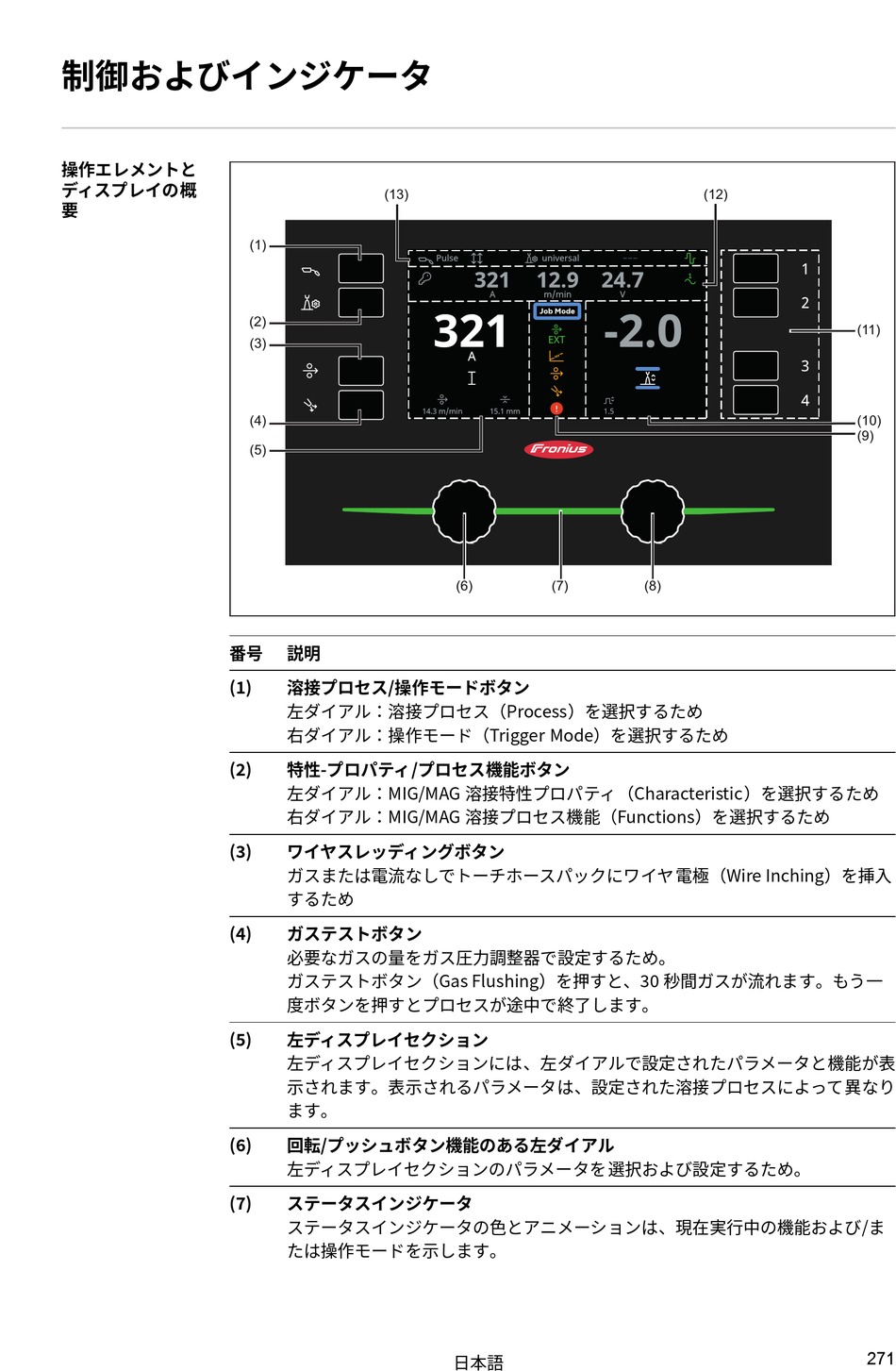

制御およびインジケータ
操作エレメントと
ディスプレイの概
要
番号
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(13)
(1)
(2)
(3)
(4)
(5)
説明
溶接プロセス/操作モードボタン
左ダイアル：溶接プロセス（Process）を選択するため
右ダイアル：操作モード（Trigger Mode）を選択するため
特性-プロパティ/プロセス機能ボタン
左ダイアル：MIG/MAG 溶接特性プロパティ（Characteristic）を選択するため
右ダイアル：MIG/MAG 溶接プロセス機能（Functions）を選択するため
ワイヤスレッディングボタン
ガスまたは電流なしでトーチホースパックにワイヤ 電極（Wire Inching）を挿入
するため
ガステストボタン
必要なガスの量をガス圧力調整器で設定するため。
ガステストボタン（Gas Flushing）を押すと、22 秒間ガスが流れます。もう一
度ボタンを押すとプロセスが途中で終了します。
左ディスプレイセクション
左ディスプレイセクションには、左ダイアルで設定されたパラメータと機能が表
示されます。表示されるパラメータは、設定された溶接プロセスによって異なり
ます。
回転/プッシュボタン機能のある左ダイアル
左ディスプレイセクションのパラメータを 選択および設定するため。
ステータスインジケータ
ステータスインジケータの色とアニメーションは、現在実行中の機能および/ま
たは操作モードを示します。
(6) (7)
日本語
(12)
(8)
(11)
(10)
(9)
