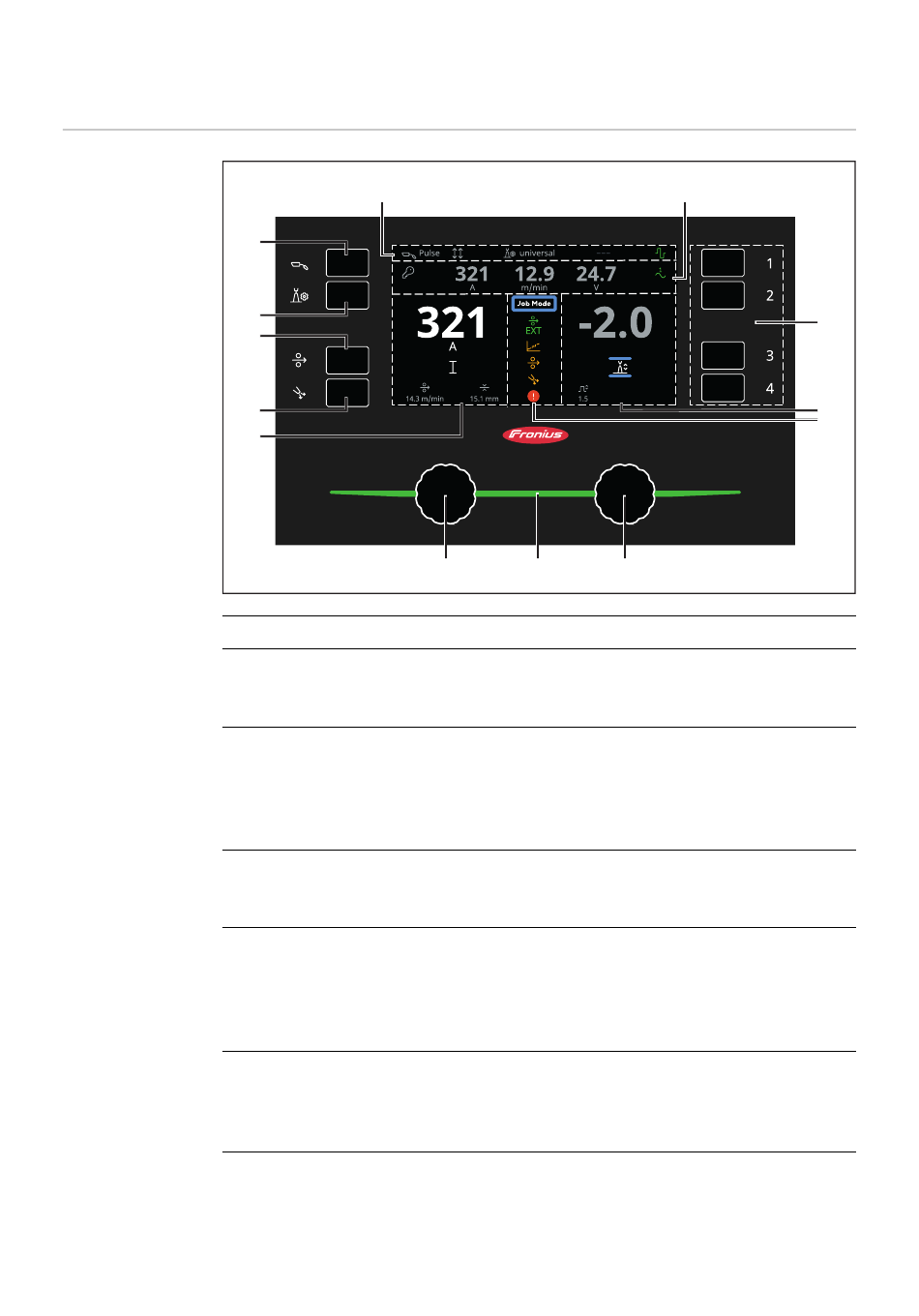

Teclas y símbolos
Descripción ge-
neral de ele-
mentos operativ-
os y pantallas
Núm. Descripción
(1)
(2)
(3)
(4)
(5)
(6)
(13)
(1)
(2)
(3)
(4)
(5)
Botón de proceso de soldadura / modo de operación
Dial izquierdo: para seleccionar el proceso de soldadura (Process)
Dial derecho: para seleccionar el modo de operación (Trigger Mode)
Botón de propiedad / proceso de la característica de soldadura
Dial izquierdo: para seleccionar la propiedad de la característica de solda-
dura (Characteristic) para la soldadura MIG/MAG
Dial derecho: para seleccionar la función del proceso (Functions) para la
soldadura MIG/MAG
Botón de enhebrado de alambre
Para enhebrar el electrodo de soldadura (Wire Inching) en el juego de ca-
bles de la antorcha sin gas ni corriente.
Botón test de gas
Para configurar la cantidad requerida de gas en el regulador de presión de
gas.
Después de presionar el botón test de gas (Gas Flushing), el gas fluye du-
rante 30 s. Al presionar el botón nuevamente, el proceso termina antes.
Sección izquierda de la pantalla
La sección izquierda de la pantalla muestra los parámetros y funciones
que se configuran usando el dial izquierdo. Los parámetros mostrados
varían según el proceso de soldadura configurado.
Dial izquierdo con función de botón giratorio/de presión
Para seleccionar y configurar parámetros en la sección izquierda de la
pantalla.
