5. Connecter un accessoire
Votre moteur EVO-SYSTEM a un accouplement unique qui lui
permet d'être raccordé à une variété d'accessoires qu'il peut faire
fonctionner. Cet accouplement est fabriqué avec des tolérances
extrêmement limitées et doit être gardé propre et à l'abri de la
poussière, des débris, etc.
Un couvercle pour la protection de l'accouplement est fourni avec
chaque accessoire et doit être utilisé quand l'accessoire n'est pas
raccordé au moteur.
Si vous avez des difficultés pour connecter un accessoire, cela peut
être dû à la contamination ou à l'endommagement des broches de
fixation de l'accessoire ou des anneaux soit de l'accessoire soit du
moteur.
Référez-vous à ENTRETIEN section 5 où vous trouverez des détails
sur comment nettoyer l'anneau de la bague d'accouplement et les
broches de fixation de l'accessoire.
Remarque : Le moteur EVO-SYSTEM a un micro interrupteur
incorporé à l'intérieur du modèle d'accouplement qui détecte
quand un accessoire est connecté avec succès à la machine. Le
moteur ne démarrera pas si aucun accessoire n'est connecté. Il
ne peut pas fonctionner en tant que machine « autonome ».

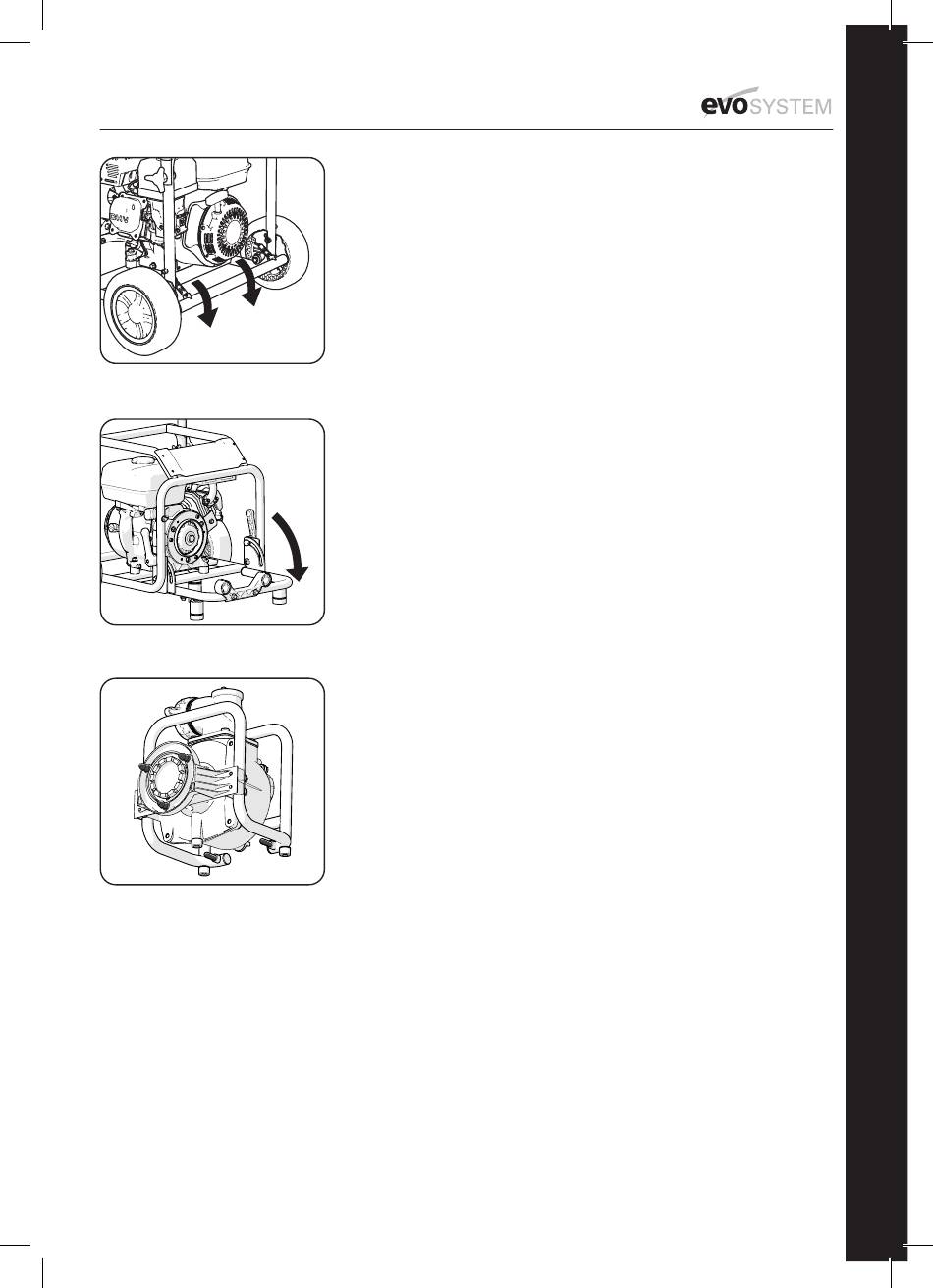

• Verrouillez les roues de transport avec le frein des roues. (Ill. 7)
• Libérez le cadre de montage des accessoires en tournant les
leviers de verrouillage dans leur position déverrouillée (vers le
bas) et enfoncés.
• Déployez le cadre de montage de l'accessoire. (Ill. 8)
Remarque : Il est important que le cadre soit correctement déployé
pour connecter l'accessoire avec succès.
• Verrouillez le cadre en position en tirant et en replaçant
les leviers de verrouillage dans leur position verrouillée (verticale).
Remarque : Chaque accessoire est équipé de 3 broches de fixation
et de 2 broches de stabilisation à l'arrière. Les 3 broches de fixation
se fixent dans l'« Uni-accouplement », les 2 broches de stabilisation
glissent dans les prises du cadre de montage de l'accessoire.
• Tenez l'accessoire par son cadre externe et positionnez-le devant
le moteur. Alignez visuellement les 3 broches de fixation et les
2 broches de stabilisation arrière. (Ill. 9) Faites-vous aider par
des personnes compétentes si nécessaire. Le générateur, en
particulier, est lourd et vous aurez certainement besoin d'aide
pour le soulever.
• Le fait de tenir un endroit qui vous semble pratique du cadre
externe du moteur peut aider l'opérateur à réaliser et à maintenir
l'alignement lors de la connexion d'un accessoire.
• Poussez doucement l'accessoire dans le moteur. Maintenez
l'alignement des 3 broches de fixation et des 2 broches
de stabilisation avec leur position d'amarrage respective.
L'accouplement interne entre le moteur et l'accessoire se fera
automatiquement. Aucun alignement ou réglage des composants
n'est nécessaire.
• Soyez doux et patient, l'accouplement est conçu avec précision
et aucune force importante n'est requise pour connecter les
