Evolution EVO200 ENGINE Originalanleitung Seite 78

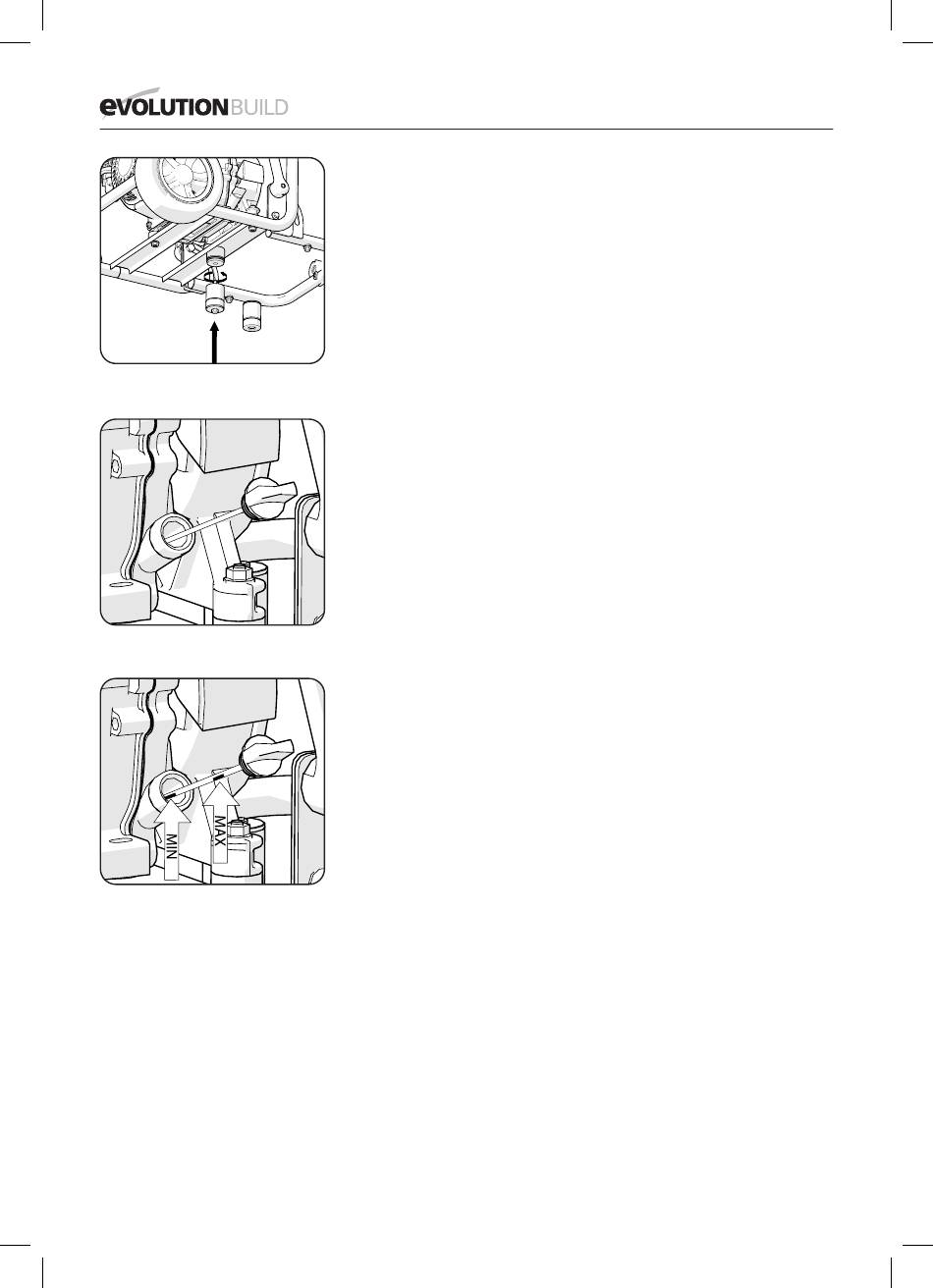

Ill. 4
Ill. 5
Ill. 6
78
®
Pour fixer les pieds de soutien :
• Insérez des boulons d'un ø de 8 mm dans les pieds de soutien
avec les têtes
des boulons positionnées dans les pieds en caoutchouc bombés.
• Vissez les boulons dans les écrous tournants aux trois endroits
mentionnés.
• Serrez fermement les boulons à l'aide d'une clé adaptée (non
fournie).
Remarque : Vous pouvez accéder au raccord (moyeu) sous le
support transversal du cadre en faisant basculer la machine en
arrière. Faites vous aider par des personnes compétentes pour faire
basculer la machine, et assurez-vous que le frein des roues est mis
avant de faire basculer la machine en arrière. (Ill. 4)
4. Remplissage initial et vérification du niveau d'huile
AVERTISSEMENT : Il n'y a pas d'huile dans la machine quand
vous l'achetez.
Aucune tentative de démarrage du moteur ne doit être faite tant
que le carter de vilebrequin n'est pas rempli au niveau correct avec
l'huile de la bonne qualité. L'huile (non fournie) doit être versée
dans la machine par l'un des 2 bouchons de remplissage/niveau
d'huile.
Remarque : Un seul remplissage d'huile peut être accessible. La
capacité d'huile est d'environ 0,6 L d'huile automobile 10W 40
(disponible dans tous les bons détaillants de moteurs et dans la
plupart des stations-service).
Ces bouchons se dévissent du carter moteur de la machine et
comportent une jauge de niveau d'huile. (Ill. 5) Faites attention de
ne pas renverser d'huile.
Remarque : Quand vous vérifiez le niveau d'huile, il est important
que la machine soit sur une surface plane, horizontale et stable,
avec le moteur arrêté et froid. Il y a deux repères sur la jauge
d'huile. Le niveau d'huile doit être maintenu près du repère le plus
haut. (Ill. 6)
• Enlevez le bouchon du niveau d'huile/de remplissage et essuyez
la jauge avec un tissu sec et propre.
• Versez la quantité requise d'huile. (600 ml)
• Laissez l'huile reposer une dizaine de secondes.
• Insérez la jauge dans la machine mais ne vissez pas le
bouchon dans le boîtier.
• Retirez la jauge et vérifiez visuellement le niveau d'huile.
• Ajustez-le si nécessaire.
• Lorsque le niveau est correct, vissez fermement le bouchon du
remplissage/niveau d'huile
dans le boîtier du moteur.
Remarque : Changez l'huile en respectant
le tableau récapitulatif d'entretien
(Reportez-vous également à ENTRETIEN - Remplacement de l'huile
moteur)
www.evolutionbuild.com
