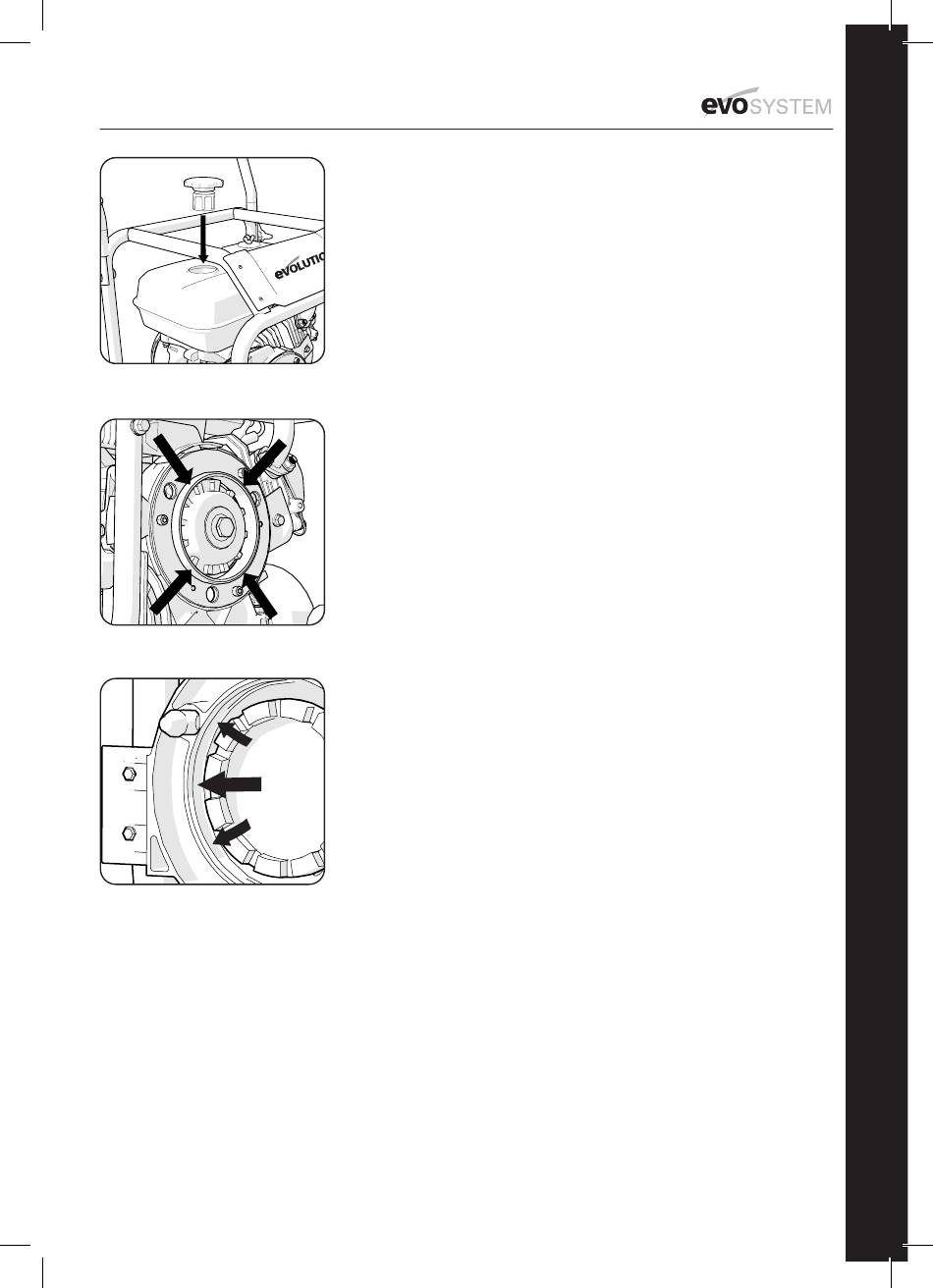

Fig. 23
Fig. 24
Fig. 25
respetuoso con el medio ambiente y, en caso necesario, sople
la malla fina con aire comprimido seco y limpio.
• Deje que se seque completamente antes de volver a instalarlo.
• Al volver a instalarlo, asegúrese de que los 2 recortes en el
borde superior del filtro se alinean con los recortes en el cuello
del filtro del depósito de combustible. (Fig. 23)
5. Anillos anulares y pasadores de posicionamiento del
accesorio
Los anillos anulares aseguran el acoplamiento preciso de un
accesorio con el motor EVO-SYSTEM .
• El anillo anular macho está situado alrededor del eje de salida
del motor. (Fig. 24)
• El anillo anular hembra está situado alrededor del eje de entrada
del accesorio. (Fig. 25)
Los anillos anulares se deben mantener escrupulosamente limpios
y se deben comprobar cada vez que se realice una conexión o
desconexión. Si se encuentra suciedad o residuos, se deben
eliminar con un paño suave y ligeramente humedecido.
Todas las demás superficies de acoplamiento entre el motor y el
accesorio se deben mantener lo más limpias posibles.
Los tres (3) pasadores de posicionamiento y los dos (2) pasadores
de estabilización están colocados en el accesorio.
Estos pasadores también se deben mantener escrupulosamente
limpios y libres de suciedad y otros contaminantes.
La aplicación ocasional de un recubrimiento muy ligero de spray
de aceite para máquinas de silicona en la superficie ayudará a la
conexión del accesorio.
Se proporciona una cubierta para proteger el acoplamiento con
cada accesorio y se debe usar siempre que el accesorio esté
«alejado» del motor. El motor también se suministra con una
cubierta de protección del acoplamiento. Esta debe equiparse
siempre que se retire un accesorio.
6. Sustitución del anillo anular de plástico
El anillo anular (macho) del motor EVO-SYSTEM se puede
reemplazar si se detectan daños o desgaste.
Para sustituir el anillo anular:
• Retire el anillo dañado cortándolo con cuidado con un cúter
afilado.
• Limpie cualquier resto de suciedad, residuos o plástico de la
brida de montaje del anillo anular.
• Coloque el anillo de plástico sobre su brida y empújelo para
encajarlo completamente, de modo que esté nivelado con la
carcasa del motor.
Nota: el anillo de plástico no tiene lados determinados y se puede
instalar sobre la brida de cualquier forma.
• Compruebe la instalación.
7. Embrague del acoplamiento Uni
El accionamiento se transmite del motor al accesorio mediante
un acoplamiento de embrague de garras con resorte y 12 dientes.
Se debe mantener limpio y se deben inspeccionar los dientes
