Evolution EVO200 ENGINE Originalanleitung Seite 34

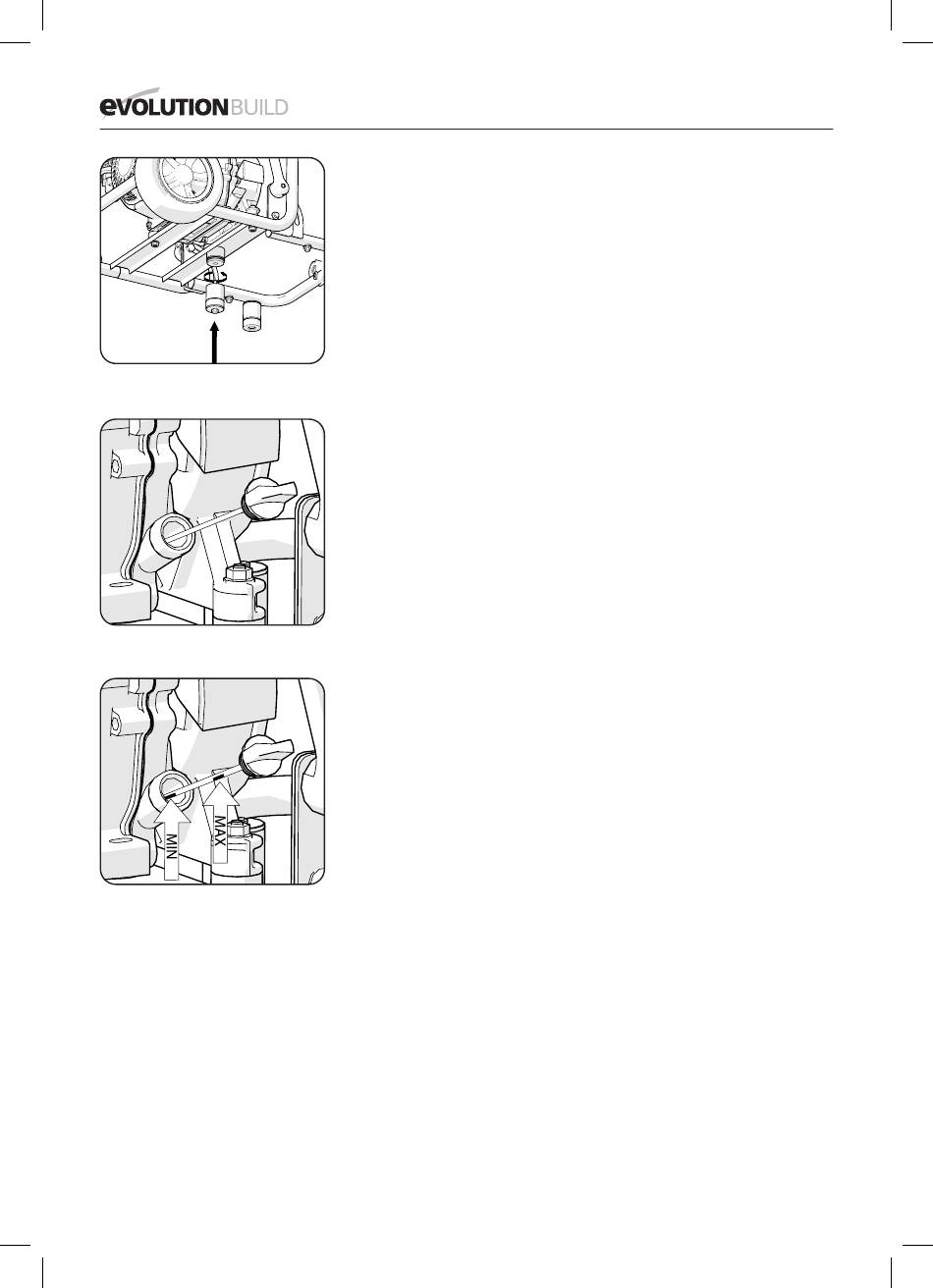

Abb. 4
Abb. 5
Abb. 6
34
®
So montieren Sie die Stützfüße:
• Stecken Sie ø 8-mm-Schrauben durch die Stützfüße, wobei die
Schraubenköpfe innerhalb der gewölbten Gummifüße liegen
müssen.
• Schrauben Sie die Schrauben in die Käfigmuttern an den drei
genannten Stellen.
• Ziehen Sie die Schrauben mit einem geeigneten
Schraubenschlüssel (nicht im Lieferumfang enthalten) fest an.
Hinweis: Um Zugang zum Stutzen unter dem Rahmenquerträger zu
erhalten, kann die Maschine nach hinten gekippt werden. Lassen
Sie sich beim Kippen der Maschine fachkundig helfen und achten
Sie darauf, dass die Radbremse angezogen ist, bevor die Maschine
nach hinten gekippt wird. (Abb. 4)
4. Erstbefüllung und Kontrolle des Ölstands
WARNUNG: Bei der Lieferung ist diese Maschine nicht mit Öl
gefüllt.
Es darf kein Versuch unternommen werden, den Motor zu starten,
bis das Kurbelgehäuse mit dem korrekten Öl auf den richtigen
Stand gefüllt ist. Öl (nicht im Lieferumfang enthalten) sollte durch
einen der 2 Öleinfüllstutzen bzw. Füllstandskappen in die Maschine
eingefüllt werden.
Hinweis: Möglicherweise ist nur ein Öleinfüllstutzen zugänglich.
Das Ölvolumen beträgt ca. 0,6 Liter von 10 W 40 Kfz-Öl (erhältlich in
allen guten Autohäusern und an den meisten Tankstellen).
Die Einfülldeckel können vom Motorgehäuse der Maschine
abgeschraubt werden und enthalten einen Ölmessstab. (Abb. 5)
Achten Sie darauf, kein Öl zu verschütten.
Hinweis: Bei der Kontrolle des Ölstands ist es wichtig, dass
sich die Maschine auf einer stabilen, waagerechten und ebenen
Fläche befindet, während der Motor stillsteht und kalt ist. Auf dem
Messstab befinden sich zwei Indexmarken. Der Ölstand sollte in der
Nähe der oberen Markierung gehalten werden. (Abb. 6)
• Entfernen Sie den entsprechenden Öleinfüll-/Füllstandsdeckel
und wischen Sie den Messstab mit einem sauberen, trockenen
Tuch ab.
• Füllen Sie die erforderliche Ölmenge ein. (600 ml)
• Lassen Sie das Öl für einige Sekunden stehen.
• Stecken Sie den Ölmessstab in die Maschine, aber schrauben Sie
die Kappe nicht auf das Gehäuse.
• Ziehen Sie den Ölmessstab heraus um den Ölstand zu sehen.
• Korrigieren Sie den Ölstand gegebenenfalls.
• Wenn der Füllstand korrekt ist, schrauben Sie den Öleinfüll-/
Füllstandsdeckel am Maschinengehäuse fest.
Hinweis: Wechseln Sie das Öl gemäß der
Wartungsübersichtstabelle (siehe auch WARTUNG -
Motorölwechsel )
