Evolution EVO200 ENGINE Originalanleitung Seite 56

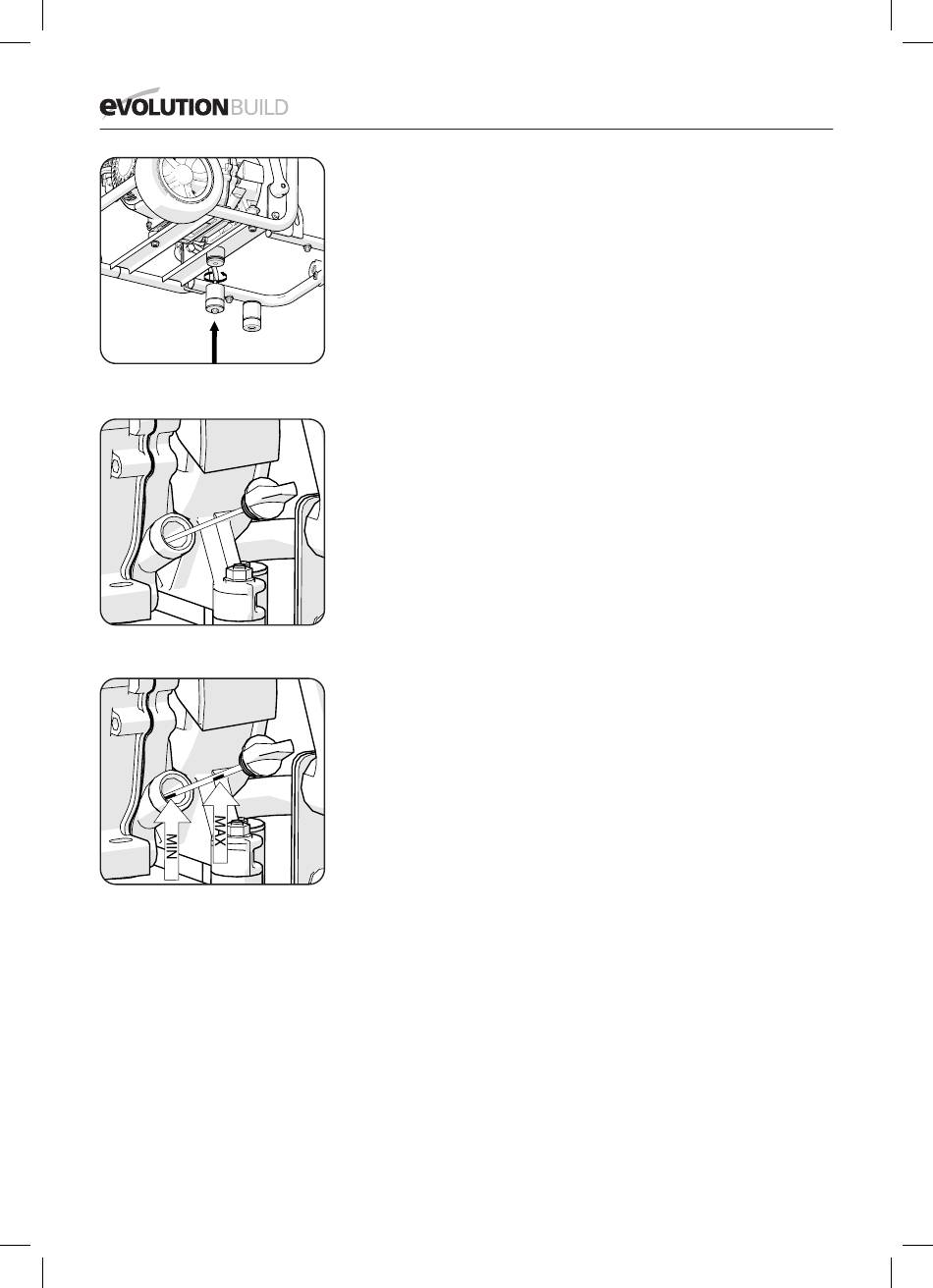

Fig. 4
Fig. 5
Fig. 6
56
®
Para fijar las patas de apoyo:
• Inserte pernos de ø8 mm a través de las patas de apoyo con las
cabezas de los pernos situadas dentro de las patas de goma
redondeadas.
• Enrosque los pernos en las tuercas prisioneras en las tres
ubicaciones mencionadas.
• Apriete los pernos de forma segura usando una llave adecuada
(no suministrada).
Nota: se puede acceder al buje debajo del travesaño del bastidor
inclinando la máquina hacia atrás. Solicite ayuda competente para
inclinar la máquina y asegúrese de que el freno de la rueda está
echado antes de inclinarla hacia atrás. (Fig. 4)
4. Llenado inicial y comprobación del nivel de aceite
ADVERTENCIA: la máquina no se entrega con aceite.
No se debe intentar arrancar el motor hasta que se haya llenado
el cárter hasta el nivel correcto con aceite de grado adecuado. El
aceite (no suministrado) se debe verter en la máquina a través
de uno de los 2 tapones de nivel/llenado de aceite.
Nota: solo uno de los tapones de llenado de aceite puede estar
disponible. La capacidad de aceite es de aproximadamente
0,6 litros de aceite automovilístico 10W 40 (disponible en las
tiendas de productos para coches y en la mayoría de gasolineras).
Estos tapones se desenroscan de la carcasa del motor de la
máquina e incorporan una varilla de medición del nivel de aceite.
(Fig. 5) Tenga cuidado de no derramar nada de aceite.
Nota: es importante que al comprobar el nivel de aceite la
máquina esté en una superficie estable, horizontal y nivelada con
el motor parado y frío. Se proporcionan dos marcas de referencia
en la varilla de medición. El nivel de aceite se debe mantener
cerca de la marca superior. (Fig. 6)
• Retire el tapón de nivel/llenado de aceite relevante y limpie la
varilla de medición con un trapo seco y limpio.
• Vierta la cantidad de aceite requerida. (600 ml)
• Permita que el aceite se asiente durante unos segundos.
• Inserte la varilla de medición en la máquina pero no enrosque el
tapón en la carcasa.
• Retire la varilla de medición y compruebe visualmente el nivel
de aceite.
• Realice los ajustes necesarios.
• Si el nivel es correcto, apriete el tapón de nivel/llenado de aceite
de forma segura en la carcasa del motor.
Nota: cambie el aceite según
la tabla resumen del mantenimiento
(Consulte también MANTENIMIENTO, Cambio del aceite del
motor)
5. Conexión de un accesorio
Su motor EVO-SYSTEM cuenta con un acoplamiento único que
permite conectar una serie de accesorios de Evolution a esta
máquina y accionarlos mediante dicha máquina. Este acoplamiento
se ha diseñado con tolerancias muy finas y se debe mantener
