MONTAGE
Votre moteur EVO-SYSTEM nécessite un montage mineur et
l'opérateur devra procéder à des réglages minimes pour mettre
l'appareil en service.

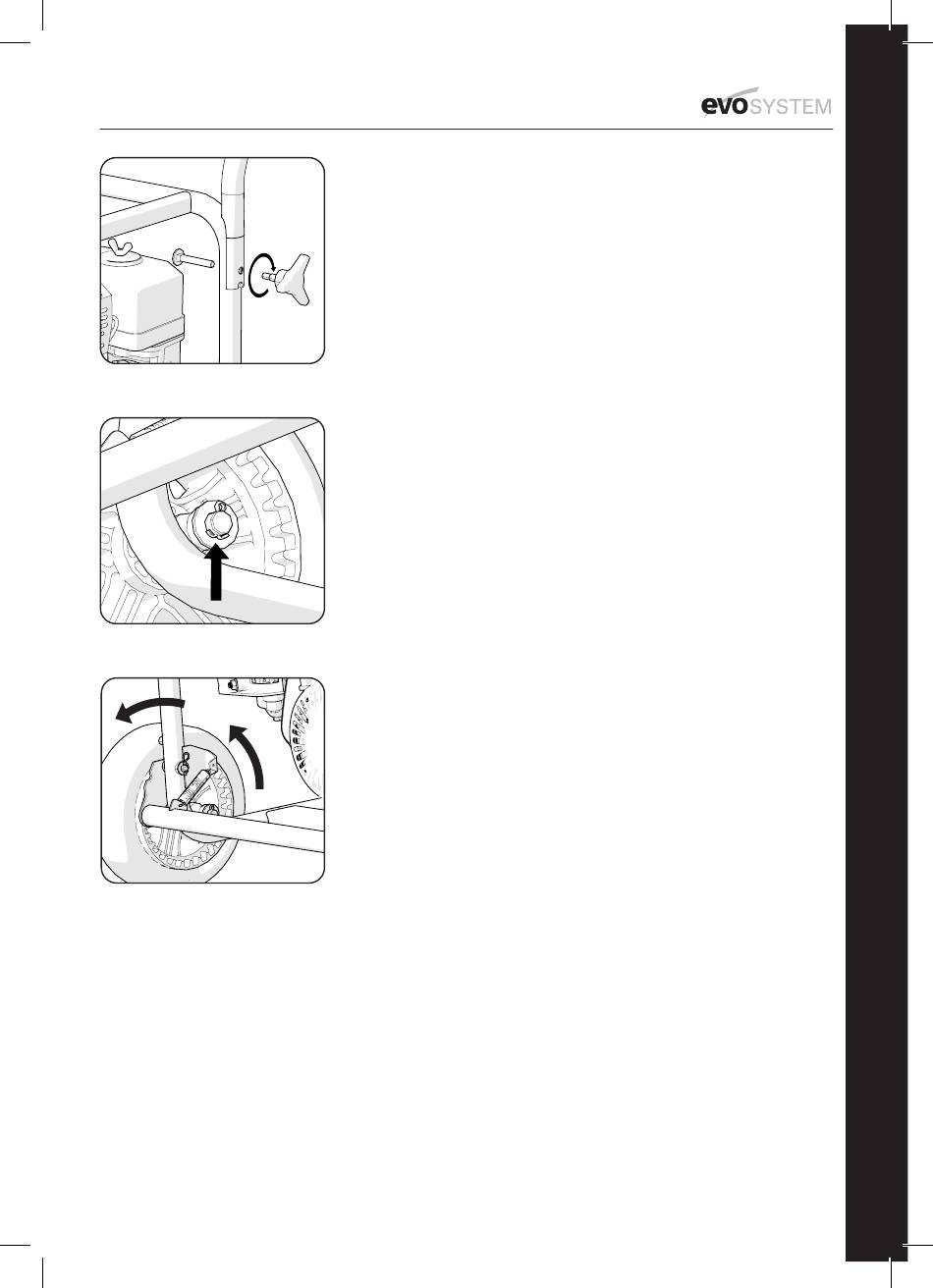

1. Fixation de la poignée de transport
La poignée de transport doit être attachée au cadre tubulaire
extérieur de l'appareil à l'aide des deux boulons à tête ronde ø8 mm
et les écrous à tête plastique. (Ill. 1)
Remarque : Lorsque vous entreposez ou que vous transportez
votre moteur dans un véhicule, il peut être plus pratique d'enlever la
poignée de transport et de la placer en position « arrimée ».
Pour arrimer la poignée de transport :
• Desserrez les deux écrous en plastique de façon à ce qu'ils ne
tiennent plus que sur quelques fils du boulon (les deux derniers).
• Faites bouger la poignée vers l'extérieur en l'éloignant
du cadre, de façon à ce qu'elle puisse tourner vers l'avant.
• Placez la poignée horizontalement sur le cadre externe principal.
• Resserrez les deux écrous suffisamment pour qu'ils ne puissent
pas tomber pendant le transport.
2. Fixation des roues
Les roues de transport se fixent sur des raccords (moyeux) situés
sur la partie arrière basse des deux côtés du cadre externe.
Pour fixer les roues :
• Faites glisser l'essieu de la roue à travers le raccord (moyeu) de
montage.
• Faites glisser une rondelle sur l'essieu protubérant.
• Faites glisser une goupille fendue à travers le trou de l'essieu.
• Tordez les dents des goupilles fendues autour du périmètre de
l'essieu dans
des directions opposées. (Ill. 2)
• Vérifiez que les roues tournent librement.
• Vérifiez le fonctionnement du frein de roue en le serrant et
le relâchant plusieurs fois, tout en faisant tourner les roues entre
deux. Le frein doit bloquer les deux roues de façon sûre. (Ill. 3)
Remarque : Une fine couche de graisse appliquée sur l'essieu avant
l'assemblage facilitera la lubrification de l'essieu en service.
3. Fixation des 3 pieds de soutien
Trois pieds de soutien sont fournis. Tous trois sont identiques et
interchangeables.
Deux de ces pieds de soutien se fixent sur le cadre de montage de
l'accessoire près des coins avant.
Le troisième pied de soutien se fixe sur le raccord (moyeu) situé
sous le support transversal avant inférieur du cadre externe.
