Evolution EVO200 ENGINE Originalanleitung Seite 57

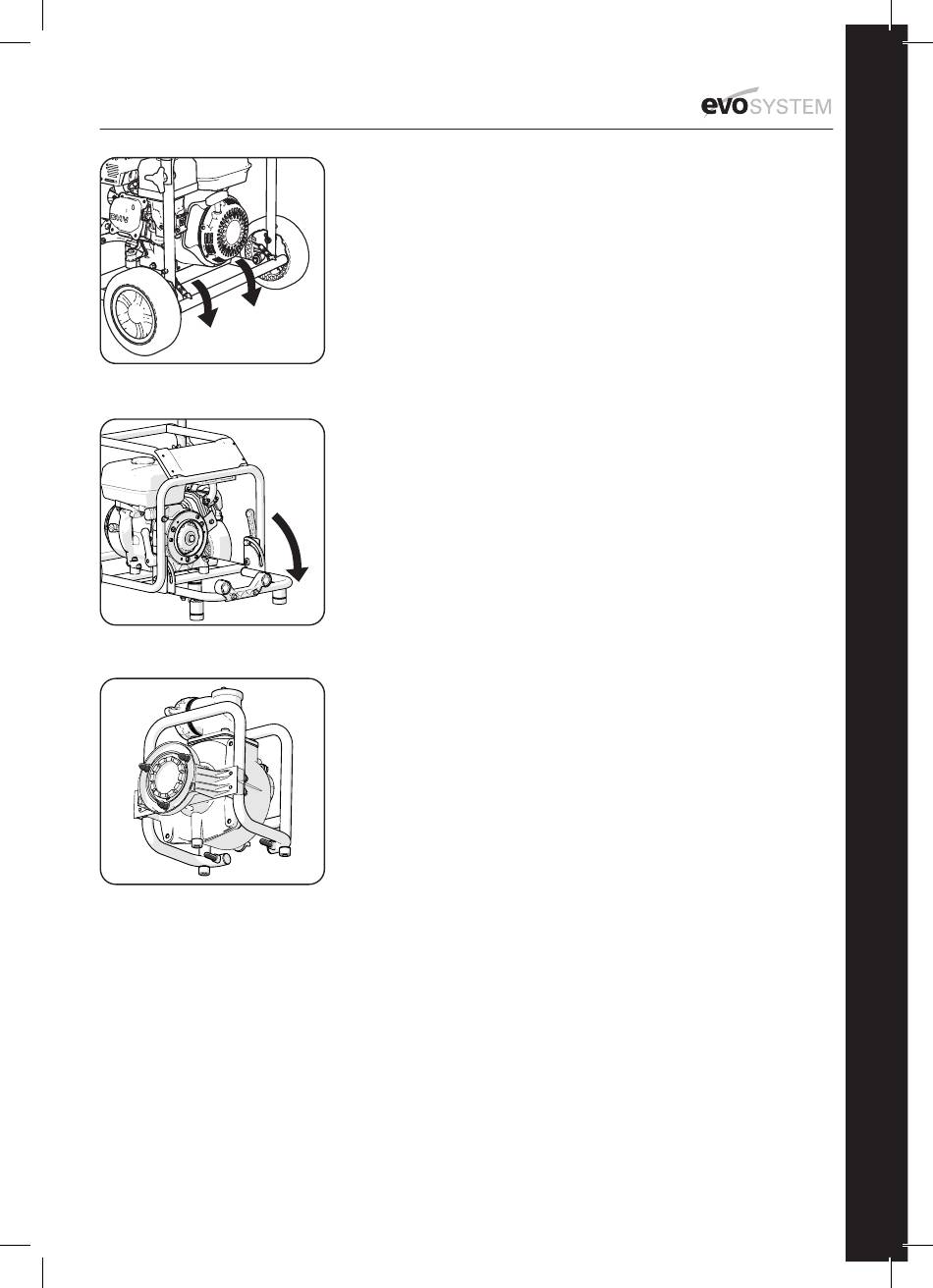

Fig. 7
Fig. 8
Fig. 9
limpio y libre de suciedad, residuos, etc.
Se proporciona una cubierta para proteger el acoplamiento con
cada accesorio y se debe usar siempre que el accesorio esté
«alejado» del motor.
Si tiene dificultades para conectar el accesorio, podría ser porque
los pasadores de posicionamiento del accesorio o las coronas
circulares o bien del accesorio o del motor están contaminados o
dañados.
Consulte la sección 5 MANTENIMIENTO, que proporciona detalles
acerca de cómo limpiar los anillos de acoplamiento de las coronas
circulares y los pasadores de posicionamiento del accesorio.
Nota: el motor EVO-SYSTEM cuenta con un microinterruptor
incorporado dentro del diseño del acoplamiento que detecta
cuando se ha unido correctamente un accesorio a la máquina.
El motor no arrancará si no se ha conectado un accesorio. No
puede funcionar como máquina «independiente».
• Bloquee las ruedas de transporte usando el freno de las ruedas.
(Fig. 7)
• Libere el bastidor de montaje de accesorios girando las
palancas de bloqueo a su posición desbloqueada (abajo) y
presione hacia dentro.
• Despliegue el bastidor de montaje de accesorios. (Fig. 8)
Nota: es importante desplegar correctamente el bastidor para
conectar el accesorio con éxito.
• Bloquee el bastidor en posición tirando y colocando
las palancas de bloqueo en su posición bloqueada (arriba).
Nota: cada accesorio está equipado con 3 pasadores de
posicionamiento y 2 pasadores de estabilización traseros. Los
3 pasadores de posicionamiento bloquean en el «acoplamiento
Uni», los 2 pasadores de estabilización se deslizan en las
cavidades del bastidor de montaje de accesorios.
• Sujete el accesorio por su bastidor externo y acérquelo al motor.
Alinee visualmente los 3 pasadores de posicionamiento y los
2 pasadores de estabilización traseros. (Fig. 9) Solicite ayuda
competente en caso necesario. El generador en particular es
pesado y puede necesitar ayuda para levantarlo.
• Sujetar una parte cómoda del bastidor externo del motor puede
ayudar al operario a conseguir y mantener la alineación al
conectar un accesorio.
• Empuje suavemente el accesorio hacia el motor. Mantenga
los 3 pasadores de posicionamiento y los 2 pasadores de
estabilización alineados en sus respectivas posiciones de
acoplamiento. El acoplamiento interno entre el motor y el
accesorio se realizará automáticamente. No es necesario alinear
componentes ni realizar ajustes.
• Sea gentil y paciente, el acoplamiento se ha diseñado con
precisión
y no hace falta una gran fuerza para conectar los accesorios.
Una vez que el operario ha dominado la «técnica»,
la conexión de los accesorios será sencilla.
• Junte firmemente el motor y el accesorio hasta que
se oiga un «clic» que confirme el acoplamiento. La palanca de
liberación del acoplamiento Uni
(Fig. 10) volverá a su posición neutra.
