Evolution EVO200 ENGINE Originalanleitung Seite 35

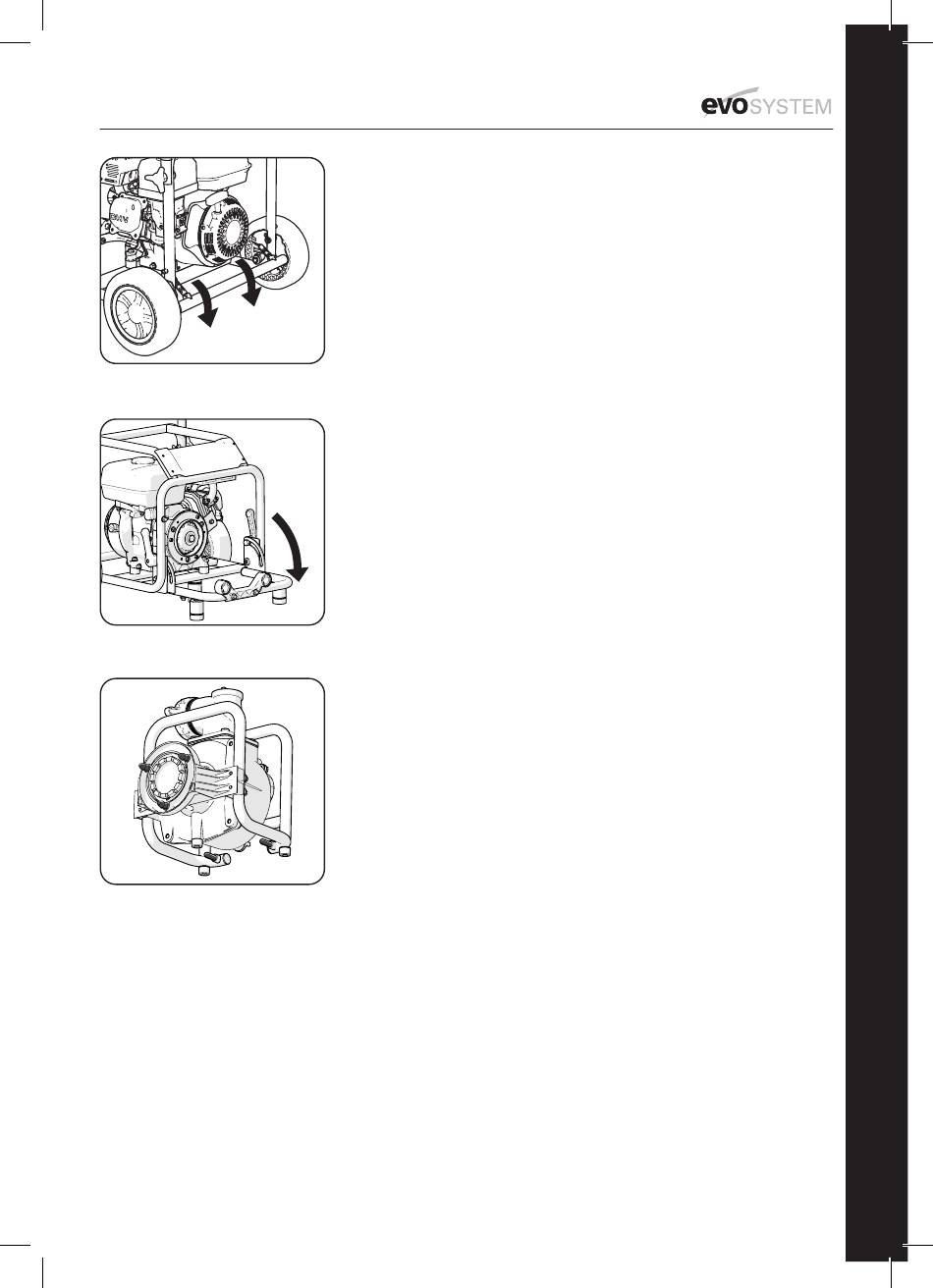

Abb. 7
Abb. 8
Abb. 9
5. Anschließen eines Zubehörs
Ihr EVO-SYSTEM verfügt über eine einzigartige Kupplung, die es
ermöglicht, eine Vielzahl von Evolution-Zubehörteilen an diese
Maschine anzuschließen und von ihr angetrieben zu werden. Diese
Kupplung ist mit sehr feinen Toleranzen konstruiert und muss
sauber und frei von Schmutz, Ablagerungen usw. gehalten werden.
Eine Abdeckung zum Schutz der Kupplung wird mit jedem
Zubehörteil mitgeliefert und sollte immer dann verwendet werden,
wenn das Zubehörteil nicht mit dem Motor verbunden ist.
Wenn Sie Schwierigkeiten beim Anschließen des Zubehörs haben,
könnte es daran liegen, dass die Einstellstifte des Zubehörs oder die
Ringe des Zubehörs bzw. des Motors verschmutzt oder beschädigt
sind.
Lesen Sie den Abschnitt 5 unter WARTUNG, in dem beschrieben
wird, wie Sie die Gegenringe und die Einstellstifte des Zubehörs
reinigen können.
Hinweis: Der EVO-SYSTEM Motor verfügt über einen
Mikroschalter in der Kupplung, der erkennt, wenn ein
Zubehörteil erfolgreich an der Maschine angebracht wurde.
Der Motor lässt sich nicht starten, wenn kein Zubehör
angeschlossen ist. Er kann nicht als Einzelmaschine betrieben
werden.
• Blockieren Sie die Transporträder mit der Radbremse. (Abb. 7)
• Lösen Sie den Zubehörrahmen, indem Sie die
Verriegelungshebel in die entriegelte Position (nach unten) drehen
und einschieben.
• Klappen Sie den Zubehörrahmen aus. (Abb. 8)
Hinweis: Für einen korrekten Anschluss des Zubehörs ist es
wichtig, dass der Rahmen richtig aufgeklappt ist.
• Fixieren Sie den Rahmen, indem Sie die Verriegelungshebel
herausziehen und
in ihre verriegelte (aufrechte) Position zurückbringen.
Hinweis: Jedes Zubehörteil ist mit 3 Einstellstiften und 2 hinteren
Stabilisierungsstiften ausgestattet. Die 3 Einstellstifte rasten in der
'Uni-Kupplung' ein, die 2 Stabilisierungsstifte gleiten in die Buchsen
im Zubehörrahmen.
• Halten Sie das Zubehör an seinem Außenrahmen fest und führen
Sie es an den Motor heran. Richten Sie die 3 Einstellstifte
und die 2 hinteren Stabilisierungsstifte sichtbar aus. (Abb. 9)
Ziehen Sie bei Bedarf kompetente Hilfe hinzu. Vor allem der
Generator ist schwer und möglicherweise ist Hilfe beim Anheben
erforderlich.
• Das Festhalten an einem geeigneten Teil des äußeren
Motorrahmens kann dem Bediener beim Anschließen eines
Zubehörs helfen, die Ausrichtung zu erreichen und beizubehalten.
• Schieben Sie das Zubehörteil vorsichtig auf den Motor. Halten
Sie die 3 Einstellstifte und die beiden Stabilisierungsstifte auf ihre
jeweiligen Einrastpositionen ausgerichtet. Die interne Kopplung
zwischen dem Motor und dem Zubehör geschieht automatisch.
Es ist keine Ausrichtung oder Einstellung der Komponenten
erforderlich.
