Operator Box

5 Raccordement de l'Operator Box

Risque de choc électrique dû à des composants électriques
Une intervention non conforme sur des composants électroniques peut entraîner des chocs électriques
dangereux.
► L'Operator Box ne doit être raccordé que par un électricien qualifié.
► Débranchez l'alimentation électrique.
Risque de blessure en cas de démarrage inattendu
Si le robot est sous tension pendant les travaux de montage et de démontage, des pièces peuvent
démarrer de manière inattendue et provoquer des blessures.
► Conformez-vous aux documents des composants du système.
► Débranchez l'alimentation électrique.
AVERTISSEMENT
ATTENTION

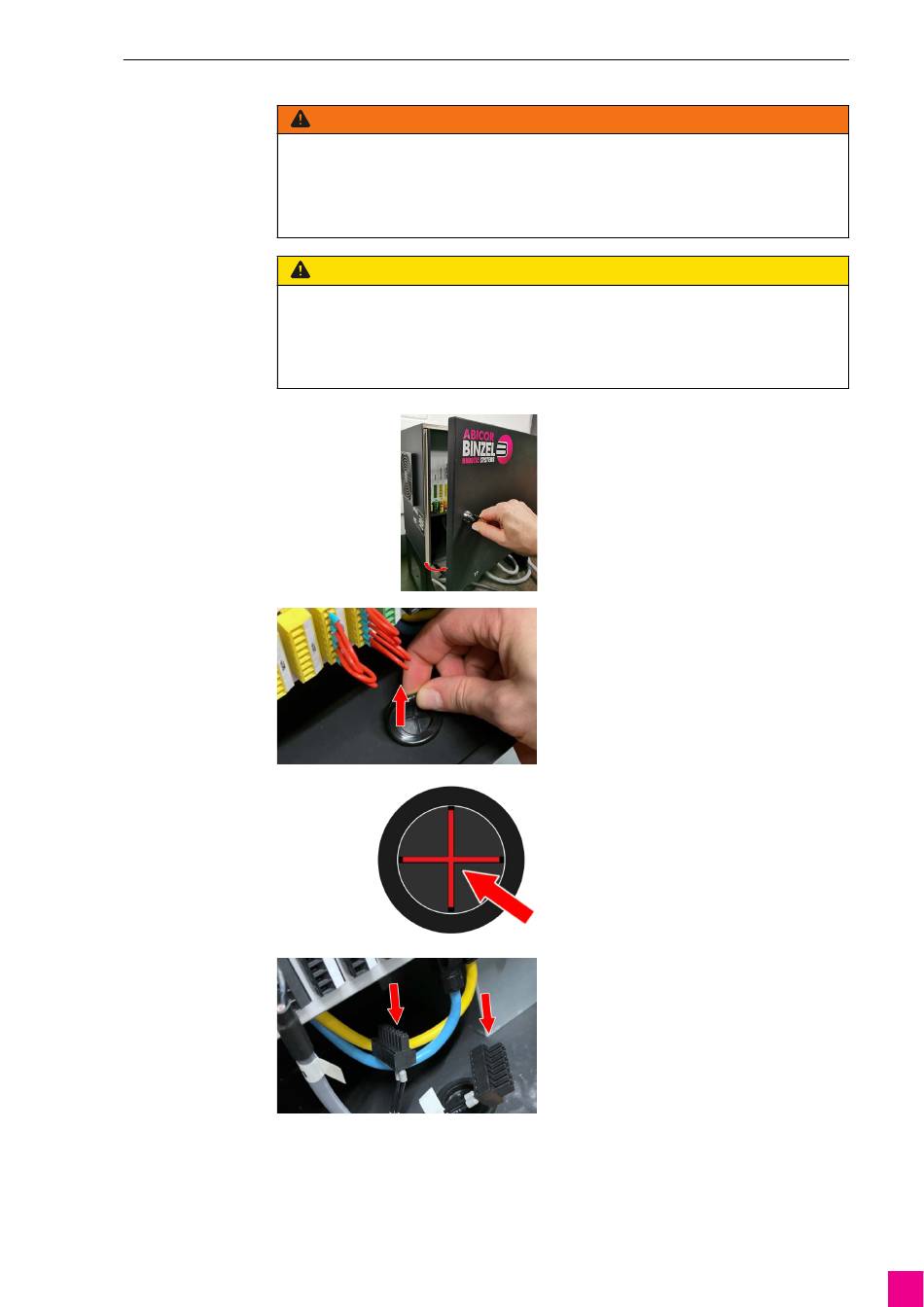

5 Raccordement de l'Operator Box
Ouvrez la porte de la commande du robot.
1
Retirez l'un des joints en caoutchouc rond de la partie
2
inférieure de la commande du robot.
À l'aide d'un cutter, entaillez en croix le centre du joint
3
en caoutchouc et replacez-le.
Insérez le câble de l'Operator Box à travers le joint en
4
caoutchouc.
Retirez les ponts de J00, J11 et J13.
5
FR - 7
