Operator Box

4 Produktbeschreibung

4.1 Aufbau und Funktion

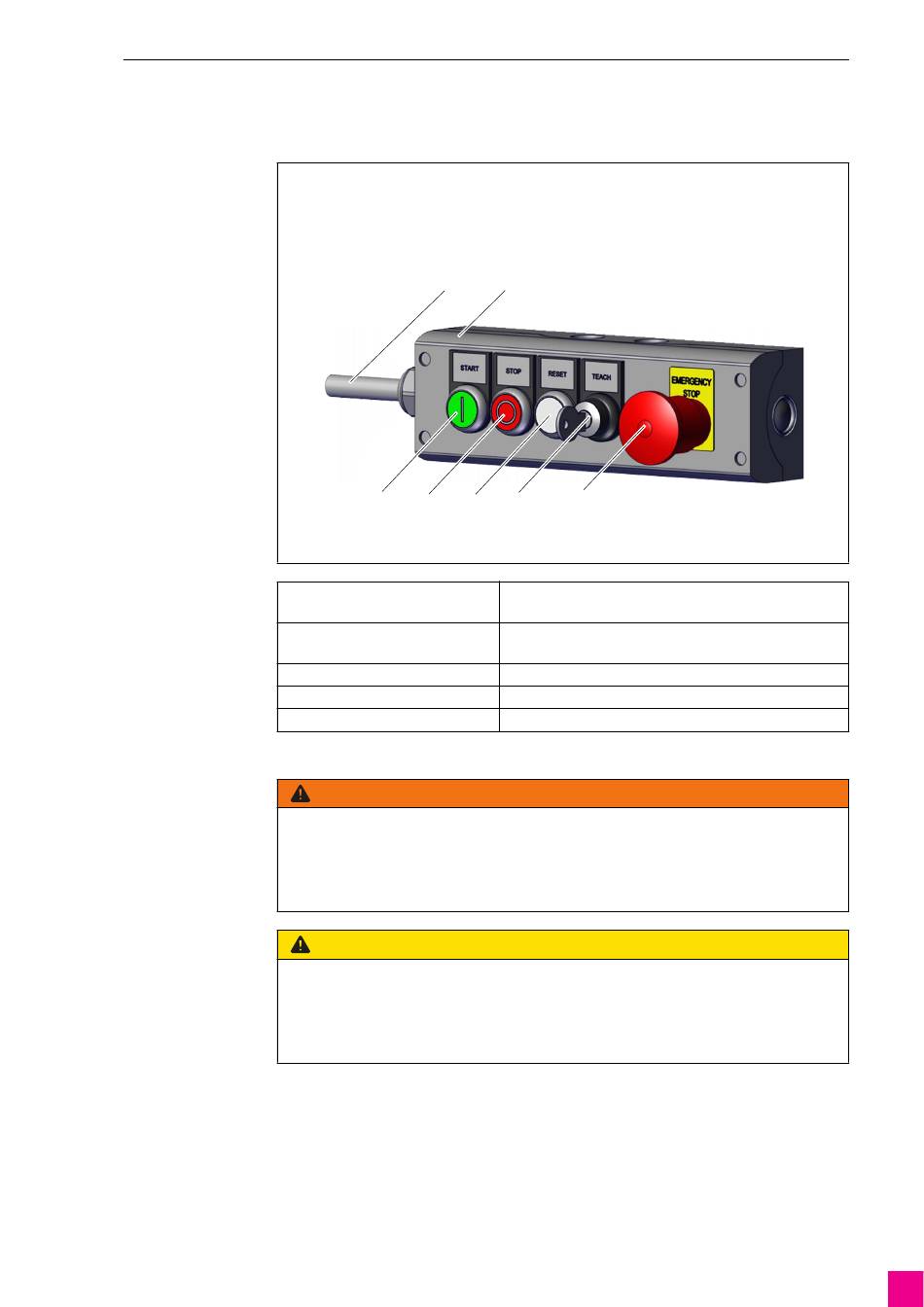

Abb. 1
A Verbindungskabel
B Operator Box
C <Emergency Stop>
D <Teach/Automatic>
Not-Aus-Taster
<Emergency Stop> (C)
Schalter <Automatic/Teach> (D)
Taste <Reset> (E)
Taste <Stop> (F)
Taste <Start> (G)
5 Operator Box anschließen
Stromschlag durch elektronische Komponenten
Bei unsachgemäßem Arbeiten an elektronischen Komponenten kann es zu gefährlichen Stromschlägen
kommen.
► Lassen sie die Operator Box ausschließlich von einer Elektrofachkraft anschließen.
► Trennen Sie die elektrische Energieversorgung.
Verletzungsgefahr durch unerwarteten Anlauf
Wenn der Roboter während Montage- und Demontagearbeiten unter Spannung steht, können Teile
unerwartet anlaufen und Verletzungen verursachen.
► Beachten Sie die Dokumentationsunterlagen der Systemkomponenten.
► Trennen Sie die elektrische Energieversorgung.
Aufbau und Funktion
A
F
G
E
WARNUNG
VORSICHT
E <Reset>
F <Stop>
G <Start>
B
C
D
Not-Aus-Taster zum Unterbrechen der elektrischen
Energieversorgung in einer Gefahrensituation.
Schalter zum Umschalten zwischen Teach- (ZeroG) und
Automatik-Modus (Ausführen eines Programms).
Taste zum Zurücksetzen eines Fehlers.
Taste zum Stoppen eines Programms.
Taste zum Starten eines Programms.
4 Produktbeschreibung
