5 Conexión de la Operator Box
Electrocución por componentes electrónicos
Si se trabaja de manera incorrecta en componentes electrónicos, pueden producirse descargas
eléctricas peligrosas.
► Únicamente un electricista puede conectar la Operator Box.
► Interrumpa la alimentación de energía eléctrica.
Riesgo de lesiones por arranque inesperado
Si el robot está bajo tensión durante los trabajos de montaje y desmontaje, las piezas pueden ponerse
en marcha de forma inesperada y causar lesiones.
► Observe la documentación de los componentes del sistema.
► Interrumpa la alimentación de energía eléctrica.
¡ADVERTENCIA!
¡ATENCIÓN!

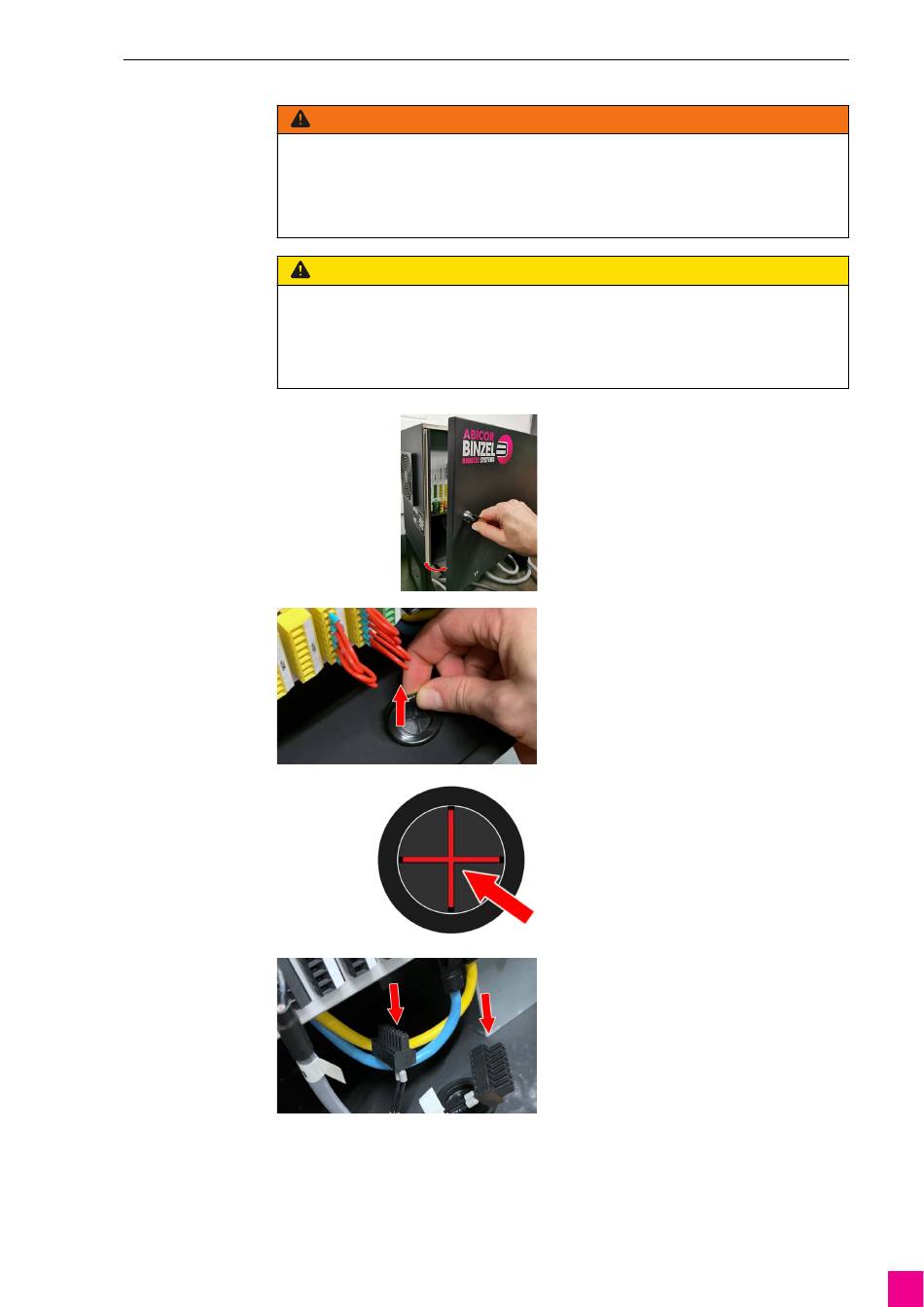

5 Conexión de la Operator Box
Abra la puerta del sistema de control del robot.
1
Extraiga una de las juntas de goma redondas situadas
2
en la parte inferior del sistema de control del robot.
Con un cúter, haga un corte en forma de cruz en la
3
junta de goma y vuelva a colocarla.
Pase el cable de la Operator Box a través de la junta
4
de goma.
Extraiga el puente de J00, J11 y J13.
5
