3 Matériel fourni
3 Matériel fourni
— 1× Operator Box
— 1× mode d'emploi
► Les pièces d'équipement et d'usure sont à commander séparément.
► Les caractéristiques et références des pièces d'équipement et d'usure figurent dans le catalogue actuel.
► Pour obtenir de plus amples informations en vue de nous contacter, obtenir des conseils et passer
commande, consultez le site Internet www.binzel-abicor.com.
Le matériel fourni est vérifié et emballé avec soin avant l'expédition ; des dommages peuvent toutefois
survenir lors du transport.
Contrôle à la réception
► Vérifiez que la livraison est complète à l'aide du bon de livraison.
► Vérifiez si la livraison est endommagée (vérification visuelle).
Réclamation
► Si le produit est endommagé, veuillez immédiatement prendre contact avec le dernier agent
de transport.
► Veuillez conserver l'emballage pour une éventuelle vérification par l'agent de transport.
Retour de la marchandise
► Pour renvoyer la marchandise, utilisez l'emballage et le matériel d'emballage d'origine.
► Pour toute question relative à l'emballage et aux dispositifs de sécurité pour le transport, veuillez
contacter votre fournisseur, agent de transport ou transporteur.

4 Description du produit

4.1 Structure et fonctionnement

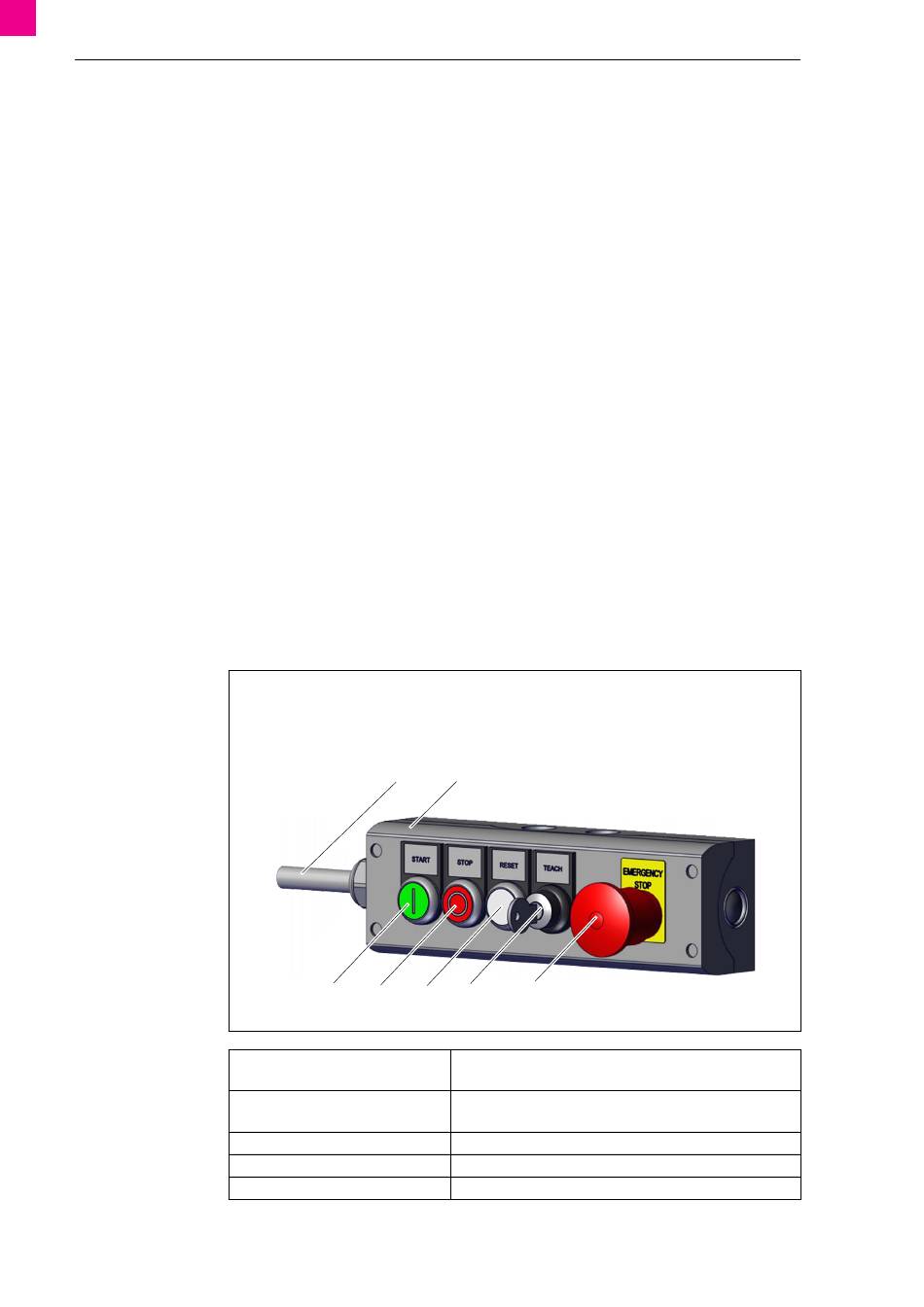

Fig. 1
A Câble de connexion
B Operator Box
C <Emergency Stop>
D <Teach/Automatic>
Bouton d'arrêt d'urgence
<Emergency Stop> (C)
Interrupteur
<Automatic/Teach> (D)
Bouton <Reset> (E)
Bouton <Stop> (F)
Bouton <Start> (G)
FR - 6
Structure et fonctionnement
A B
F
G D
E
Bouton d'arrêt d'urgence pour interrompre l'alimentation
électrique dans une situation dangereuse.
Interrupteur pour basculer entre le mode Teach (ZeroG) et le
mode Automatic (exécution d'un programme).
Bouton de réinitialisation suite à une erreur.
Bouton permettant d'arrêter un programme.
Bouton permettant de démarrer un programme.
E <Reset>
F <Stop>
G <Start>
C
Operator Box
