probst SVZ-UNI Betriebsanleitung Seite 20

Einstellungen
Variante: Anwendung für:
Pratze II Schachtringe
* = (NW) Nennweite der Greifgüter
** = Toleranz ± 10 mm
ACHTUNG: beim Greifen von Schachtunterteilen:

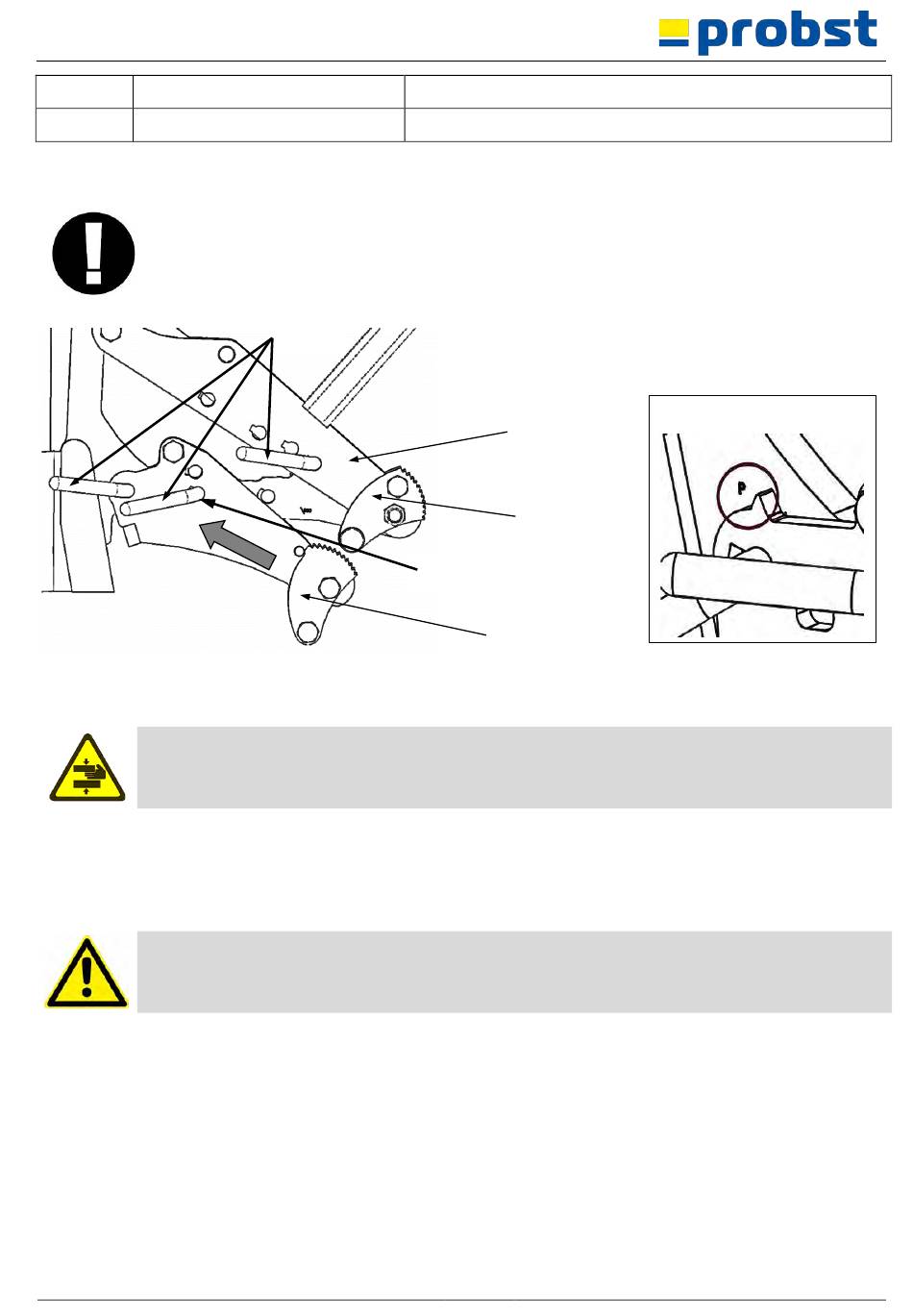

Bild 1A
VORGEHENSWEISE
Vorsicht bei Einstellarbeiten am Gerät, nicht in bewegliche Teile fassen.
Verletzungsgefahr der Hände!
• Zum Verstellen der jeweiligen Nennweiten zuerst den Klappsplint am Versteckbolzen entfernen und dann den
Versteckbolzen (Pos.1) herausziehen.
Pratzenhalter (Markierung) an der entsprechenden Nennweite positionieren (Bild 2).
•
Versteckbolzen (Pos.1) wieder in entsprechendes Loch einstecken.
•
• Versteckbolzen (Pos.1) mit Klappsplint wieder sichern.
Unbedingt darauf achten, dass alle drei Pratzen auf denselben Nennwert eingestellt sind.
Abrutschgefahr des Greifgutes!
54000046
*
NW (Innen-Ø) mm
1000, 1050, 1200, 1250, 1350, 1500
Pos.1
Parkposition „P"
Beim Greifen von Schachtunterteilen mit Patze II
muss die Pratze III in die „Parkposition" bewegt
werden!
Pratzenhalter
Pratze II
Pratze III
16 / 29
**
Parkposition „P"
DE
