probst SVZ-UNI Betriebsanleitung Seite 118

Regolazioni
5.1.2 Artiglio III

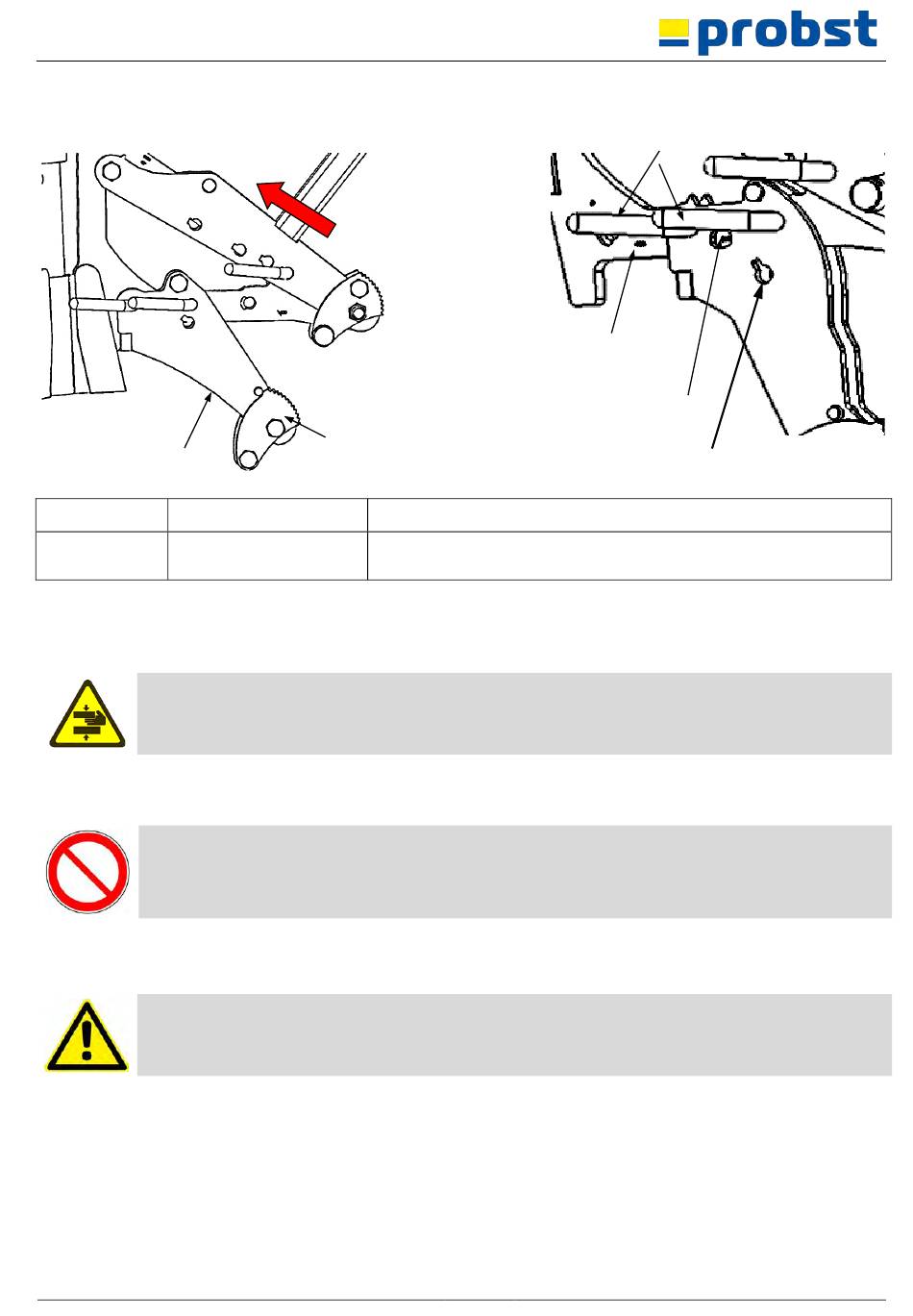

Immagine 3
Staffa a
zampa
variante: Domanda per:
Artiglio III Chiusini per chiusini e
coni
*= (NW) Diametro nominale delle merci di presa
**= tolleranza ± 10 mm
PROCEDURA
Fare attenzione quando si regola l'unità, non toccare le parti in movimento.
Pericolo di lesioni alle mani!
Per regolare le rispettive dimensioni nominali, rimuovere prima la coppiglia sul bullone a testa cilindrica e poi estrarre
il bullone a testa cilindrica (Pos.1).
Posizionare il portagriglia sull'indicatore di grandezza nominale 800 (fig. 4)
Non inserire il perno nella posizione di parcheggio!
Reinserire il bullone a scomparsa (Pos.1) nel foro corrispondente.
Fissare di nuovo il bullone nascondiglio (Pos.1) con un perno pieghevole.
L'artiglio II deve essere spostato verso l'interno (vedi freccia - Fig. 3)!
Assicurarsi assolutamente che tutti e tre gli artigli siano impostati sullo stesso valore
nominale.
Pericolo di scivolamento del materiale di presa!
54000046
Immagine 4
Indicatore di dimensione
nominale 625
Artiglio III
*
NW (Ø interno) mm
**
625 – 800
17 / 29
Pos.
1
Indicatore di diametro
nominale 800
Posizione di
parcheggio "p
IT
