Regolazioni
variante: Domanda per:
Artiglio II Anelli dell'albero
*= (NW) Diametro nominale delle merci di presa
**= tolleranza ± 10 mm
ATTENZIONE: quando si afferrano le basi dei tombini:

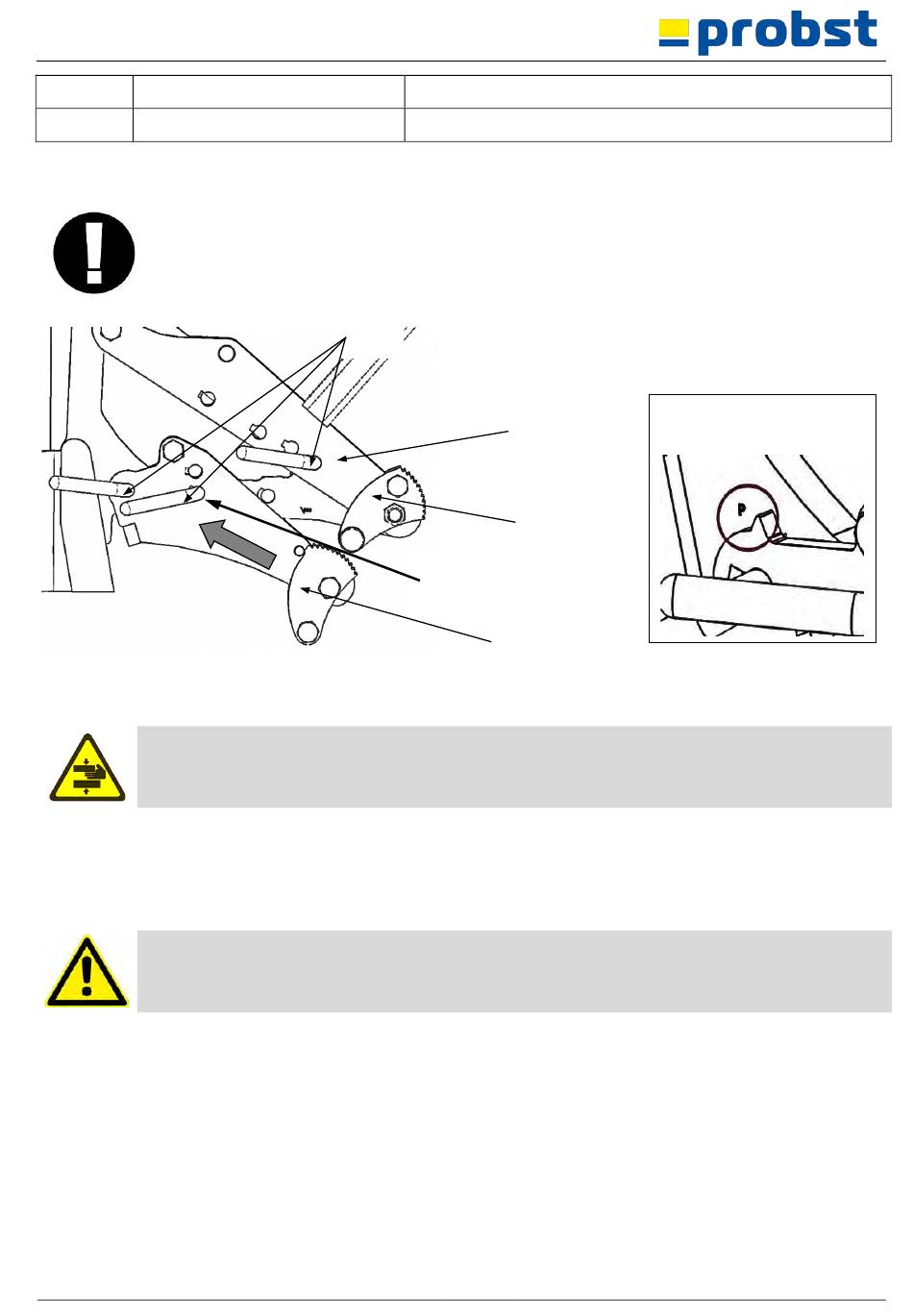

Figura 1A
PROCEDURA
Fare attenzione quando si regola l'unità, non toccare le parti in movimento.
Pericolo di lesioni alle mani!
Per regolare le rispettivedimensioni nominali, rimuovere prima la coppiglia sul bullone a strappo e poi estrarre il
•
bullone a strappo (Pos.1).
• Posizionare il porta artigli (marcatura) alla corrispondente grandezza nominale (fig. 2).
Reinserire il bullone a scomparsa (Pos.1) nel foro corrispondente.
•
Fissare di nuovo il bullone nascondiglio (Pos.1) con un perno pieghevole.
•
Assicurarsi assolutamente che tutti e tre gli artigli siano impostati sullo stesso valore
nominale.
Pericolo di scivolamento del materiale di presa!
54000046
*
NW (Ø interno) mm
1000, 1050, 1200, 1250, 1350, 1500
Quando si afferrano le basi dei tombini con il pad II,
il pad III deve essere spostato nella "posizione di
Pos.1
parcheggio"!
Staffa a zampa
Artiglio II
Posizione di parcheggio
"P
Artiglio III
16 / 29
**
Posizione di
parcheggio "P
