Funzionamento
6.1.2 coni d'albero

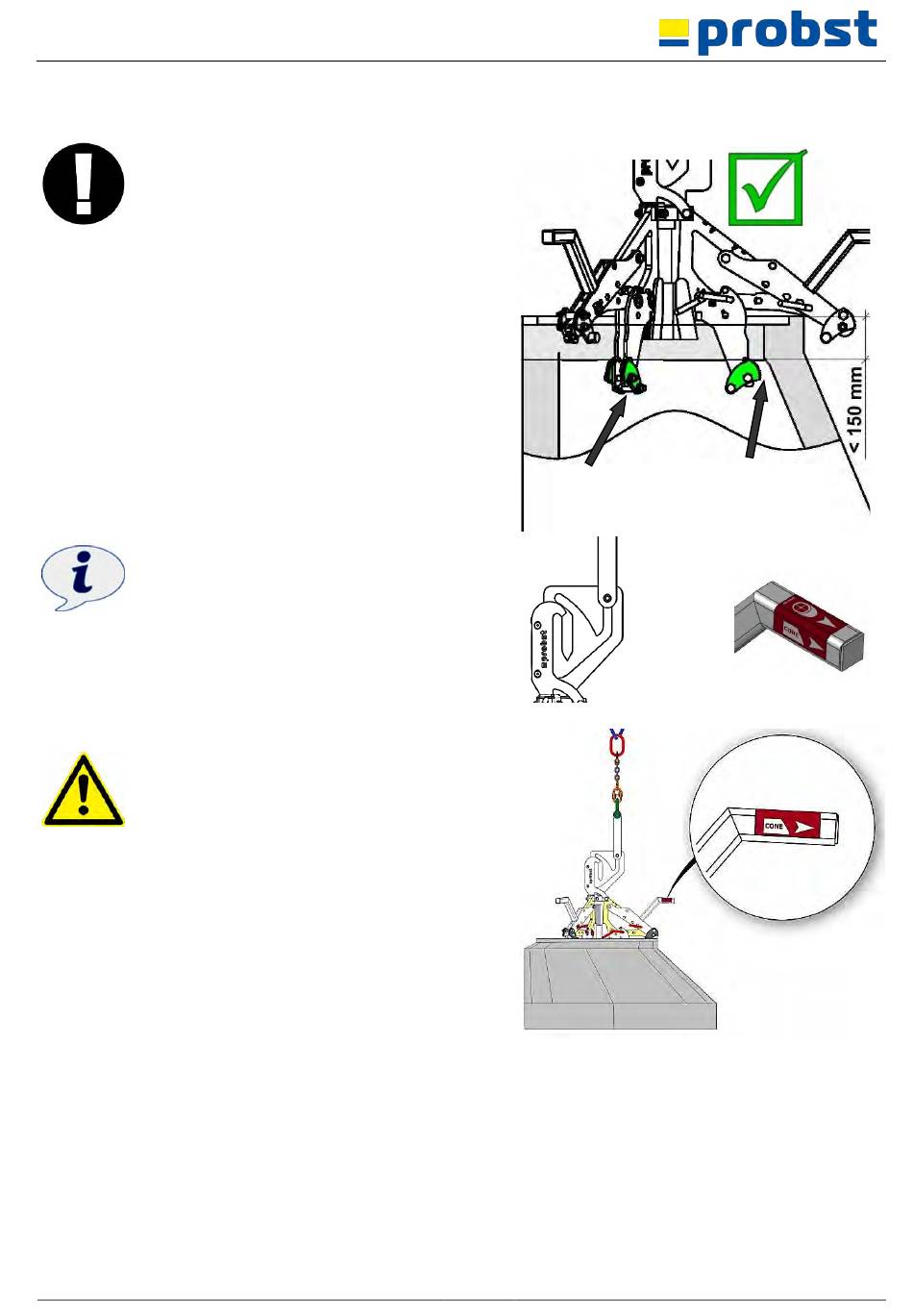

Quando si afferrano i coni dell'albero con l'artiglio
III, è necessario assicurarsi che tutti e 3 gli artigli
afferrino sotto la parte cilindrica dell'apertura del
coperchio (come mostrato in Fig. 5). Ciò significa
che
la parte cilindrica può avere
una dimensione massima di 150 mm.
L'adesivo (Fig. 5B) indica la direzione di
posizionamento del braccio laterale verso il
cono dell'albero.
Questo deve essere tenuto in considerazione
in modo che il cono dell'albero penzoli quasi
orizzontalmente durante il sollevamento.
Inoltre, l'occhiello di sospensione con
imbracatura a catena deve essere spostato
nella posizione per i coni dell'albero (Fig. 5B)
sulla maglia!
Se ciò non viene osservato, il materiale da
sollevare rimane appeso ad angolo durante il
processo di sollevamento e c'è il pericolo che
il materiale da sollevare scivoli via.
→ PERICOLO PER LA VITA!!!
54000046
Figura 5A
Figura 5B
Figura 5B
