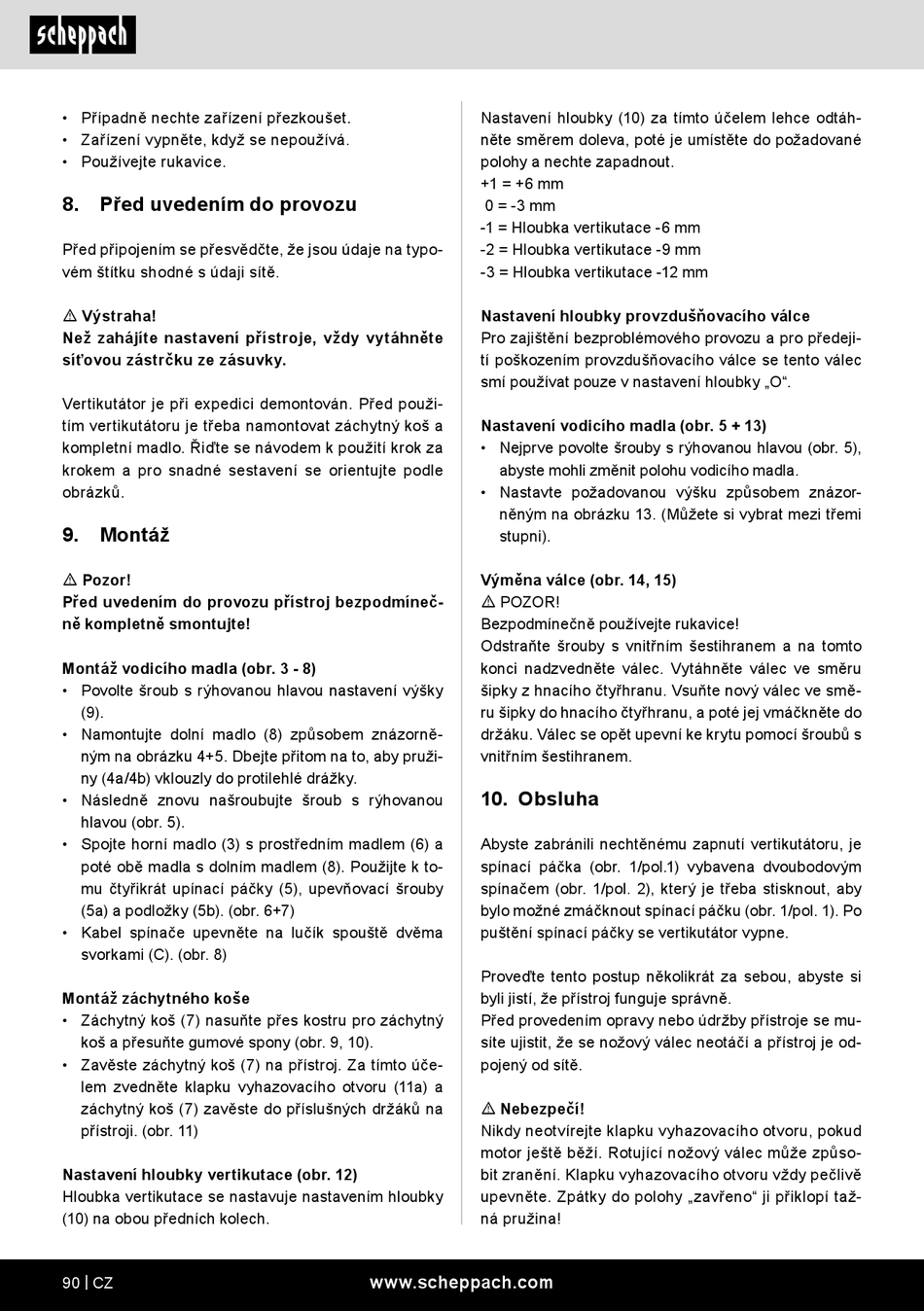

• Případně nechte zařízení přezkoušet.
• Zařízení vypněte, když se nepoužívá.
• Používejte rukavice.
8. Před uvedením do provozu
Před připojením se přesvědčte, že jsou údaje na typo-
vém štítku shodné s údaji sítě.
m Výstraha!
Než zahájíte nastavení přístroje, vždy vytáhněte
síťovou zástrčku ze zásuvky.
Vertikutátor je při expedici demontován. Před použi-
tím vertikutátoru je třeba namontovat záchytný koš a
kompletní madlo. Řiďte se návodem k použití krok za
krokem a pro snadné sestavení se orientujte podle
obrázků.
9.
Montáž
m Pozor!
Před uvedením do provozu přístroj bezpodmíneč-
ně kompletně smontujte!
Montáž vodicího madla (obr. 3 - 8)
• Povolte šroub s rýhovanou hlavou nastavení výšky
(9).
• Namontujte dolní madlo (8) způsobem znázorně-
ným na obrázku 4+5. Dbejte přitom na to, aby pruži-
ny (4a/4b) vklouzly do protilehlé drážky.
• Následně znovu našroubujte šroub s rýhovanou
hlavou (obr. 5).
• Spojte horní madlo (3) s prostředním madlem (6) a
poté obě madla s dolním madlem (8). Použijte k to-
mu čtyřikrát upínací páčky (5), upevňovací šrouby
(5a) a podložky (5b). (obr. 6+7)
• Kabel spínače upevněte na lučík spouště dvěma
svorkami (C). (obr. 8)
Montáž záchytného koše
• Záchytný koš (7) nasuňte přes kostru pro záchytný
koš a přesuňte gumové spony (obr. 9, 10).
• Zavěste záchytný koš (7) na přístroj. Za tímto úče-
lem zvedněte klapku vyhazovacího otvoru (11a) a
záchytný koš (7) zavěste do příslušných držáků na
přístroji. (obr. 11)
Nastavení hloubky vertikutace (obr. 12)
Hloubka vertikutace se nastavuje nastavením hloubky
(10) na obou předních kolech.
90 | CZ
Nastavení hloubky (10) za tímto účelem lehce odtáh-
něte směrem doleva, poté je umístěte do požadované
polohy a nechte zapadnout.
+1 = +6 mm
0 = -3 mm
-1 = Hloubka vertikutace -6 mm
-2 = Hloubka vertikutace -9 mm
-3 = Hloubka vertikutace -12 mm
Nastavení hloubky provzdušňovacího válce
Pro zajištění bezproblémového provozu a pro předeji-
tí poškozením provzdušňovacího válce se tento válec
smí používat pouze v nastavení hloubky „O".
Nastavení vodicího madla (obr. 5 + 13)
• Nejprve povolte šrouby s rýhovanou hlavou (obr. 5),
abyste mohli změnit polohu vodicího madla.
• Nastavte požadovanou výšku způsobem znázor-
něným na obrázku 13. (Můžete si vybrat mezi třemi
stupni).
Výměna válce (obr. 14, 15)
m POZOR!
Bezpodmínečně používejte rukavice!
Odstraňte šrouby s vnitřním šestihranem a na tomto
konci nadzvedněte válec. Vytáhněte válec ve směru
šipky z hnacího čtyřhranu. Vsuňte nový válec ve smě-
ru šipky do hnacího čtyřhranu, a poté jej vmáčkněte do
držáku. Válec se opět upevní ke krytu pomocí šroubů s
vnitřním šestihranem.
10. Obsluha
Abyste zabránili nechtěnému zapnutí vertikutátoru, je
spínací páčka (obr. 1/pol.1) vybavena dvoubodovým
spínačem (obr. 1/pol. 2), který je třeba stisknout, aby
bylo možné zmáčknout spínací páčku (obr. 1/pol. 1). Po
puštění spínací páčky se vertikutátor vypne.
Proveďte tento postup několikrát za sebou, abyste si
byli jistí, že přístroj funguje správně.
Před provedením opravy nebo údržby přístroje se mu-
síte ujistit, že se nožový válec neotáčí a přístroj je od-
pojený od sítě.
m Nebezpečí!
Nikdy neotvírejte klapku vyhazovacího otvoru, pokud
motor ještě běží. Rotující nožový válec může způso-
bit zranění. Klapku vyhazovacího otvoru vždy pečlivě
upevněte. Zpátky do polohy „zavřeno" ji přiklopí taž-
ná pružina!
www.scheppach.com
