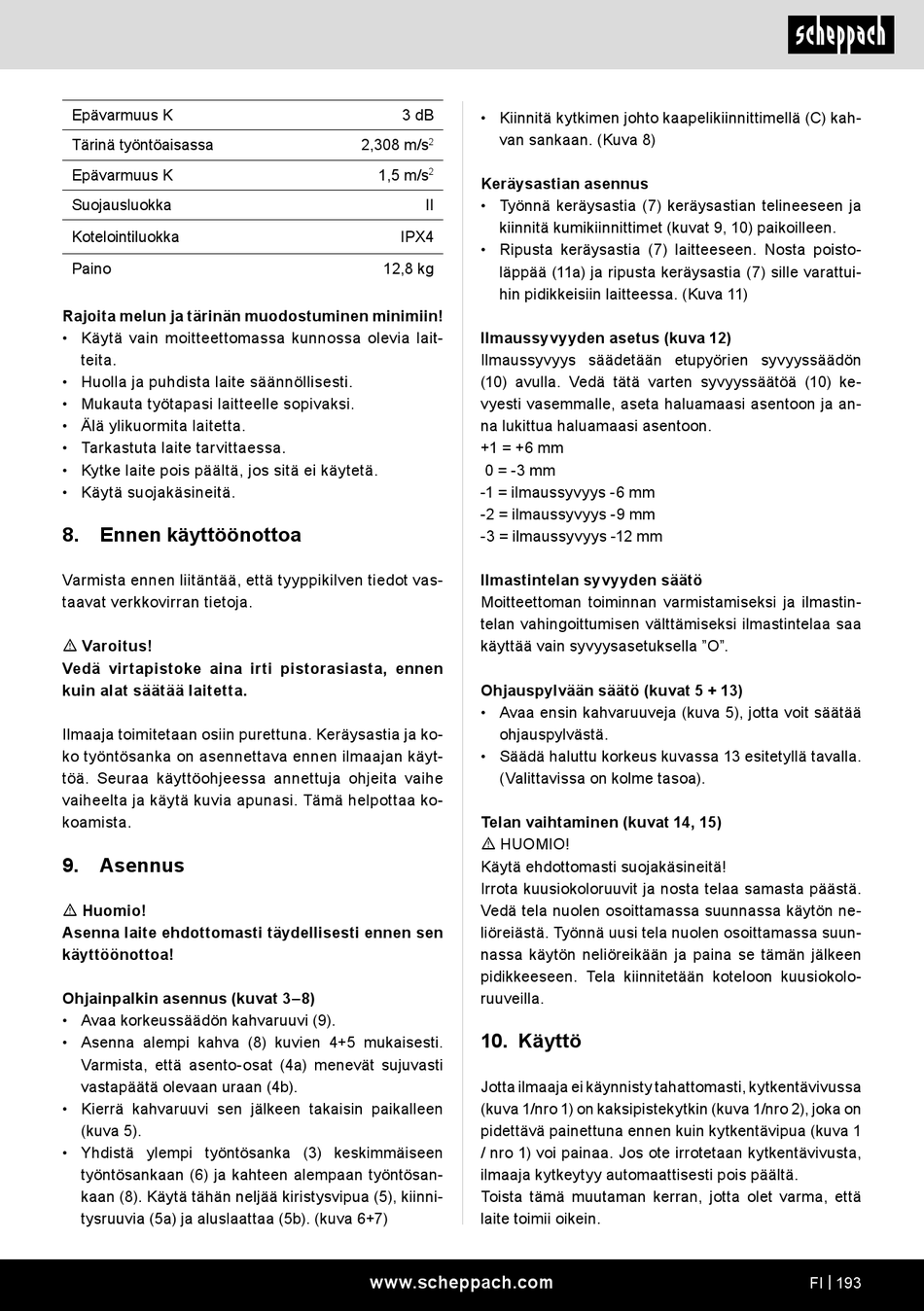

Scheppach SC38 Originalbetriebsanleitung Seite 193

Epävarmuus K
Tärinä työntöaisassa
Epävarmuus K
Suojausluokka
Kotelointiluokka
Paino
Rajoita melun ja tärinän muodostuminen minimiin!
• Käytä vain moitteettomassa kunnossa olevia lait-
teita.
• Huolla ja puhdista laite säännöllisesti.
• Mukauta työtapasi laitteelle sopivaksi.
• Älä ylikuormita laitetta.
• Tarkastuta laite tarvittaessa.
• Kytke laite pois päältä, jos sitä ei käytetä.
• Käytä suojakäsineitä.
8. Ennen käyttöönottoa
Varmista ennen liitäntää, että tyyppikilven tiedot vas-
taavat verkkovirran tietoja.
m Varoitus!
Vedä virtapistoke aina irti pistorasiasta, ennen
kuin alat säätää laitetta.
Ilmaaja toimitetaan osiin purettuna. Keräysastia ja ko-
ko työntösanka on asennettava ennen ilmaajan käyt-
töä. Seuraa käyttöohjeessa annettuja ohjeita vaihe
vaiheelta ja käytä kuvia apunasi. Tämä helpottaa ko-
koamista.
9. Asennus
m Huomio!
Asenna laite ehdottomasti täydellisesti ennen sen
käyttöönottoa!
Ohjainpalkin asennus (kuvat 3–8)
• Avaa korkeussäädön kahvaruuvi (9).
• Asenna alempi kahva (8) kuvien 4+5 mukaisesti.
Varmista, että asento-osat (4a) menevät sujuvasti
vastapäätä olevaan uraan (4b).
• Kierrä kahvaruuvi sen jälkeen takaisin paikalleen
(kuva 5).
• Yhdistä ylempi työntösanka (3) keskimmäiseen
työntösankaan (6) ja kahteen alempaan työntösan-
kaan (8). Käytä tähän neljää kiristysvipua (5), kiinni-
tysruuvia (5a) ja aluslaattaa (5b). (kuva 6+7)
3 dB
• Kiinnitä kytkimen johto kaapelikiinnittimellä (C) kah-
van sankaan. (Kuva 8)
2,308 m/s
2
1,5 m/s
2
Keräysastian asennus
II • Työnnä keräysastia (7) keräysastian telineeseen ja
kiinnitä kumikiinnittimet (kuvat 9, 10) paikoilleen.
IPX4
• Ripusta keräysastia (7) laitteeseen. Nosta poisto-
12,8 kg
läppää (11a) ja ripusta keräysastia (7) sille varattui-
hin pidikkeisiin laitteessa. (Kuva 11)
Ilmaussyvyyden asetus (kuva 12)
Ilmaussyvyys säädetään etupyörien syvyyssäädön
(10) avulla. Vedä tätä varten syvyyssäätöä (10) ke-
vyesti vasemmalle, aseta haluamaasi asentoon ja an-
na lukittua haluamaasi asentoon.
+1 = +6 mm
0 = -3 mm
-1 = ilmaussyvyys -6 mm
-2 = ilmaussyvyys -9 mm
-3 = ilmaussyvyys -12 mm
Ilmastintelan syvyyden säätö
Moitteettoman toiminnan varmistamiseksi ja ilmastin-
telan vahingoittumisen välttämiseksi ilmastintelaa saa
käyttää vain syvyysasetuksella "O".
Ohjauspylvään säätö (kuvat 5 + 13)
• Avaa ensin kahvaruuveja (kuva 5), jotta voit säätää
ohjauspylvästä.
• Säädä haluttu korkeus kuvassa 13 esitetyllä tavalla.
(Valittavissa on kolme tasoa).
Telan vaihtaminen (kuvat 14, 15)
m HUOMIO!
Käytä ehdottomasti suojakäsineitä!
Irrota kuusiokoloruuvit ja nosta telaa samasta päästä.
Vedä tela nuolen osoittamassa suunnassa käytön ne-
liöreiästä. Työnnä uusi tela nuolen osoittamassa suun-
nassa käytön neliöreikään ja paina se tämän jälkeen
pidikkeeseen. Tela kiinnitetään koteloon kuusiokolo-
ruuveilla.
10. Käyttö
Jotta ilmaaja ei käynnisty tahattomasti, kytkentävivussa
(kuva 1/nro 1) on kaksipistekytkin (kuva 1/nro 2), joka on
pidettävä painettuna ennen kuin kytkentävipua (kuva 1
/ nro 1) voi painaa. Jos ote irrotetaan kytkentävivusta,
ilmaaja kytkeytyy automaattisesti pois päältä.
Toista tämä muutaman kerran, jotta olet varma, että
laite toimii oikein.
