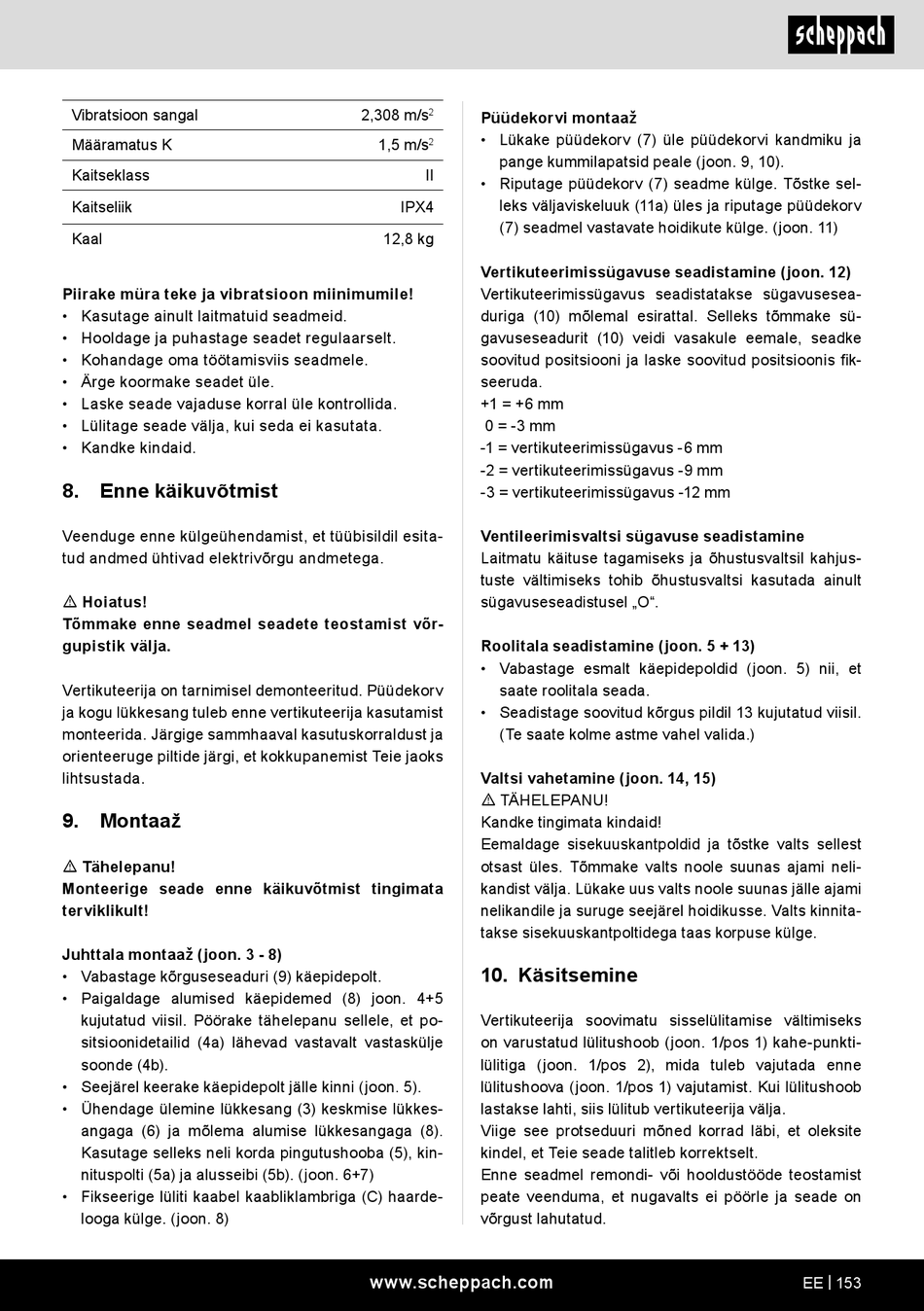

Scheppach SC38 Originalbetriebsanleitung Seite 153

Vibratsioon sangal
Määramatus K
Kaitseklass
Kaitseliik
Kaal
Piirake müra teke ja vibratsioon miinimumile!
• Kasutage ainult laitmatuid seadmeid.
• Hooldage ja puhastage seadet regulaarselt.
• Kohandage oma töötamisviis seadmele.
• Ärge koormake seadet üle.
• Laske seade vajaduse korral üle kontrollida.
• Lülitage seade välja, kui seda ei kasutata.
• Kandke kindaid.
8. Enne käikuvõtmist
Veenduge enne külgeühendamist, et tüübisildil esita-
tud andmed ühtivad elektrivõrgu andmetega.
m Hoiatus!
Tõmmake enne seadmel seadete teostamist võr-
gupistik välja.
Vertikuteerija on tarnimisel demonteeritud. Püüdekorv
ja kogu lükkesang tuleb enne vertikuteerija kasutamist
monteerida. Järgige sammhaaval kasutuskorraldust ja
orienteeruge piltide järgi, et kokkupanemist Teie jaoks
lihtsustada.
9. Montaaž
m Tähelepanu!
Monteerige seade enne käikuvõtmist tingimata
terviklikult!
Juhttala montaaž (joon. 3 - 8)
• Vabastage kõrguseseaduri (9) käepidepolt.
• Paigaldage alumised käepidemed (8) joon. 4+5
kujutatud viisil. Pöörake tähelepanu sellele, et po-
sitsioonidetailid (4a) lähevad vastavalt vastaskülje
soonde (4b).
• Seejärel keerake käepidepolt jälle kinni (joon. 5).
• Ühendage ülemine lükkesang (3) keskmise lükkes-
angaga (6) ja mõlema alumise lükkesangaga (8).
Kasutage selleks neli korda pingutushooba (5), kin-
nituspolti (5a) ja alusseibi (5b). (joon. 6+7)
• Fikseerige lüliti kaabel kaabliklambriga (C) haarde-
looga külge. (joon. 8)
2,308 m/s
2
Püüdekorvi montaaž
• Lükake püüdekorv (7) üle püüdekorvi kandmiku ja
1,5 m/s
2
pange kummilapatsid peale (joon. 9, 10).
II
• Riputage püüdekorv (7) seadme külge. Tõstke sel-
leks väljaviskeluuk (11a) üles ja riputage püüdekorv
IPX4
(7) seadmel vastavate hoidikute külge. (joon. 11)
12,8 kg
Vertikuteerimissügavuse seadistamine (joon. 12)
Vertikuteerimissügavus seadistatakse sügavusesea-
duriga (10) mõlemal esirattal. Selleks tõmmake sü-
gavuseseadurit (10) veidi vasakule eemale, seadke
soovitud positsiooni ja laske soovitud positsioonis fik-
seeruda.
+1 = +6 mm
0 = -3 mm
-1 = vertikuteerimissügavus -6 mm
-2 = vertikuteerimissügavus -9 mm
-3 = vertikuteerimissügavus -12 mm
Ventileerimisvaltsi sügavuse seadistamine
Laitmatu käituse tagamiseks ja õhustusvaltsil kahjus-
tuste vältimiseks tohib õhustusvaltsi kasutada ainult
sügavuseseadistusel „O".
Roolitala seadistamine (joon. 5 + 13)
• Vabastage esmalt käepidepoldid (joon. 5) nii, et
saate roolitala seada.
• Seadistage soovitud kõrgus pildil 13 kujutatud viisil.
(Te saate kolme astme vahel valida.)
Valtsi vahetamine (joon. 14, 15)
m TÄHELEPANU!
Kandke tingimata kindaid!
Eemaldage sisekuuskantpoldid ja tõstke valts sellest
otsast üles. Tõmmake valts noole suunas ajami neli-
kandist välja. Lükake uus valts noole suunas jälle ajami
nelikandile ja suruge seejärel hoidikusse. Valts kinnita-
takse sisekuuskantpoltidega taas korpuse külge.
10. Käsitsemine
Vertikuteerija soovimatu sisselülitamise vältimiseks
on varustatud lülitushoob (joon. 1/pos 1) kahe-punkti-
lülitiga (joon. 1/pos 2), mida tuleb vajutada enne
lülitushoova (joon. 1/pos 1) vajutamist. Kui lülitushoob
lastakse lahti, siis lülitub vertikuteerija välja.
Viige see protseduuri mõned korrad läbi, et oleksite
kindel, et Teie seade talitleb korrektselt.
Enne seadmel remondi- või hooldustööde teostamist
peate veenduma, et nugavalts ei pöörle ja seade on
võrgust lahutatud.
