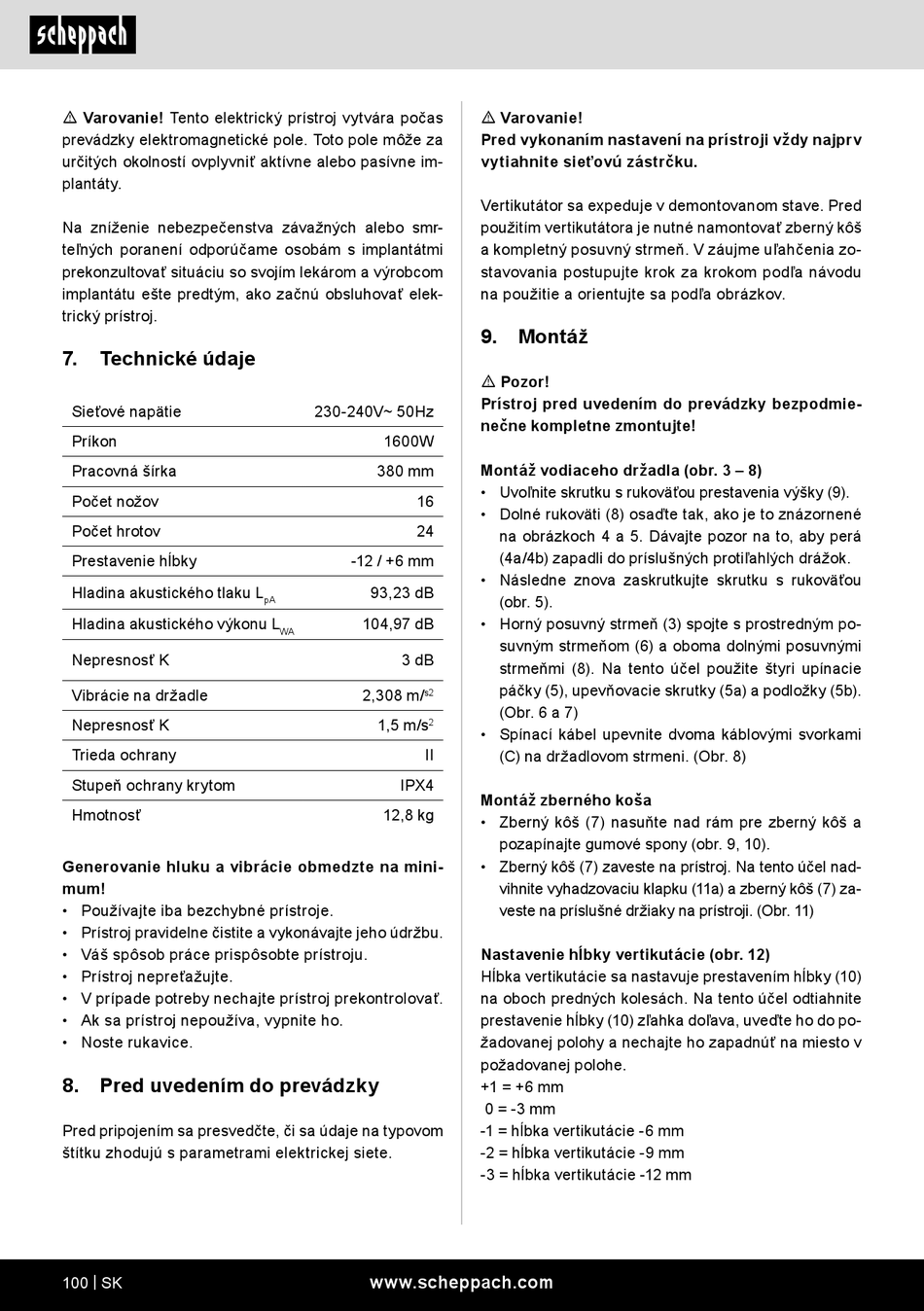

Scheppach SC38 Originalbetriebsanleitung Seite 100

m Varovanie! Tento elektrický prístroj vytvára počas
prevádzky elektromagnetické pole. Toto pole môže za
určitých okolností ovplyvniť aktívne alebo pasívne im-
plantáty.
Na zníženie nebezpečenstva závažných alebo smr-
teľných poranení odporúčame osobám s implantátmi
prekonzultovať situáciu so svojím lekárom a výrobcom
implantátu ešte predtým, ako začnú obsluhovať elek-
trický prístroj.
7. Technické údaje
Sieťové napätie
Príkon
Pracovná šírka
Počet nožov
Počet hrotov
Prestavenie hĺbky
Hladina akustického tlaku L
Hladina akustického výkonu L
Nepresnosť K
Vibrácie na držadle
Nepresnosť K
Trieda ochrany
Stupeň ochrany krytom
Hmotnosť
Generovanie hluku a vibrácie obmedzte na mini-
mum!
• Používajte iba bezchybné prístroje.
• Prístroj pravidelne čistite a vykonávajte jeho údržbu.
• Váš spôsob práce prispôsobte prístroju.
• Prístroj nepreťažujte.
• V prípade potreby nechajte prístroj prekontrolovať.
• Ak sa prístroj nepoužíva, vypnite ho.
• Noste rukavice.
8. Pred uvedením do prevádzky
Pred pripojením sa presvedčte, či sa údaje na typovom
štítku zhodujú s parametrami elektrickej siete.
100 | SK
230-240V~ 50Hz
1600W
380 mm
16
24
-12 / +6 mm
93,23 dB
pA
104,97 dB
WA
3 dB
2,308 m/
s2
1,5 m/s
2
II
IPX4
12,8 kg
www.scheppach.com
m Varovanie!
Pred vykonaním nastavení na prístroji vždy najprv
vytiahnite sieťovú zástrčku.
Vertikutátor sa expeduje v demontovanom stave. Pred
použitím vertikutátora je nutné namontovať zberný kôš
a kompletný posuvný strmeň. V záujme uľahčenia zo-
stavovania postupujte krok za krokom podľa návodu
na použitie a orientujte sa podľa obrázkov.
9. Montáž
m Pozor!
Prístroj pred uvedením do prevádzky bezpodmie-
nečne kompletne zmontujte!
Montáž vodiaceho držadla (obr. 3 – 8)
• Uvoľnite skrutku s rukoväťou prestavenia výšky (9).
• Dolné rukoväti (8) osaďte tak, ako je to znázornené
na obrázkoch 4 a 5. Dávajte pozor na to, aby perá
(4a/4b) zapadli do príslušných protiľahlých drážok.
• Následne znova zaskrutkujte skrutku s rukoväťou
(obr. 5).
• Horný posuvný strmeň (3) spojte s prostredným po-
suvným strmeňom (6) a oboma dolnými posuvnými
strmeňmi (8). Na tento účel použite štyri upínacie
páčky (5), upevňovacie skrutky (5a) a podložky (5b).
(Obr. 6 a 7)
• Spínací kábel upevnite dvoma káblovými svorkami
(C) na držadlovom strmeni. (Obr. 8)
Montáž zberného koša
• Zberný kôš (7) nasuňte nad rám pre zberný kôš a
pozapínajte gumové spony (obr. 9, 10).
• Zberný kôš (7) zaveste na prístroj. Na tento účel nad-
vihnite vyhadzovaciu klapku (11a) a zberný kôš (7) za-
veste na príslušné držiaky na prístroji. (Obr. 11)
Nastavenie hĺbky vertikutácie (obr. 12)
Hĺbka vertikutácie sa nastavuje prestavením hĺbky (10)
na oboch predných kolesách. Na tento účel odtiahnite
prestavenie hĺbky (10) zľahka doľava, uveďte ho do po-
žadovanej polohy a nechajte ho zapadnúť na miesto v
požadovanej polohe.
+1 = +6 mm
0 = -3 mm
-1 = hĺbka vertikutácie -6 mm
-2 = hĺbka vertikutácie -9 mm
-3 = hĺbka vertikutácie -12 mm
