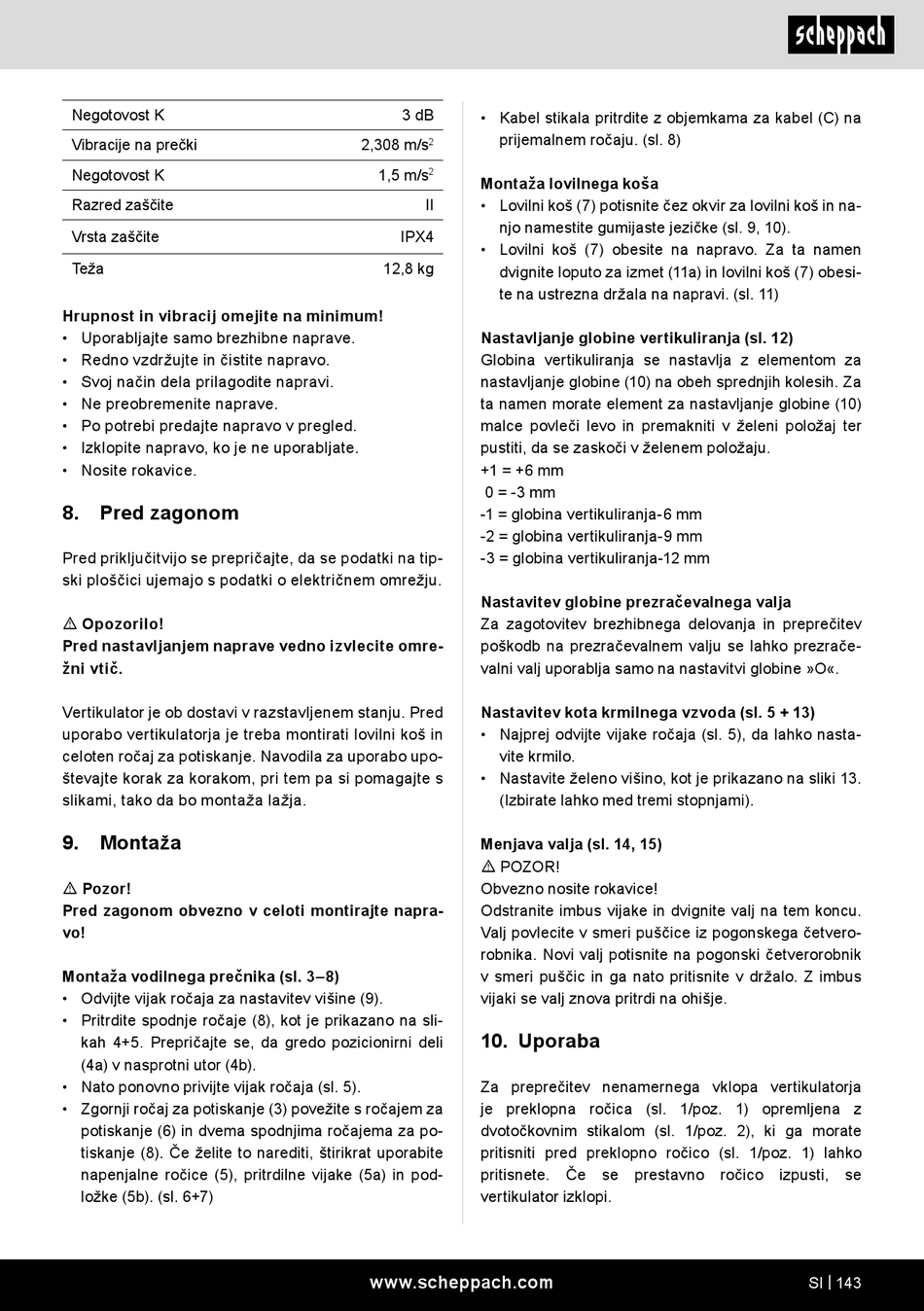

Scheppach SC38 Originalbetriebsanleitung Seite 143

Negotovost K
Vibracije na prečki
Negotovost K
Razred zaščite
Vrsta zaščite
Teža
Hrupnost in vibracij omejite na minimum!
• Uporabljajte samo brezhibne naprave.
• Redno vzdržujte in čistite napravo.
• Svoj način dela prilagodite napravi.
• Ne preobremenite naprave.
• Po potrebi predajte napravo v pregled.
• Izklopite napravo, ko je ne uporabljate.
• Nosite rokavice.
8. Pred zagonom
Pred priključitvijo se prepričajte, da se podatki na tip-
ski ploščici ujemajo s podatki o električnem omrežju.
m Opozorilo!
Pred nastavljanjem naprave vedno izvlecite omre-
žni vtič.
Vertikulator je ob dostavi v razstavljenem stanju. Pred
uporabo vertikulatorja je treba montirati lovilni koš in
celoten ročaj za potiskanje. Navodila za uporabo upo-
števajte korak za korakom, pri tem pa si pomagajte s
slikami, tako da bo montaža lažja.
9. Montaža
m Pozor!
Pred zagonom obvezno v celoti montirajte napra-
vo!
Montaža vodilnega prečnika (sl. 3–8)
• Odvijte vijak ročaja za nastavitev višine (9).
• Pritrdite spodnje ročaje (8), kot je prikazano na sli-
kah 4+5. Prepričajte se, da gredo pozicionirni deli
(4a) v nasprotni utor (4b).
• Nato ponovno privijte vijak ročaja (sl. 5).
• Zgornji ročaj za potiskanje (3) povežite s ročajem za
potiskanje (6) in dvema spodnjima ročajema za po-
tiskanje (8). Če želite to narediti, štirikrat uporabite
napenjalne ročice (5), pritrdilne vijake (5a) in pod-
ložke (5b). (sl. 6+7)
3 dB
• Kabel stikala pritrdite z objemkama za kabel (C) na
prijemalnem ročaju. (sl. 8)
2,308 m/s
2
1,5 m/s
2
Montaža lovilnega koša
II • Lovilni koš (7) potisnite čez okvir za lovilni koš in na-
njo namestite gumijaste jezičke (sl. 9, 10).
IPX4
• Lovilni koš (7) obesite na napravo. Za ta namen
12,8 kg
dvignite loputo za izmet (11a) in lovilni koš (7) obesi-
te na ustrezna držala na napravi. (sl. 11)
Nastavljanje globine vertikuliranja (sl. 12)
Globina vertikuliranja se nastavlja z elementom za
nastavljanje globine (10) na obeh sprednjih kolesih. Za
ta namen morate element za nastavljanje globine (10)
malce povleči levo in premakniti v želeni položaj ter
pustiti, da se zaskoči v želenem položaju.
+1 = +6 mm
0 = -3 mm
-1 = globina vertikuliranja-6 mm
-2 = globina vertikuliranja-9 mm
-3 = globina vertikuliranja-12 mm
Nastavitev globine prezračevalnega valja
Za zagotovitev brezhibnega delovanja in preprečitev
poškodb na prezračevalnem valju se lahko prezrače-
valni valj uporablja samo na nastavitvi globine »O«.
Nastavitev kota krmilnega vzvoda (sl. 5 + 13)
• Najprej odvijte vijake ročaja (sl. 5), da lahko nasta-
vite krmilo.
• Nastavite želeno višino, kot je prikazano na sliki 13.
(Izbirate lahko med tremi stopnjami).
Menjava valja (sl. 14, 15)
m POZOR!
Obvezno nosite rokavice!
Odstranite imbus vijake in dvignite valj na tem koncu.
Valj povlecite v smeri puščice iz pogonskega četvero-
robnika. Novi valj potisnite na pogonski četverorobnik
v smeri puščic in ga nato pritisnite v držalo. Z imbus
vijaki se valj znova pritrdi na ohišje.
10. Uporaba
Za preprečitev nenamernega vklopa vertikulatorja
je preklopna ročica (sl. 1/poz. 1) opremljena z
dvotočkovnim stikalom (sl. 1/poz. 2), ki ga morate
pritisniti pred preklopno ročico (sl. 1/poz. 1) lahko
pritisnete. Če se prestavno ročico izpusti, se
vertikulator izklopi.
