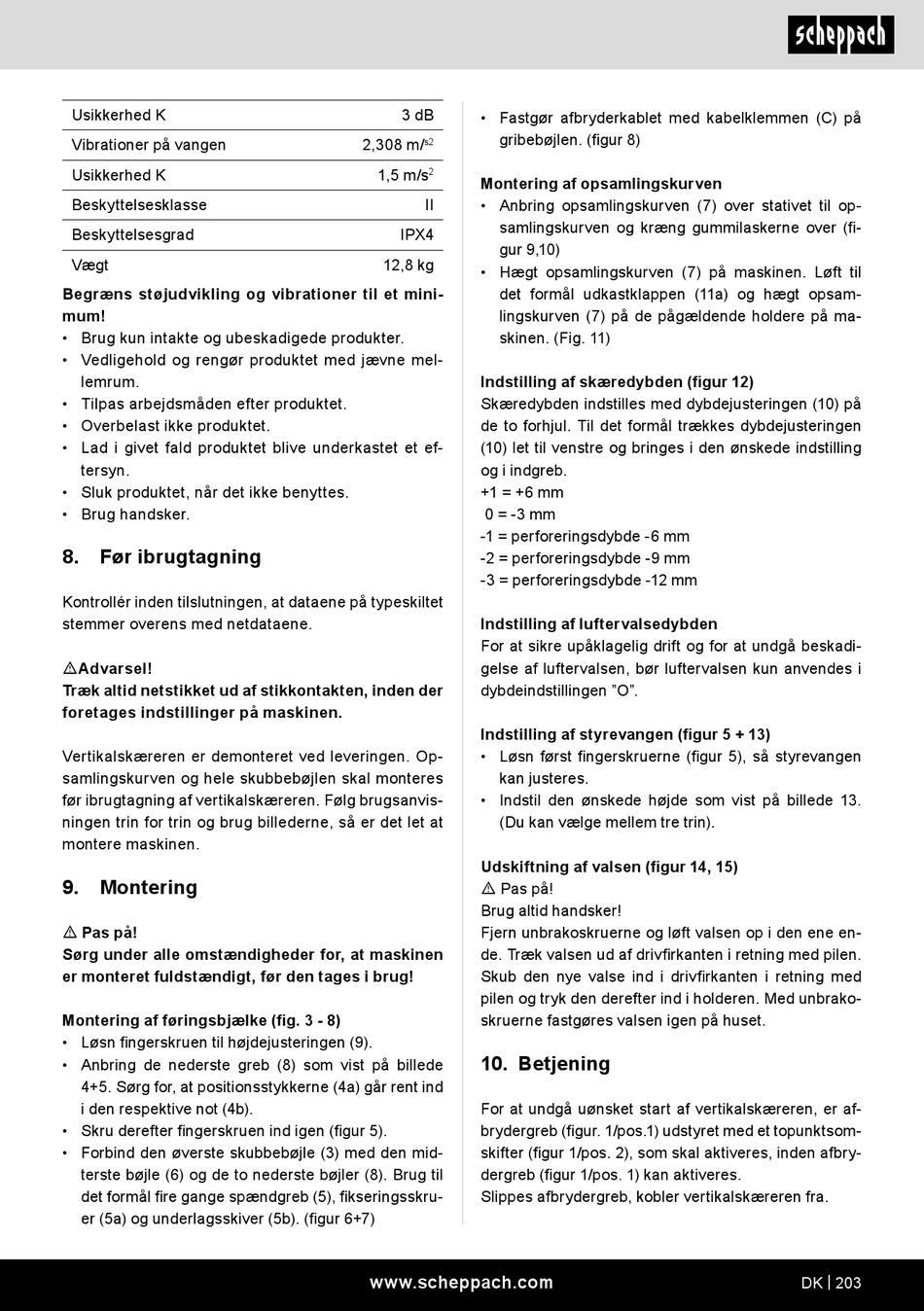

Usikkerhed K
Vibrationer på vangen
Usikkerhed K
Beskyttelsesklasse
Beskyttelsesgrad
Vægt
Begræns støjudvikling og vibrationer til et mini-
mum!
• Brug kun intakte og ubeskadigede produkter.
• Vedligehold og rengør produktet med jævne mel-
lemrum.
• Tilpas arbejdsmåden efter produktet.
• Overbelast ikke produktet.
• Lad i givet fald produktet blive underkastet et ef-
tersyn.
• Sluk produktet, når det ikke benyttes.
• Brug handsker.
8. Før ibrugtagning
Kontrollér inden tilslutningen, at dataene på typeskiltet
stemmer overens med netdataene.
mAdvarsel!
Træk altid netstikket ud af stikkontakten, inden der
foretages indstillinger på maskinen.
Vertikalskæreren er demonteret ved leveringen. Op-
samlingskurven og hele skubbebøjlen skal monteres
før ibrugtagning af vertikalskæreren. Følg brugsanvis-
ningen trin for trin og brug billederne, så er det let at
montere maskinen.
9.
Montering
m Pas på!
Sørg under alle omstændigheder for, at maskinen
er monteret fuldstændigt, før den tages i brug!
Montering af føringsbjælke (fig. 3 - 8)
• Løsn fingerskruen til højdejusteringen (9).
• Anbring de nederste greb (8) som vist på billede
4+5. Sørg for, at positionsstykkerne (4a) går rent ind
i den respektive not (4b).
• Skru derefter fingerskruen ind igen (figur 5).
• Forbind den øverste skubbebøjle (3) med den mid-
terste bøjle (6) og de to nederste bøjler (8). Brug til
det formål fire gange spændgreb (5), fikseringsskru-
er (5a) og underlagsskiver (5b). (figur 6+7)
3 dB
• Fastgør afbryderkablet med kabelklemmen (C) på
gribebøjlen. (figur 8)
2,308 m/
s2
1,5 m/s
2
Montering af opsamlingskurven
II
• Anbring opsamlingskurven (7) over stativet til op-
samlingskurven og kræng gummilaskerne over (fi-
IPX4
gur 9,10)
12,8 kg
• Hægt opsamlingskurven (7) på maskinen. Løft til
det formål udkastklappen (11a) og hægt opsam-
lingskurven (7) på de pågældende holdere på ma-
skinen. (Fig. 11)
Indstilling af skæredybden (figur 12)
Skæredybden indstilles med dybdejusteringen (10) på
de to forhjul. Til det formål trækkes dybdejusteringen
(10) let til venstre og bringes i den ønskede indstilling
og i indgreb.
+1 = +6 mm
0 = -3 mm
-1 = perforeringsdybde -6 mm
-2 = perforeringsdybde -9 mm
-3 = perforeringsdybde -12 mm
Indstilling af luftervalsedybden
For at sikre upåklagelig drift og for at undgå beskadi-
gelse af luftervalsen, bør luftervalsen kun anvendes i
dybdeindstillingen "O".
Indstilling af styrevangen (figur 5 + 13)
• Løsn først fingerskruerne (figur 5), så styrevangen
kan justeres.
• Indstil den ønskede højde som vist på billede 13.
(Du kan vælge mellem tre trin).
Udskiftning af valsen (figur 14, 15)
m Pas på!
Brug altid handsker!
Fjern unbrakoskruerne og løft valsen op i den ene en-
de. Træk valsen ud af drivfirkanten i retning med pilen.
Skub den nye valse ind i drivfirkanten i retning med
pilen og tryk den derefter ind i holderen. Med unbrako-
skruerne fastgøres valsen igen på huset.
10. Betjening
For at undgå uønsket start af vertikalskæreren, er af-
brydergreb (figur. 1/pos.1) udstyret med et topunktsom-
skifter (figur 1/pos. 2), som skal aktiveres, inden afbry-
dergreb (figur 1/pos. 1) kan aktiveres.
Slippes afbrydergreb, kobler vertikalskæreren fra.
