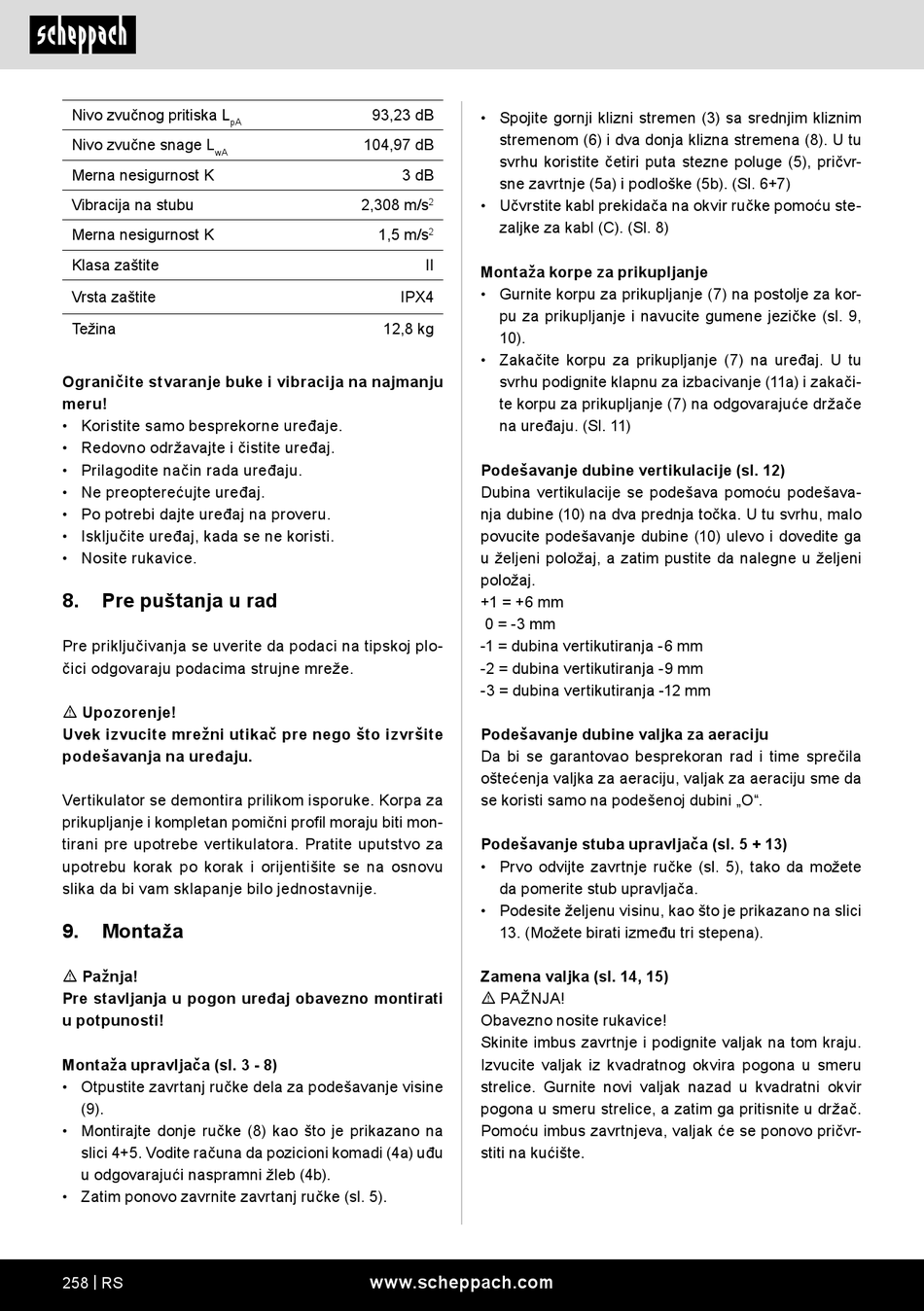

Nivo zvučnog pritiska L
pA
Nivo zvučne snage L
wA
Merna nesigurnost K
Vibracija na stubu
Merna nesigurnost K
Klasa zaštite
Vrsta zaštite
Težina
Ograničite stvaranje buke i vibracija na najmanju
meru!
• Koristite samo besprekorne uređaje.
• Redovno održavajte i čistite uređaj.
• Prilagodite način rada uređaju.
• Ne preopterećujte uređaj.
• Po potrebi dajte uređaj na proveru.
• Isključite uređaj, kada se ne koristi.
• Nosite rukavice.
8. Pre puštanja u rad
Pre priključivanja se uverite da podaci na tipskoj plo-
čici odgovaraju podacima strujne mreže.
m Upozorenje!
Uvek izvucite mrežni utikač pre nego što izvršite
podešavanja na uređaju.
Vertikulator se demontira prilikom isporuke. Korpa za
prikupljanje i kompletan pomični profil moraju biti mon-
tirani pre upotrebe vertikulatora. Pratite uputstvo za
upotrebu korak po korak i orijentišite se na osnovu
slika da bi vam sklapanje bilo jednostavnije.
9. Montaža
m Pažnja!
Pre stavljanja u pogon uređaj obavezno montirati
u potpunosti!
Montaža upravljača (sl. 3 - 8)
• Otpustite zavrtanj ručke dela za podešavanje visine
(9).
• Montirajte donje ručke (8) kao što je prikazano na
slici 4+5. Vodite računa da pozicioni komadi (4a) uđu
u odgovarajući naspramni žleb (4b).
• Zatim ponovo zavrnite zavrtanj ručke (sl. 5).
258 | RS
93,23 dB
• Spojite gornji klizni stremen (3) sa srednjim kliznim
stremenom (6) i dva donja klizna stremena (8). U tu
104,97 dB
svrhu koristite četiri puta stezne poluge (5), pričvr-
3 dB
sne zavrtnje (5a) i podloške (5b). (Sl. 6+7)
2,308 m/s • Učvrstite kabl prekidača na okvir ručke pomoću ste-
2
zaljke za kabl (C). (Sl. 8)
1,5 m/s
2
II
Montaža korpe za prikupljanje
• Gurnite korpu za prikupljanje (7) na postolje za kor-
IPX4
pu za prikupljanje i navucite gumene jezičke (sl. 9,
12,8 kg
10).
• Zakačite korpu za prikupljanje (7) na uređaj. U tu
svrhu podignite klapnu za izbacivanje (11a) i zakači-
te korpu za prikupljanje (7) na odgovarajuće držače
na uređaju. (Sl. 11)
Podešavanje dubine vertikulacije (sl. 12)
Dubina vertikulacije se podešava pomoću podešava-
nja dubine (10) na dva prednja točka. U tu svrhu, malo
povucite podešavanje dubine (10) ulevo i dovedite ga
u željeni položaj, a zatim pustite da nalegne u željeni
položaj.
+1 = +6 mm
0 = -3 mm
-1 = dubina vertikutiranja -6 mm
-2 = dubina vertikutiranja -9 mm
-3 = dubina vertikutiranja -12 mm
Podešavanje dubine valjka za aeraciju
Da bi se garantovao besprekoran rad i time sprečila
oštećenja valjka za aeraciju, valjak za aeraciju sme da
se koristi samo na podešenoj dubini „O".
Podešavanje stuba upravljača (sl. 5 + 13)
• Prvo odvijte zavrtnje ručke (sl. 5), tako da možete
da pomerite stub upravljača.
• Podesite željenu visinu, kao što je prikazano na slici
13. (Možete birati između tri stepena).
Zamena valjka (sl. 14, 15)
m PAŽNJA!
Obavezno nosite rukavice!
Skinite imbus zavrtnje i podignite valjak na tom kraju.
Izvucite valjak iz kvadratnog okvira pogona u smeru
strelice. Gurnite novi valjak nazad u kvadratni okvir
pogona u smeru strelice, a zatim ga pritisnite u držač.
Pomoću imbus zavrtnjeva, valjak će se ponovo pričvr-
stiti na kućište.
