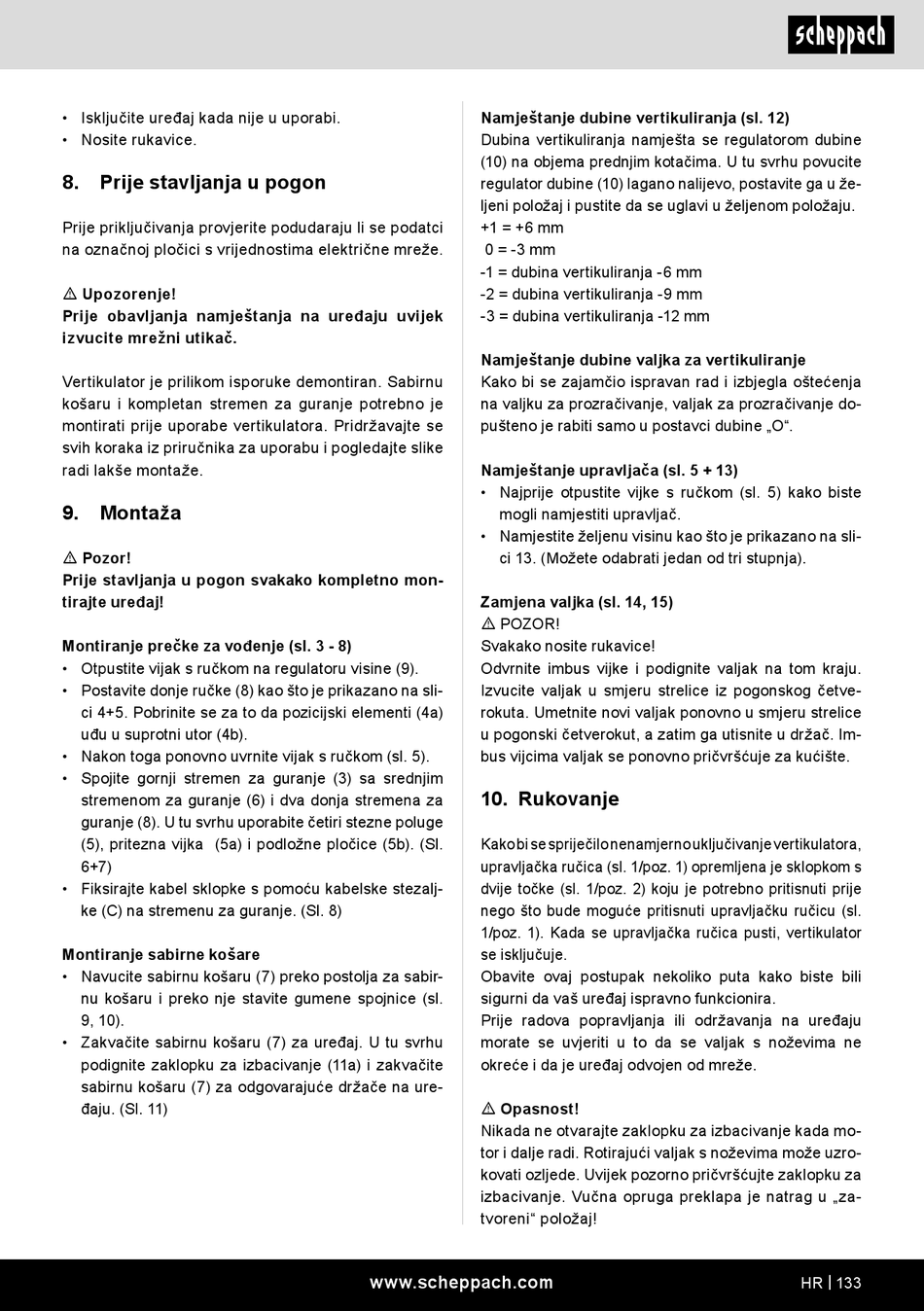

• Isključite uređaj kada nije u uporabi.
• Nosite rukavice.
8. Prije stavljanja u pogon
Prije priključivanja provjerite podudaraju li se podatci
na označnoj pločici s vrijednostima električne mreže.
m Upozorenje!
Prije obavljanja namještanja na uređaju uvijek
izvucite mrežni utikač.
Vertikulator je prilikom isporuke demontiran. Sabirnu
košaru i kompletan stremen za guranje potrebno je
montirati prije uporabe vertikulatora. Pridržavajte se
svih koraka iz priručnika za uporabu i pogledajte slike
radi lakše montaže.
9. Montaža
m Pozor!
Prije stavljanja u pogon svakako kompletno mon-
tirajte uređaj!
Montiranje prečke za vođenje (sl. 3 - 8)
• Otpustite vijak s ručkom na regulatoru visine (9).
• Postavite donje ručke (8) kao što je prikazano na sli-
ci 4+5. Pobrinite se za to da pozicijski elementi (4a)
uđu u suprotni utor (4b).
• Nakon toga ponovno uvrnite vijak s ručkom (sl. 5).
• Spojite gornji stremen za guranje (3) sa srednjim
stremenom za guranje (6) i dva donja stremena za
guranje (8). U tu svrhu uporabite četiri stezne poluge
(5), pritezna vijka (5a) i podložne pločice (5b). (Sl.
6+7)
• Fiksirajte kabel sklopke s pomoću kabelske stezalj-
ke (C) na stremenu za guranje. (Sl. 8)
Montiranje sabirne košare
• Navucite sabirnu košaru (7) preko postolja za sabir-
nu košaru i preko nje stavite gumene spojnice (sl.
9, 10).
• Zakvačite sabirnu košaru (7) za uređaj. U tu svrhu
podignite zaklopku za izbacivanje (11a) i zakvačite
sabirnu košaru (7) za odgovarajuće držače na ure-
đaju. (Sl. 11)
Namještanje dubine vertikuliranja (sl. 12)
Dubina vertikuliranja namješta se regulatorom dubine
(10) na objema prednjim kotačima. U tu svrhu povucite
regulator dubine (10) lagano nalijevo, postavite ga u že-
ljeni položaj i pustite da se uglavi u željenom položaju.
+1 = +6 mm
0 = -3 mm
-1 = dubina vertikuliranja -6 mm
-2 = dubina vertikuliranja -9 mm
-3 = dubina vertikuliranja -12 mm
Namještanje dubine valjka za vertikuliranje
Kako bi se zajamčio ispravan rad i izbjegla oštećenja
na valjku za prozračivanje, valjak za prozračivanje do-
pušteno je rabiti samo u postavci dubine „O".
Namještanje upravljača (sl. 5 + 13)
• Najprije otpustite vijke s ručkom (sl. 5) kako biste
mogli namjestiti upravljač.
• Namjestite željenu visinu kao što je prikazano na sli-
ci 13. (Možete odabrati jedan od tri stupnja).
Zamjena valjka (sl. 14, 15)
m POZOR!
Svakako nosite rukavice!
Odvrnite imbus vijke i podignite valjak na tom kraju.
Izvucite valjak u smjeru strelice iz pogonskog četve-
rokuta. Umetnite novi valjak ponovno u smjeru strelice
u pogonski četverokut, a zatim ga utisnite u držač. Im-
bus vijcima valjak se ponovno pričvršćuje za kućište.
10. Rukovanje
Kako bi se spriječilo nenamjerno uključivanje vertikulatora,
upravljačka ručica (sl. 1/poz. 1) opremljena je sklopkom s
dvije točke (sl. 1/poz. 2) koju je potrebno pritisnuti prije
nego što bude moguće pritisnuti upravljačku ručicu (sl.
1/poz. 1). Kada se upravljačka ručica pusti, vertikulator
se isključuje.
Obavite ovaj postupak nekoliko puta kako biste bili
sigurni da vaš uređaj ispravno funkcionira.
Prije radova popravljanja ili održavanja na uređaju
morate se uvjeriti u to da se valjak s noževima ne
okreće i da je uređaj odvojen od mreže.
m Opasnost!
Nikada ne otvarajte zaklopku za izbacivanje kada mo-
tor i dalje radi. Rotirajući valjak s noževima može uzro-
kovati ozljede. Uvijek pozorno pričvršćujte zaklopku za
izbacivanje. Vučna opruga preklapa je natrag u „za-
tvoreni" položaj!
