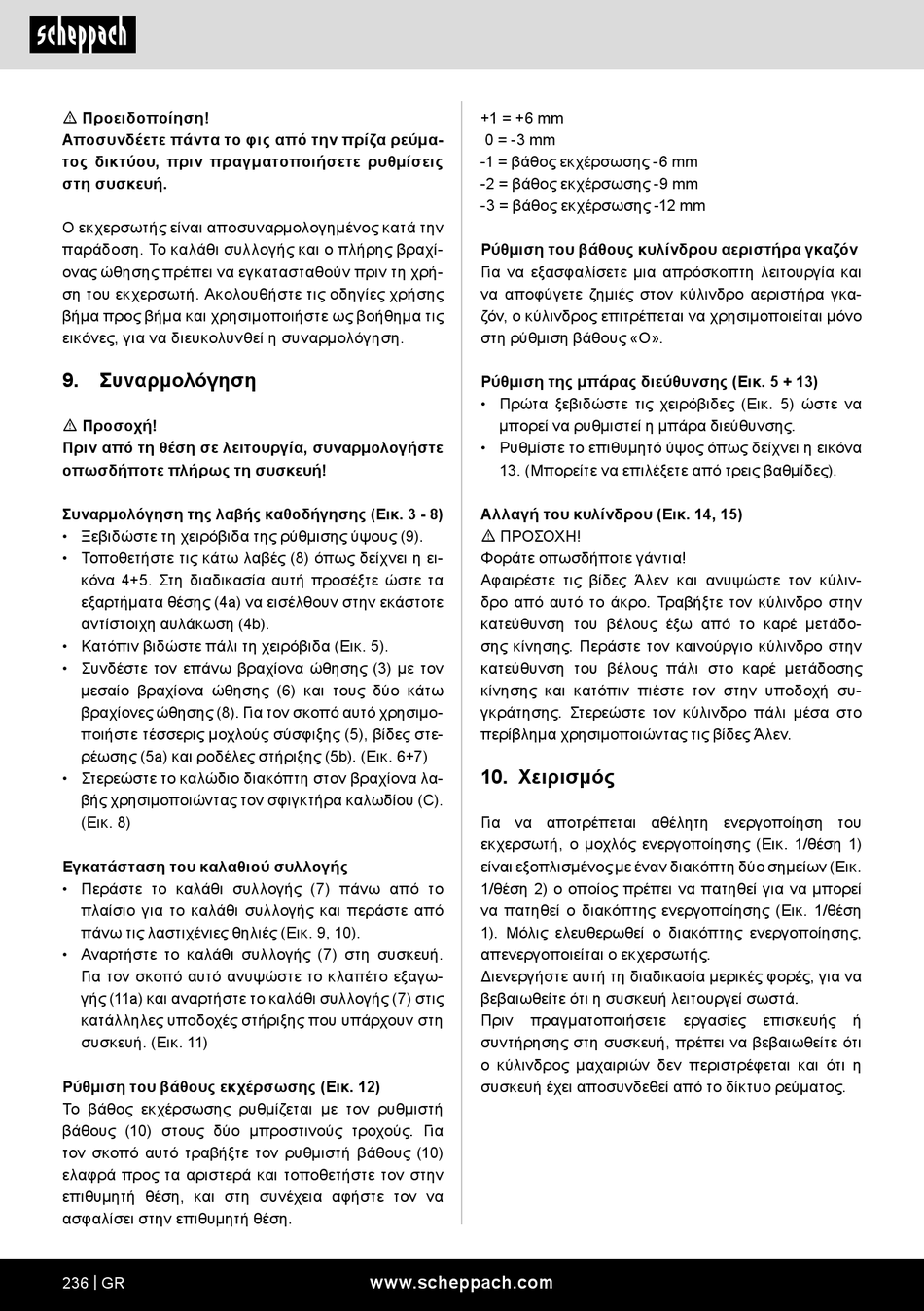

m Προειδοποίηση!
Αποσυνδέετε πάντα το φις από την πρίζα ρεύμα-
τος δικτύου, πριν πραγματοποιήσετε ρυθμίσεις
στη συσκευή.
Ο εκχερσωτής είναι αποσυναρμολογημένος κατά την
παράδοση. Το καλάθι συλλογής και ο πλήρης βραχί-
ονας ώθησης πρέπει να εγκατασταθούν πριν τη χρή-
ση του εκχερσωτή. Ακολουθήστε τις οδηγίες χρήσης
βήμα προς βήμα και χρησιμοποιήστε ως βοήθημα τις
εικόνες, για να διευκολυνθεί η συναρμολόγηση.
9. Συναρμολόγηση
m Προσοχή!
Πριν από τη θέση σε λειτουργία, συναρμολογήστε
οπωσδήποτε πλήρως τη συσκευή!
Συναρμολόγηση της λαβής καθοδήγησης (Εικ. 3 - 8)
• Ξεβιδώστε τη χειρόβιδα της ρύθμισης ύψους (9).
• Τοποθετήστε τις κάτω λαβές (8) όπως δείχνει η ει-
κόνα 4+5. Στη διαδικασία αυτή προσέξτε ώστε τα
εξαρτήματα θέσης (4a) να εισέλθουν στην εκάστοτε
αντίστοιχη αυλάκωση (4b).
• Κατόπιν βιδώστε πάλι τη χειρόβιδα (Εικ. 5).
• Συνδέστε τον επάνω βραχίονα ώθησης (3) με τον
μεσαίο βραχίονα ώθησης (6) και τους δύο κάτω
βραχίονες ώθησης (8). Για τον σκοπό αυτό χρησιμο-
ποιήστε τέσσερις μοχλούς σύσφιξης (5), βίδες στε-
ρέωσης (5a) και ροδέλες στήριξης (5b). (Εικ. 6+7)
• Στερεώστε το καλώδιο διακόπτη στον βραχίονα λα-
βής χρησιμοποιώντας τον σφιγκτήρα καλωδίου (C).
(Εικ. 8)
Εγκατάσταση του καλαθιού συλλογής
• Περάστε το καλάθι συλλογής (7) πάνω από το
πλαίσιο για το καλάθι συλλογής και περάστε από
πάνω τις λαστιχένιες θηλιές (Εικ. 9, 10).
• Αναρτήστε το καλάθι συλλογής (7) στη συσκευή.
Για τον σκοπό αυτό ανυψώστε το κλαπέτο εξαγω-
γής (11a) και αναρτήστε το καλάθι συλλογής (7) στις
κατάλληλες υποδοχές στήριξης που υπάρχουν στη
συσκευή. (Εικ. 11)
Ρύθμιση του βάθους εκχέρσωσης (Εικ. 12)
Το βάθος εκχέρσωσης ρυθμίζεται με τον ρυθμιστή
βάθους (10) στους δύο μπροστινούς τροχούς. Για
τον σκοπό αυτό τραβήξτε τον ρυθμιστή βάθους (10)
ελαφρά προς τα αριστερά και τοποθετήστε τον στην
επιθυμητή θέση, και στη συνέχεια αφήστε τον να
ασφαλίσει στην επιθυμητή θέση.
236 | GR
+1 = +6 mm
0 = -3 mm
-1 = βάθος εκχέρσωσης -6 mm
-2 = βάθος εκχέρσωσης -9 mm
-3 = βάθος εκχέρσωσης -12 mm
Ρύθμιση του βάθους κυλίνδρου αεριστήρα γκαζόν
Για να εξασφαλίσετε μια απρόσκοπτη λειτουργία και
να αποφύγετε ζημιές στον κύλινδρο αεριστήρα γκα-
ζόν, ο κύλινδρος επιτρέπεται να χρησιμοποιείται μόνο
στη ρύθμιση βάθους «O».
Ρύθμιση της μπάρας διεύθυνσης (Εικ. 5 + 13)
• Πρώτα ξεβιδώστε τις χειρόβιδες (Εικ. 5) ώστε να
μπορεί να ρυθμιστεί η μπάρα διεύθυνσης.
• Ρυθμίστε το επιθυμητό ύψος όπως δείχνει η εικόνα
13. (Μπορείτε να επιλέξετε από τρεις βαθμίδες).
Αλλαγή του κυλίνδρου (Εικ. 14, 15)
m ΠΡΟΣΟΧΗ!
Φοράτε οπωσδήποτε γάντια!
Αφαιρέστε τις βίδες Άλεν και ανυψώστε τον κύλιν-
δρο από αυτό το άκρο. Τραβήξτε τον κύλινδρο στην
κατεύθυνση του βέλους έξω από το καρέ μετάδο-
σης κίνησης. Περάστε τον καινούργιο κύλινδρο στην
κατεύθυνση του βέλους πάλι στο καρέ μετάδοσης
κίνησης και κατόπιν πιέστε τον στην υποδοχή συ-
γκράτησης. Στερεώστε τον κύλινδρο πάλι μέσα στο
περίβλημα χρησιμοποιώντας τις βίδες Άλεν.
10. Χειρισμός
Για να αποτρέπεται αθέλητη ενεργοποίηση του
εκχερσωτή, ο μοχλός ενεργοποίησης (Εικ. 1/θέση 1)
είναι εξοπλισμένος με έναν διακόπτη δύο σημείων (Εικ.
1/θέση 2) ο οποίος πρέπει να πατηθεί για να μπορεί
να πατηθεί ο διακόπτης ενεργοποίησης (Εικ. 1/θέση
1). Μόλις ελευθερωθεί ο διακόπτης ενεργοποίησης,
απενεργοποιείται ο εκχερσωτής.
Διενεργήστε αυτή τη διαδικασία μερικές φορές, για να
βεβαιωθείτε ότι η συσκευή λειτουργεί σωστά.
Πριν πραγματοποιήσετε
συντήρησης στη συσκευή, πρέπει να βεβαιωθείτε ότι
ο κύλινδρος μαχαιριών δεν περιστρέφεται και ότι η
συσκευή έχει αποσυνδεθεί από το δίκτυο ρεύματος.
