Inhaltszusammenfassung für Daikin DGE601A51

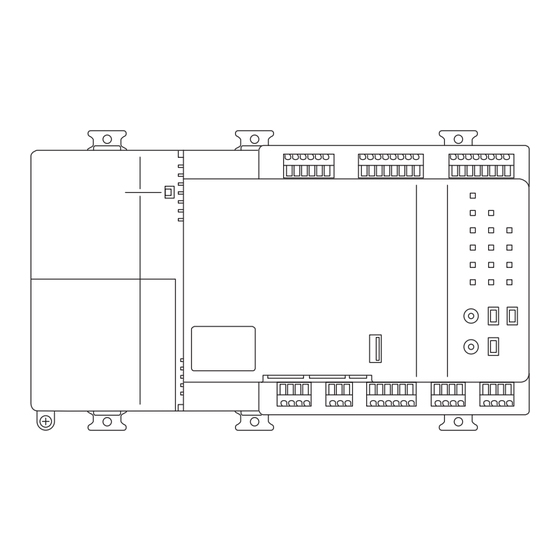

- Seite 1 Installationsanleitung Modell : DGE601A51 DGE602A51 3P581074-1D...
- Seite 3 • Verwenden Sie für die Installationsarbeiten nur das angegebene Zubehör und die angegebenen Teile. Wenn andere als die die angegebenen Teile verwendet werden, kann der DGE601A51/ DGE602A51 herunterfallen oder es kann ein Stromschlag oder Brand verursacht werden. • Installieren Sie das Gerät auf einem Fundament, das dem Gewicht des Geräts standhält.
- Seite 4 • Kinder sollten beaufsichtigt werden, um sicher zu sein, dass sie nicht mit dem Gerät spielen. Dieses Gerät ist nicht geeignet für die Verwendung an Standorten, an denen sich wahr- scheinlich Kinder aufhalten werden. Installationsanleitung 3P581074-1D Deutsch DGE601A51/DGE602A51...
- Seite 5 • Installieren Sie das Gerät, das Netzkabel und die zugehörigen Kabel mindes- tens 1 m von Fernsehgeräten oder Radios entfernt. Dies dient zur Vermeidung von Bildstörungen und Rauschen. (Je nach der einfallen- den Signalstärke ist ein Abstand von 1 m eventuell nicht ausreichend, um Rauschen zu vermeiden.) Deutsch Installationsanleitung 3P581074-1D DGE601A51/DGE602A51...
- Seite 6 Dies kann zu einem abnormalem Wärmestau oder zu einem Brand führen. 5. In feuchten Bereichen oder an Orten, die Wasser ausgesetzt sind. In das Gerät eindringendes Wasser kann zu Stromschlägen oder Fehlfunktionen füh- ren. Installationsanleitung 3P581074-1D Deutsch DGE601A51/DGE602A51...
- Seite 7 3.1.2 Spezifikationen der Verkabelung ................... 23 3.1.3 Vorsichtsmaßnahmen bei der Verwendung mehrerer zentralisierter Steuerungen ..23 Anschluss eines DGE601A52 ................. 24 nur DGE601A51 3.2.1 Anschlussposition und schematischer Verdrahtungsplan ..........24 3.2.2 Spezifikationen der Verkabelung ................... 24 Anschließen eines WAGO I/O-Moduls ..................25 3.3.1 Anschlussposition und schematischer Verdrahtungsplan ..........
- Seite 8 DIII-NET - Einstellung des MAIN/SUB-Schalters ..............36 Einstellen der Sicherungsbatterie auf ON ................36 Einschalten der Stromversorgung für den DGE601A51 und Klimaanlagen ......36 Festlegen der Adressen für jedes Klimagerät ............ 37 Einstellen der Adressen über die kabelgebundene Fernbedienung (BRC1H*) ....... 37 Einstellen der Adressen über die Navigationsfernbedienung (BRC1E*) .........
- Seite 9 Wie man diese Anleitung liest Anweisungen mit der unten aufgedruckten Markierung beziehen sich auf Funktionen, die nur beim DGE601A51 verfügbar sind und beim DGE602A51 nicht enthalten sind. nur DGE601A51 Deutsch Installationsanleitung 3P581074-1D DGE601A51/DGE602A51...
- Seite 10 • Vergewissern Sie sich, wo sich die Anschlüsse und Schalter des DGE601A51/ DGE602A51 befinden. • Stellen Sie sicher, dass ein geeigneter Platz für die Installation des DGE601A51/ DGE602A51 verfügbar ist. Prüfen, ob sämtliches Zubehör vorhanden ist Überprüfen Sie anhand der folgenden Zubehörliste, ob sämtliches Zubehör für den DGE601A51/DGE602A51 im Lieferumfang enthalten ist.
- Seite 11 Reihenfolge die Drähte angeschlossen werden müssen, um die Installation zu erleichtern. Einzelheiten zum Anschluss einschließlich Kabeltyp und Anschlussgröße finden Sie unter "3. Elektrische Leitungen". 1.3.1 Rückseite Auf der Rückseite des DGE601A51/DGE602A51 befindet sich eine DIN-Schienensperre für die Installation auf einer DIN-Schiene. <Rückseite> DIN-Schienenverriegelung Deutsch Installationsanleitung 3P581074-1D...
- Seite 12 <DGE601A51> H I K C D E-1 E-2 F G <DGE602A51> Name jedes Teils Symbol Name DGE601A51 DGE602A51 und Verfügbarkeit [Intake for power supply mit DGE601A51/ cable] DGE602A51 [Inter-unit lock] [Unused] [plus ADP IF] [RS-485] ...
- Seite 13 Kommunikation mit den DAIKIN-Klimaanlagen. Anschluss für die Verbindung zu einem Cloud-System. Anschluss für die Verbindung zu einem lokalen Netzwerk. Verwendet für die Konfiguration und Wartung des DGE601A51 nach dessen Installation. Verwendet zur Steuerung eines Geräts, das über einen externen Signal- eingang betrieben werden kann.
- Seite 14 ADP MONITOR INIT INIT RESET// BACKUP RESET// BACKUP Name jedes Teils Symbol Name DGE601A51 DGE602A51 und Verfügbarkeit [POWER]-LED mit DGE601A51/ DGE602A51 [SERVICE]-LED [CPU ALIVE]-LED [NET]-LED [LAN-1 LINK]-LED [LAN-2 LINK]-LED ...
- Seite 15 LED (Grün) zeigt an, dass das Gerät ein- bzw. ausgeschaltet ist. An: Die Stromversorgung ist eingeschaltet. Aus: Die Stromversorgung ist ausgeschaltet. Zeigt an, dass die Registrierung des DGE601A51 in der Cloud abge- schlossen ist und der Dienst gestartet wurde. Aus: Warten auf Beginn des Dienstes oder der Dienst wurde angehalten.
- Seite 16 1.3.3 Verkabelung Ein Beispiel für die DGE601A51-Verkabelung finden Sie im unten gezeigten Verkabe- lungsplan (Beispiel). <Verkabelungsplan (Beispiel)> Kabelkanal Installationsanleitung 3P581074-1D Deutsch DGE601A51/DGE602A51...
- Seite 17 Verkabelung zu jeder Klemme Führen Sie bei der Verkabelung von [plus ADP IF ], [RS-485], [DIII-1], nur DGE601A51 [DIII-2 ], [Do], [Di 1-4] und [Di 5-8 ] die Vorgänge an der nur DGE601A51 nur DGE601A51 Anschlussleiste durch und führen Sie die Verdrahtung wie unten gezeigt durch.
- Seite 18 Umgebungsbedingungen Stellen Sie sicher, dass die Installationsumgebung die folgenden Bedingungen erfüllt: • Umgebungstemperatur: -10 bis 50°C • Luftfeuchtigkeit: max. 85% rel. Luftfeuchtigkeit (ohne Kondensation) • Der Betrieb des DGE601A51 wird durch elektromagnetische Wellen nicht beeinträch- tigt. 1.4.3 Erforderlicher Abstand Die unten dargestellte Abbildung gibt den erforderlichen Abstand für die Installation an.
- Seite 19 Installation Sie können den DGE601A51 auf 2 Arten installieren. • Montage auf DIN-Schiene • Schraubbefestigung am Steuerungsgehäuse Montage auf DIN-Schiene 2.1.1 Installationsverfahren Montage auf einer 35-mm-DIN-Schiene. <Montage auf DIN-Schiene> Verwenden Sie keine Schrauben, um das Gerät auf der DIN-Schiene zu befestigen.
- Seite 20 2.1.2 Demontage von der DIN-Schiene (1) Stützen Sie den DGE601A51 mit Ihrer Hand und bringen Sie alle oberen und unteren DIN-Schienenverriegelungen in die geöffnete Position. (2) Entfernen Sie den DGE601A51 von der DIN-Schiene. <Schritte zum Entfernen von einer DIN-Schiene> HINWEIS Wenn der Arbeitsbereich zum Entfernen der DIN-Schienen schmal ist und Sie die DIN-Schienenverriegelungen nicht mit Ihren Fingern bedienen können, können Sie die...
- Seite 21 • Holzschraube (3 mm Durchmesser x 15 mm Länge) zur Befestigung des Gehäuses, 6 Stck. 2.2.2 Installationsverfahren (1) Bringen Sie alle DIN-Schienenverriegelungen in die geöffnete Position. (2) Sichern Sie das Gerät mit den Schrauben durch alle Schraubenlöcher der DIN-Schie- nenverriegelungen. <Schritte zur Montage am Steuerungsgehäuse> offen geschlossen geschlossen offen Deutsch Installationsanleitung 3P581074-1D DGE601A51/DGE602A51...
- Seite 22 Elektrische Leitungen In diesem Kapitel wird die Vorgehensweise zum Anschließen des DGE601A51 an DAIK- IN-Klimaanlagen oder andere Geräte beschrieben. Neben Klimaanlagen kann der DGE601A51 auch an eine Vielzahl anderer Geräte angeschlossen werden. Die erforder- lichen Anschlussverfahren variieren jedoch je nach anzuschließender Ausrüstung.
- Seite 23 Verwenden Sie für den Anschluss der DIII-NET-Kommunikationsleitung die Klemmen [F1] und [F2], die sich an der Vorderseite befinden und mit [DIII-1] und [DIII-2 nur DGE601A51 gekennzeichnet sind. Diese 2 Klemmen haben keine Polarität. Der folgende schematische Anschlussplan zeigt ein Beispiel für den Anschluss von mehr als zwei Klimaanlagen.
- Seite 24 <DIII-NET - Anschluss> • Bei Anschluss von mehreren Drähten an die Klemme des DIII-NET Der Anschluss mehrerer Drähte an 1 Klemme an der DGE601A51-Anschlussleiste ist nicht möglich. Wenn Sie mehrere Drähte anschließen möch- ten, verbinden Sie die Markierung (F1 oder F2), die Sie an die Klemme anschließen möch- ten, mit derselben Markierung wie in der Abbil- dung rechts gezeigt.
- Seite 25 1500 Meter oder weniger zu beschränken. 3.1.3 Vorsichtsmaßnahmen bei der Verwendung mehrerer zentralisierter Steuerungen "Zentralisierte Steuerung" bezieht sich auf das Gerät (z. B. den DGE601A51), das mehrere Klimaanlagen steuert. Neben dem DGE601A51 umfasst DAIKINs Produktportfolio eine große Bandbreite zentralisierter Steuerungen, die für verschiedene Anwendungen oder Gebäude- größen geeignet sind, die in Kombination verwendet werden können, um ein optimales Klima-...
- Seite 26 Sie können bis zu 64 Klimaanlagen an 1 DIII-Anschluss anschließen. Da es möglich ist, 2 Anschlüsse an 1 DGE601A51 anzuschließen, können Sie mit 1 DGE601A51 bis zu 128 Innengeräte steuern. Bei Verwendung des DGE601A52 oder DGE601A53 können Sie 64 Innengeräte hinzufügen. Bei Verwendung aller 8 DIII-Anschlüsse können Sie insgesamt maximal 512 Innengeräte anschließen...
- Seite 27 Anschließen eines WAGO I/O-Moduls In Kombination mit dem I/O-Modul kann das DGE601A51 maximal 960 Punkte zur Steu- erung von Nicht-DAIKIN-Peripheriegeräten wie etwa Beleuchtungsanlagen und Sicher- heitssystemen verbinden. Schließen Sie den DGE601A51 an den Abschluss der RS-485-Verkabelung an. WARNUNG • Stellen Sie sicher, dass Sie den Vorgang ausführen, während das Gerät ausge- schaltet ist.
- Seite 28 3.3.3 Adresseinrichtung <Bus-Koppler> Der am linken Ende der Knoten befindliche Bus-Koppler verfügt über Drehschalter zum Einstel- len der Adressen. Legen Sie für jeden Knoten eine eindeutige Adresse fest. Weitere Informationen finden Sie in der "Inbetrieb- nahmeanleitung". Installationsanleitung 3P581074-1D Deutsch DGE601A51/DGE602A51...
- Seite 29 Anschließen eines Not-Aus-Eingangsgeräts oder Leis- tungsmesser Der DGE601A51 kann Bedienvorgänge, wie den Not-Aus der Klimaanlagen, entspre- chend eines externen Signaleinspeisungsgeräts durchführen und eine Energiever- brauchsberechnung für jedes Klimagerät entsprechend den Impulseinspeisungen von einem Leistungsmesser. WARNUNG • Stellen Sie sicher, dass Sie den Vorgang ausführen, während das Gerät ausge- schaltet ist.
- Seite 30 • Wenn ein Sofortkontakt zur Auslösung eines Not-Aus verwendet wird, verwen- den Sie einen Kontakt mit einer Einschaltdauer von 200 ms oder mehr. HINWEIS Sobald das Not-Aus-Eingangssignal eingeschaltet wird, stoppen alle Klimaanlagen und starten erst wieder, wenn der Not-Aus-Eingang gelöscht ist. Installationsanleitung 3P581074-1D Deutsch DGE601A51/DGE602A51...
- Seite 31 Anschließen an Ausrüstungen, die Ausgangskontaktpunkte eingeben Mit Hilfe der Ausgangskontaktpunkte des DGE601A51 können Sie andere Ausrüstungen steuern, indem Sie die Kontakteingangspunkte der anderen Ausrüstung anschließen. WARNUNG • Stellen Sie sicher, dass Sie den Vorgang ausführen, während das Gerät ausge- schaltet ist. Ein Versäumnis kann einen Stromschlag zur Folge haben.
- Seite 32 Anschließen eines LAN-Kabels Über die Anschlüsse [LAN-1] und [LAN-2 ] können Sie den DGE601A51 nur DGE601A51 mit einem Netzwerk verbinden. HINWEIS Informationen zum Herstellen einer Verbindung zu einem Netzwerk erhalten Sie von Ihrem Netzwerkadministrator. 3.6.1 Anschlussposition und schematischer Verdrahtungsplan Verbinden Sie den Anschluss [LAN-1] und [LAN-2...
- Seite 33 Anschließen der Stromversorgung Schließen Sie den DGE601A51 an eine Stromquelle an. WARNUNG Stellen Sie sicher, dass Sie den Vorgang ausführen, während das Gerät ausge- schaltet ist. Schalten Sie die Stromversorgung erst ein, wenn alle Anschlüsse vorgenommen wurden. Ein Versäumnis kann einen Stromschlag zur Folge haben.
- Seite 34 Anschlussleiste ein. Drücken Sie den Knopf weiter nach oben, bis er hörbar einrastet. Stromversorgung Drücken Sie nach dem Einführen den Knopf an der Anschlussleiste für die Stromversor- gung fest und vollständig nach unten. <Anschlussleiste für Stromversorgung> Installationsanleitung 3P581074-1D Deutsch DGE601A51/DGE602A51...
- Seite 35 Schlechtes Beispiel Ausgefranst Zu kurz Verbogen Zu lang (4) Während Sie die Lasche in dem mit einem Dreieck gekennzeichneten Bereich einrasten lassen, bringen Sie die Abdeckung der Anschlussleiste an und befestigen Sie sie mit der Schraube. Deutsch Installationsanleitung 3P581074-1D DGE601A51/DGE602A51...
- Seite 36 Fest anziehen, bis sich das Stromkabel nicht mehr bewegt. <Mit Kabelbindern sichern> (6) Haken Sie die Abdeckung der Stromversorgung in die Lasche in dem mit einem Dreieck gekenn- zeichneten Bereich ein, schließen Sie die Abdeckung und befestigen Sie sie mit der Schraube. Installationsanleitung 3P581074-1D Deutsch DGE601A51/DGE602A51...
- Seite 37 • Die Stromversorgung erfordert die Installation eines Fehlerstrom-Schutzschal- ters und den Anschluss eines Erdungskabels. Stellen Sie nach der Installation eines Fehlerstrom-Schutzschalters sicher, dass nur das DGE601A51 daran angeschlossen ist. • Um Unfälle durch Kabelbruch oder -trennung zu vermeiden, befestigen Sie die Stromversorgungskabel mit Klemmen.
- Seite 38 <BACKUP-Schalter> INIT Einschalten der Stromversorgung für den DGE601A51 und Klimaanlagen Schalten Sie die Stromversorgung für den DGE601A51 und die an den DGE601A51 angeschlossenen Geräte ein. Schalten Sie zuerst die Stromversorgung für die Klimaanlagen und dann für den DGE601A51 ein. Nach einiger Zeit kann eine DIII-NET-Adresse eingestellt werden.
- Seite 39 MAIN", "Fernbedienungsgruppe SUB", "Innengerät-Airnet-Adresse", "Außengerät-Airnet-Adresse". HINWEIS Sie können das folgende Verfahren nicht ausführen, wenn die Hintergrundbeleuchtung des Displays ausgeschaltet ist. Drücken Sie in diesem Fall eine beliebige Taste, um die Hintergrundbeleuchtung einzu- schalten, bevor Sie den Vorgang starten. Deutsch Installationsanleitung 3P581074-1D DGE601A51/DGE602A51...
- Seite 40 2. Halten Sie die Tasten gedrückt. Das Menü wird angezeigt. <Schritt 2> 3. Verwenden Sie die Tasten und verschieben Sie in die Mitte des Bild- schirms. <Schritt 3> 4. Drücken Sie die Taste Der ausgewählte Bildschirm wird angezeigt. <Schritt 4> Installationsanleitung 3P581074-1D Deutsch DGE601A51/DGE602A51...
- Seite 41 HINWEIS [Group] wird nicht angezeigt, wenn der DGE601A51 nicht eingeschaltet ist. Schalten Sie den DGE601A51 ein und warten Sie eine Weile, bevor Sie versuchen, die Fernbedienung zu bedienen. [Group] wird auch nicht angezeigt, wenn der DGE601A51 nicht normal mit den Innen- geräten kommuniziert.
- Seite 42 Sie zur DIII-NET-Adresse. <Schritt 10> 11. Drücken Sie die Taste <Schritt 11> 12. Verwenden Sie die Tasten und wählen die Adresse aus, die Sie einstellen möchten. <Schritt 12> 13. Drücken Sie die Taste <Schritt 13> Installationsanleitung 3P581074-1D Deutsch DGE601A51/DGE602A51...
- Seite 43 14. Verwenden Sie die Tasten und wechseln Sie zu Drücken Sie die Taste . (Die DIII-NET-Adresse wird bestätigt.) <Schritt 14-1> <Schritt 14-2> Deutsch Installationsanleitung 3P581074-1D DGE601A51/DGE602A51...
- Seite 44 <Schritt 2> 3. Verwenden Sie die Tasten und wechseln Sie zu <Schritt 3> 4. Drücken Sie die Taste <Schritt 4> 5. Verwenden Sie die Tasten und wählen die Einheitennummer aus, die Sie einstellen möchten. <Schritt 5> Installationsanleitung 3P581074-1D Deutsch DGE601A51/DGE602A51...
- Seite 45 9. Drücken Sie die Taste , um das Kontrollkästchen zu aktivieren . (Die DIII-NET-Ad- resse kann jetzt geändert werden.) <Schritt 9> 10. Drücken Sie die Taste <Schritt 10> 11. Verwenden Sie die Tasten und gehen Sie zur DIII-NET-Adresse. <Schritt 11> Deutsch Installationsanleitung 3P581074-1D DGE601A51/DGE602A51...
- Seite 46 Adresse aus, die Sie einstellen möchten. <Schritt 13> 14. Drücken Sie die Taste <Schritt 14> 15. Verwenden Sie die Tasten und wechseln Sie zu Drücken Sie die Taste . (Die DIII-NET-Adresse wird bestätigt.) <Schritt 15-1> <Schritt 15-2> Installationsanleitung 3P581074-1D Deutsch DGE601A51/DGE602A51...
- Seite 47 <Schritt 2> 3. Verwenden Sie die Tasten und wechseln Sie zu <Schritt 3> 4. Drücken Sie die Taste <Schritt 4> 5. Verwenden Sie die Tasten und wählen die Einheitennummer aus, die Sie einstellen möchten. <Schritt 5> Deutsch Installationsanleitung 3P581074-1D DGE601A51/DGE602A51...
- Seite 48 9. Drücken Sie die Taste , um das Kontrollkästchen zu aktivieren . (Die Airnet-Ad- resse kann jetzt geändert werden.) <Schritt 9> 10. Drücken Sie die Taste <Schritt 10> 11. Verwenden Sie die Tasten und gehen Sie zur Airnet-Adresse. <Schritt 11> Installationsanleitung 3P581074-1D Deutsch DGE601A51/DGE602A51...
- Seite 49 Adresse aus, die Sie einstellen möchten. <Schritt 13> 14. Drücken Sie die Taste <Schritt 14> 15. Verwenden Sie die Tasten und wechseln Sie zu Drücken Sie die Taste . (Die Airnet-Adresse wird bestätigt.) <Schritt 15-1> <Schritt 15-2> Deutsch Installationsanleitung 3P581074-1D DGE601A51/DGE602A51...
- Seite 50 1. Drücken Sie die Taste <Schritt 1> 2. Verwenden Sie die Tasten und wechseln Sie zu Drücken Sie die Taste <Schritt 2> 3. Verwenden Sie die Tasten und wechseln Sie zu Drücken Sie die Taste <Schritt 3> Installationsanleitung 3P581074-1D Deutsch DGE601A51/DGE602A51...
- Seite 51 . (Die Airnet-Ad- resse kann jetzt bearbeitet werden.) <Schritt 5> 6. Drücken Sie die Taste <Schritt 6> 7. Verwenden Sie die Tasten und gehen Sie zur Airnet-Adresse. <Schritt 7> 8. Drücken Sie die Taste <Schritt 8> Deutsch Installationsanleitung 3P581074-1D DGE601A51/DGE602A51...
- Seite 52 ändern Sie die Airnet-Adresse. <Schritt 9> 10. Drücken Sie die Taste <Schritt 10> 11. Verwenden Sie die Tasten und wechseln Sie zu Drücken Sie die Taste . (Die Airnet-Adresse wird bestätigt.) <Schritt 11-1> <Schritt 11-2> Installationsanleitung 3P581074-1D Deutsch DGE601A51/DGE602A51...
- Seite 53 12. Verwenden Sie die Tasten und wechseln Sie zu Drücken Sie die Taste <Schritt 12> 13. Verwenden Sie die Tasten und wechseln Sie zu Drücken Sie die Taste . Sie kehren nun zum Startbildschirm zurück. <Schritt 13-1> <Schritt 13-2> Deutsch Installationsanleitung 3P581074-1D DGE601A51/DGE602A51...
- Seite 54 MAIN", "Fernbedienungsgruppe SUB", "Innengerät-Airnet-Adresse", "Außengerät-Airnet-Adresse". HINWEIS Sie können das folgende Verfahren nicht ausführen, wenn die Hintergrundbeleuchtung des Displays ausgeschaltet ist. Drücken Sie in diesem Fall eine beliebige Taste, um die Hintergrundbeleuchtung einzu- schalten, bevor Sie den Vorgang starten. Installationsanleitung 3P581074-1D Deutsch DGE601A51/DGE602A51...
- Seite 55 Einstlg HINWEIS Das Menü [IG-Zentral / DBACS - Adresse] wird nicht angezeigt, wenn der DGE601A51 nicht eingeschaltet ist. Schalten Sie den DGE601A51 ein und warten Sie eine Weile, bevor Sie versuchen, die Fernbedienung zu bedienen. Das Menü [IG-Zentral / DBACS - Adresse] wird auch nicht angezeigt, wenn der DGE601A51 nicht normal mit den Innengeräten kommuniziert.
- Seite 56 7. Drücken Sie die Taste "Abbrechen" 1 Mal. Sie kehren nun zu der in Schritt 7-2 gezeig- ten Anzeige zurück. <Schritt 7-1> Zentraladresse IG Master Gr Addr. 1-03 Zurück Lösen <Schritt 7-2> IG-Zentral / DBACS - Adresse Zentraladresse IG Master Zentraladresse IG Slave Zurück Einstlg Installationsanleitung 3P581074-1D Deutsch DGE601A51/DGE602A51...
- Seite 57 4. Wenn bereits eine Adresse auf [Set] gesetzt ist, drücken Sie die Menü/OK-Taste, um die aktuelle Adresseinstellung aufzuheben. Die Anzeige wechselt von [Release] zu [Set], und Sie können jetzt die Adresse ändern. <Schritt 4> Zentraladresse IG Slave Unit No. Gr Addr. Release 1-00 Zurück Fixieren Deutsch Installationsanleitung 3P581074-1D DGE601A51/DGE602A51...
- Seite 58 S e t t i n g l i s t e I G M i n . S o l l we r t d i f fe r n z IG-Zentral / DBACS - Adresse IG-Air net / Checker - Adresse Zurück Einstlg Installationsanleitung 3P581074-1D Deutsch DGE601A51/DGE602A51...
- Seite 59 4. Wenn bereits eine Adresse auf [Set] gesetzt ist, drücken Sie die Menü/OK-Taste, um die aktuelle Adresseinstellung aufzuheben. Die Anzeige wechselt von [Release] zu [Set], und Sie können jetzt die Adresse ändern. <Schritt 4> IG-Air net / Checker - Adresse Unit No. Address Release Zurück Fixieren Deutsch Installationsanleitung 3P581074-1D DGE601A51/DGE602A51...
- Seite 60 S e t t i n g l i s t e I G M i n . S o l l we r t d i f fe r n z IG-Zentral / DBACS - Adresse IG-Air net / Checker - Adresse Zurück Einstlg Installationsanleitung 3P581074-1D Deutsch DGE601A51/DGE602A51...
- Seite 61 AG-Air net / Checker - Adresse Unit No. Address Release Zurück Fixieren 4. Verwenden Sie die Tasten Nach oben/Nach unten und ändern Sie die Airnet-Adresse. <Schritt 4> AG-Air net / Checker - Adresse Unit No. Address Release Zurück Fixieren Deutsch Installationsanleitung 3P581074-1D DGE601A51/DGE602A51...
- Seite 62 6. Drücken Sie die Taste "Abbrechen" 2 Mal. Sie kehren nun zu der in Schritt 6-2 gezeig- ten Anzeige zurück. <Schritt 6-1> AG-Air net / Checker - Adresse Unit No. Address Zurück Lösen <Schritt 6-2> Kühlen Sollwert Installationsanleitung 3P581074-1D Deutsch DGE601A51/DGE602A51...
- Seite 63 Einstellen der Adresse am Außengerät Einrichten am Außengerät Um den DGE601A51 verwenden zu können, müssen Sie eine Airnet-Adresse für das Außengerät festlegen. Außerdem müssen Sie bei Bedarf eine Anforderungsadresse festlegen und die Anforde- rungseinstellung aktivieren. Zur Festlegung der Adresse eines Außengeräts können Sie die Drucktasten auf der Pla- tine des Geräts verwenden.
- Seite 64 9. Drücken Sie die Taste BS3 2 Mal, um den Einstellwert zu bestätigen. 10. Drücken Sie die Taste BS1 1 Mal, um zum normalen Modus zurückzukehren. HINWEIS Wenn Sie die Anforderungssteuerung des externen Steuerungsadapters für das Außengerät verwenden möchten, müssen Sie diese Einstellung nicht vornehmen. Installationsanleitung 3P581074-1D Deutsch DGE601A51/DGE602A51...
- Seite 65 LED- (Segment-) Anzeige in dem unten gezeigten Zustand. Außenteil der Einstellelemente Außenteil der LED-Anzeige Segment-Anzeige AIRNET-Ad- H7P SEG1 SEG2 SEG3 resseinstellung des Außengeräts Anforderungsad- resseinstellung Anforderungsein- stellung aktiviert/ deaktiviert Die Adresseinstellung des Außengeräts ist damit abgeschlossen. Die Installation des DGE601A51 ist damit abgeschlossen. Deutsch Installationsanleitung 3P581074-1D DGE601A51/DGE602A51...
- Seite 66 Kurzanleitung Zurücksetzen des Geräts Das DGE601A51 kann durch Drücken der Taste [RESET//] neu gestartet werden. Betätigen Sie die Taste [RESET//] mit einem dünnen Stab oder einem ähnlichen Gegen- stand. <RESET> INIT RESET// BACKUP VORSICHT Führen Sie den Vorgang nicht mit einem spitzen Gegenstand durch. Dies kann eine Fehlfunktion zur Folge haben.
- Seite 67 3P581074-1D EM18A018A (2204) HT...
