6.1.2 Justierung der Messbereichsspanne mit dem PC
Die Justierung des TORRIX kann mit dem TORRIX Konfigurationstool am PC erfolgen, siehe
Technische Dokumentation:

TORRIX Configuration Tool, Art.-Nr. 350257
Die Konfiguration mit dem PC darf nur außerhalb der explosionsgefährdeten
Zone ausgeführt werden.
Für den Anschluss des TORRIX am PC sind der FAFNIR USB-Adapter [TORRIX] und der
M12-Adapter erforderlich (Art.-Nr. 900223):
Sondenkopfdeckel (1) mit Hilfe eines Maulschlüssels abschrauben
(1)
M12-Adapter auf die 4er Klemme im TORRIX aufstecken
(2)
M12-Stecker des Adapters mit dem FAFNIR USB Adapter verbinden
(3)
FAFNIR USB-Adapter mit dem PC verbinden
(4)

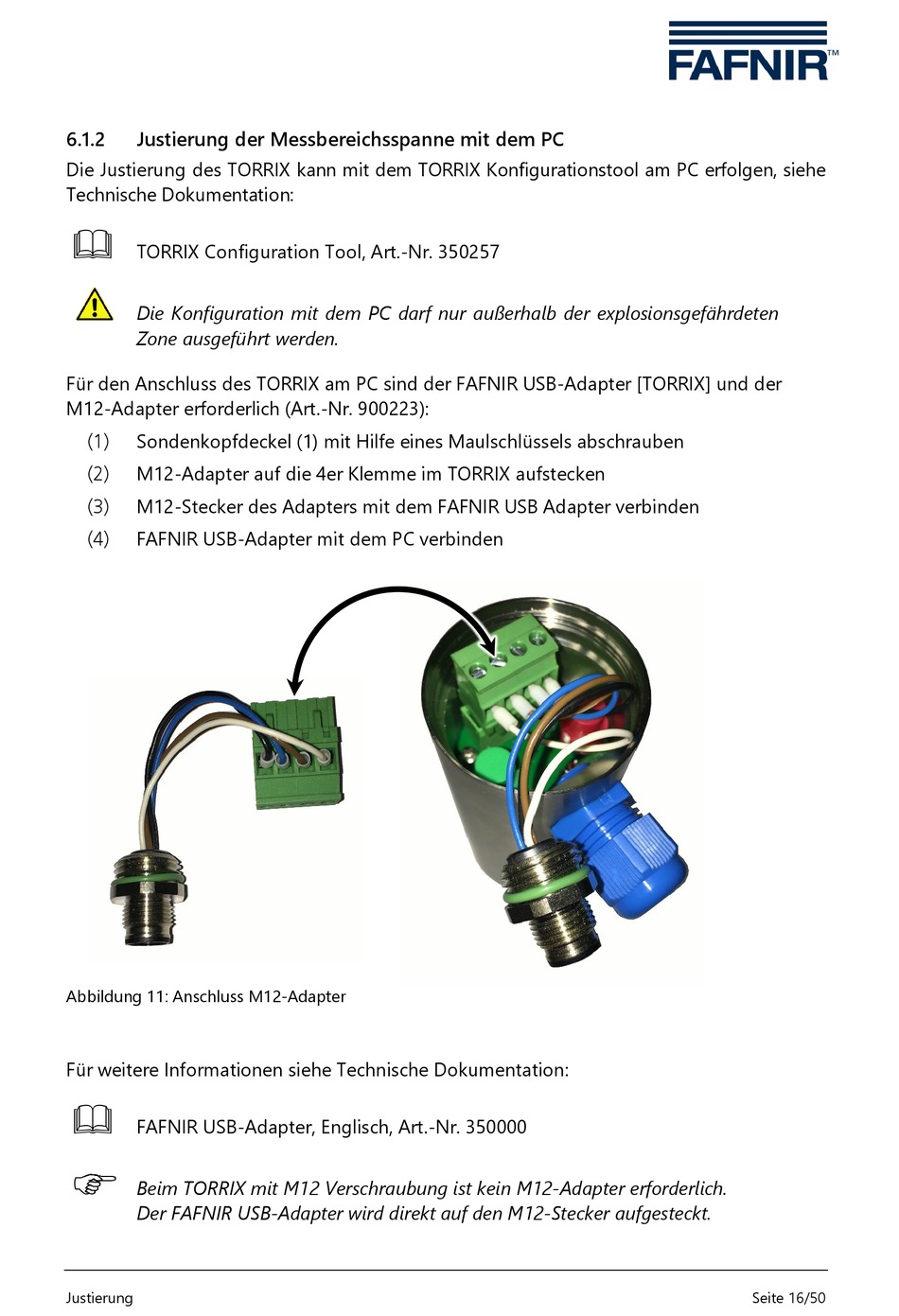

Abbildung 11: Anschluss M12-Adapter
Für weitere Informationen siehe Technische Dokumentation:

FAFNIR USB-Adapter, Englisch, Art.-Nr. 350000
Beim TORRIX mit M12 Verschraubung ist kein M12-Adapter erforderlich.
Der FAFNIR USB-Adapter wird direkt auf den M12-Stecker aufgesteckt.
