5.3.2 M12 Steckverbindung
Falls noch nicht verbunden, stecken Sie die M12 Buchse des FAFNIR Anschlusskabels
•
auf den M12 Stecker des Sondenkopfes. Drehen Sie die Überwurfmutter der M12
Buchse erst handfest an und sichern Sie die Mutter dann mit einem Maulschlüssel
durch eine 180° Drehung. Das Anzugsmoment sollte zwischen 100...150 Ncm lie-
gen.
Verbinden Sie das vom Auswertegerät kommende Kabel mit dem FAFNIR
•
Anschlusskabel, z.B. unter Verwendung einer Installations-Muffe, in der
folgenden Belegung:
Signal
Spannung +
intern genutzt
Spannung –
intern genutzt

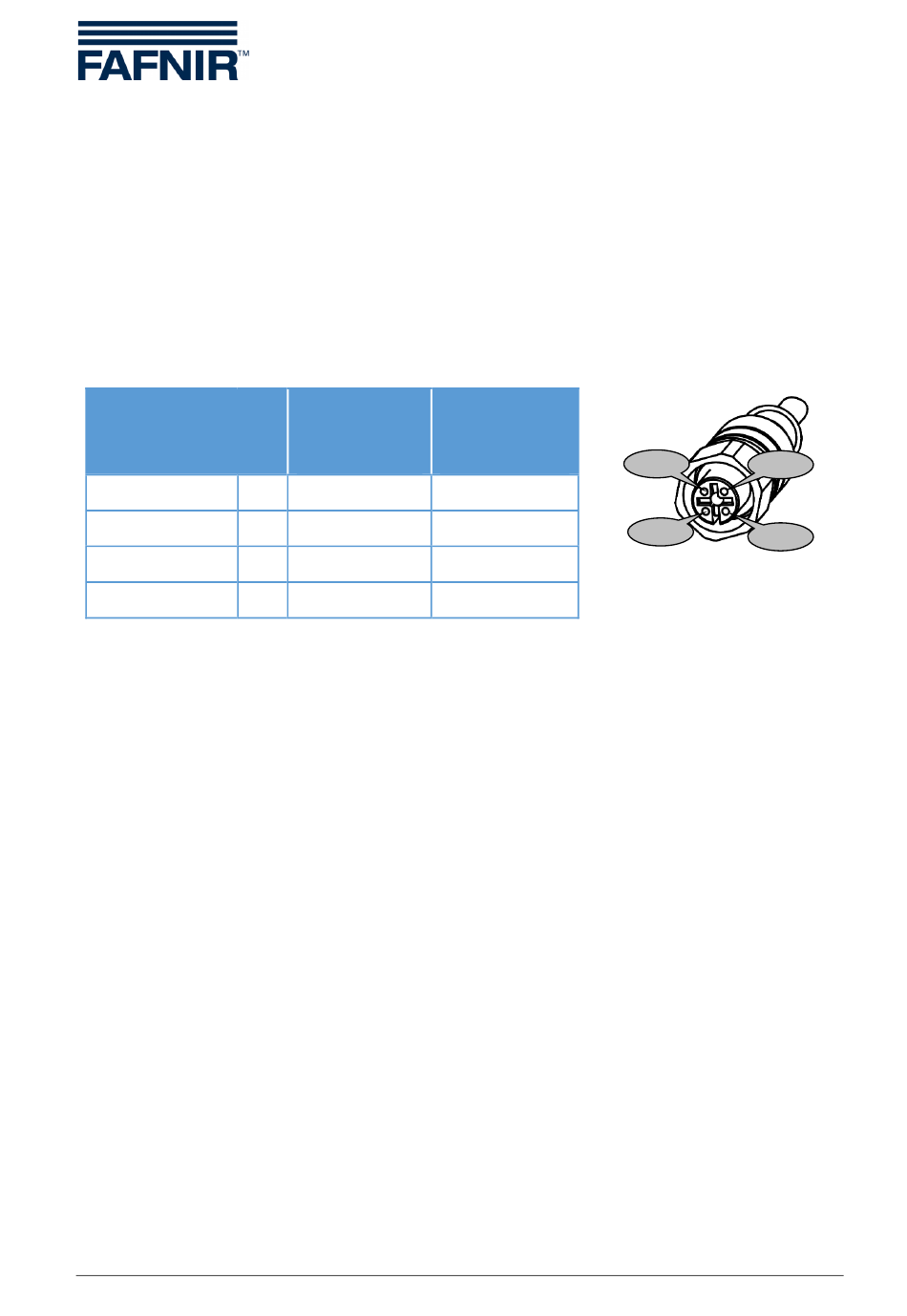

Anschlussbelegung der M12 Buchse des FAFNIR Anschlusskabels
Das Anschlusskabel zwischen TORRIX ... und zugehörigem Betriebsmittel muss die folgen-
den Eigenschaften aufweisen:
2-adriges, nicht abgeschirmtes Kabel
•
Für Ex-Anwendungen Farbe blau oder blau gekennzeichnet
•
(Kabel für eigensichere Stromkreise)
Seite 13/50
Farbkodierung Belegung
des FAFNIR der M12
Kabels Buchse
braun Pin 1
weiß Pin 2
blau Pin 3
schwarz Pin 4
Pin 3 Pin 4
Pin 2
Pin 1
