Justage
6.1
Messbereichsspanne am Füllstandsensor
Zur Justage der 4 mA- und 20 mA-Punkte am Füllstandsensor CONDURIX dienen zwei
Tasten und eine Leuchtdiode (LED) im Anschlussbereich des Sensorkopfes.
Werkseitig ist der Füllstandsensor auf die maximale Spanne mit 4 mA am Sondenfuß und
20 mA am Sensorkopf eingestellt. Die Messbereichsspanne kann zur Anpassung an den
jeweiligen Behälter individuell eingestellt werden, ein Mindestabstand der beiden Punkte
von 10 mm darf jedoch nicht unterschritten werden. Wird dieser Mindestabstand unter-
schritten, kehrt sich die Anzeigerichtung des Füllstandsensors automatisch um. Der
Messwert wird dann invers ausgegeben.
Justage der Messbereichsspanne (siehe Abbildung 5):

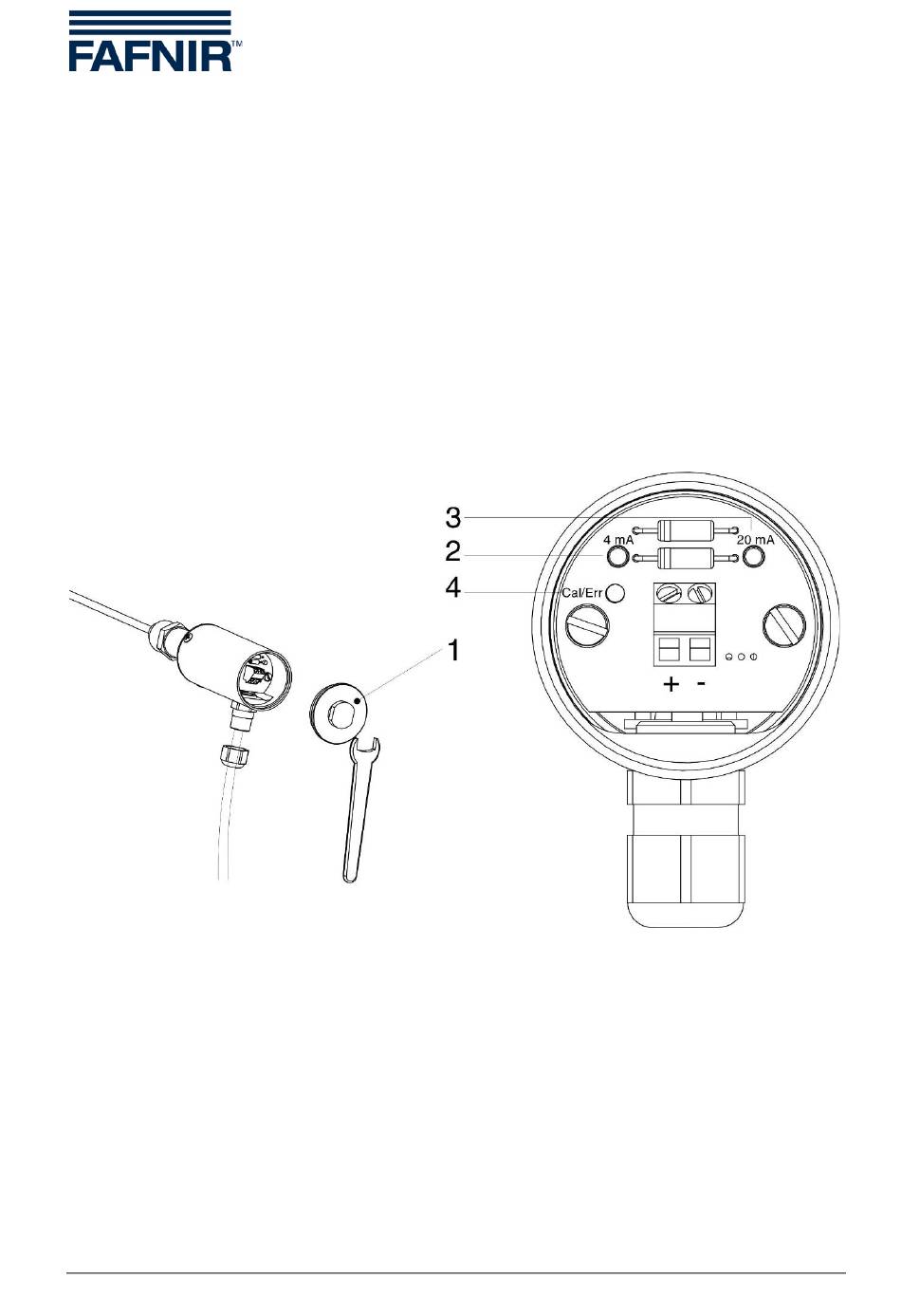

Abbildung 5: Justage Messbereichsspanne
(1)
Deckel (1) mit Hilfe eines Maulschlüssels (SW 19) abschrauben.
(2)
4 mA-Taste (2) oder 20 mA-Taste (3) über einen Zeitraum von mindestens
3 Sekunden gedrückt halten.
Der Füllstandsensor befindet sich nun im Justagemodus. Die grüne LED (4) „Cal/Err"
blinkt. Die Stromaufnahme des Füllstandsensors beträgt 12 mA. Der Füllstandsensor
bleibt ohne erneuten Tastendruck für 20 Sekunden im Justagemodus und wechselt dann
ohne Änderung zurück zum Messmodus.
Im Justagemodus können nun der 4 mA-Punkt, sowie der 20 mA-Punkt oder beide Refe-
renzpunkte in beliebiger Reihenfolge verändert werden.
