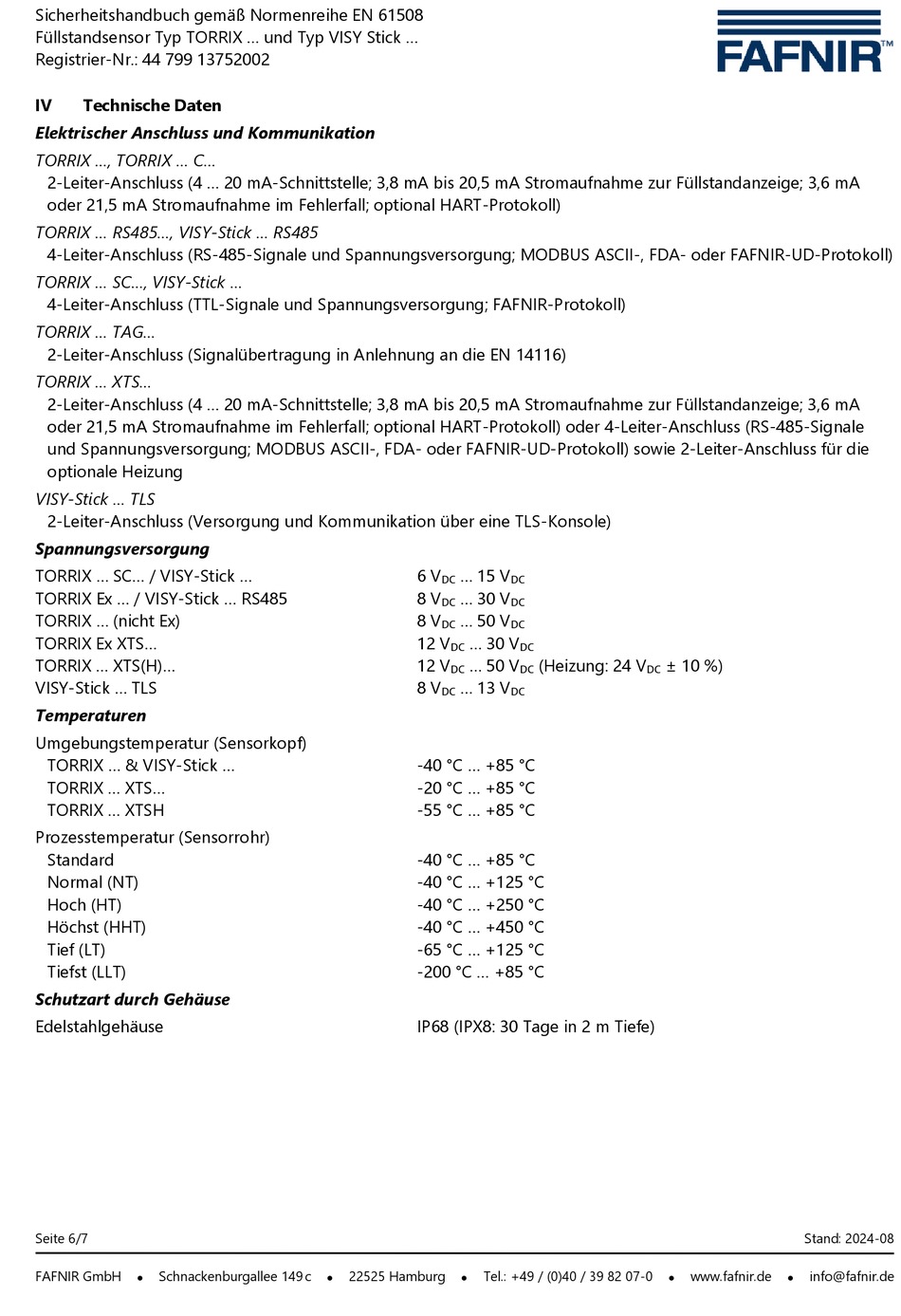

Sicherheitshandbuch gemäß Normenreihe EN 61508
Füllstandsensor Typ TORRIX ... und Typ VISY Stick ...
Registrier-Nr.: 44 799 13752002
IV
Technische Daten
Elektrischer Anschluss und Kommunikation
TORRIX ..., TORRIX ... C...
2-Leiter-Anschluss (4 ... 20 mA-Schnittstelle; 3,8 mA bis 20,5 mA Stromaufnahme zur Füllstandanzeige; 3,6 mA
oder 21,5 mA Stromaufnahme im Fehlerfall; optional HART-Protokoll)
TORRIX ... RS485..., VISY-Stick ... RS485
4-Leiter-Anschluss (RS-485-Signale und Spannungsversorgung; MODBUS ASCII-, FDA- oder FAFNIR-UD-Protokoll)
TORRIX ... SC..., VISY-Stick ...
4-Leiter-Anschluss (TTL-Signale und Spannungsversorgung; FAFNIR-Protokoll)
TORRIX ... TAG...
2-Leiter-Anschluss (Signalübertragung in Anlehnung an die EN 14116)
TORRIX ... XTS...
2-Leiter-Anschluss (4 ... 20 mA-Schnittstelle; 3,8 mA bis 20,5 mA Stromaufnahme zur Füllstandanzeige; 3,6 mA
oder 21,5 mA Stromaufnahme im Fehlerfall; optional HART-Protokoll) oder 4-Leiter-Anschluss (RS-485-Signale
und Spannungsversorgung; MODBUS ASCII-, FDA- oder FAFNIR-UD-Protokoll) sowie 2-Leiter-Anschluss für die
optionale Heizung
VISY-Stick ... TLS
2-Leiter-Anschluss (Versorgung und Kommunikation über eine TLS-Konsole)
Spannungsversorgung
TORRIX ... SC... / VISY-Stick ...
TORRIX Ex ... / VISY-Stick ... RS485
TORRIX ... (nicht Ex)
TORRIX Ex XTS...
TORRIX ... XTS(H)...
VISY-Stick ... TLS
Temperaturen
Umgebungstemperatur (Sensorkopf)
TORRIX ... & VISY-Stick ...
TORRIX ... XTS...
TORRIX ... XTSH
Prozesstemperatur (Sensorrohr)
Standard
Normal (NT)
Hoch (HT)
Höchst (HHT)
Tief (LT)
Tiefst (LLT)
Schutzart durch Gehäuse
Edelstahlgehäuse
Seite 6/7
