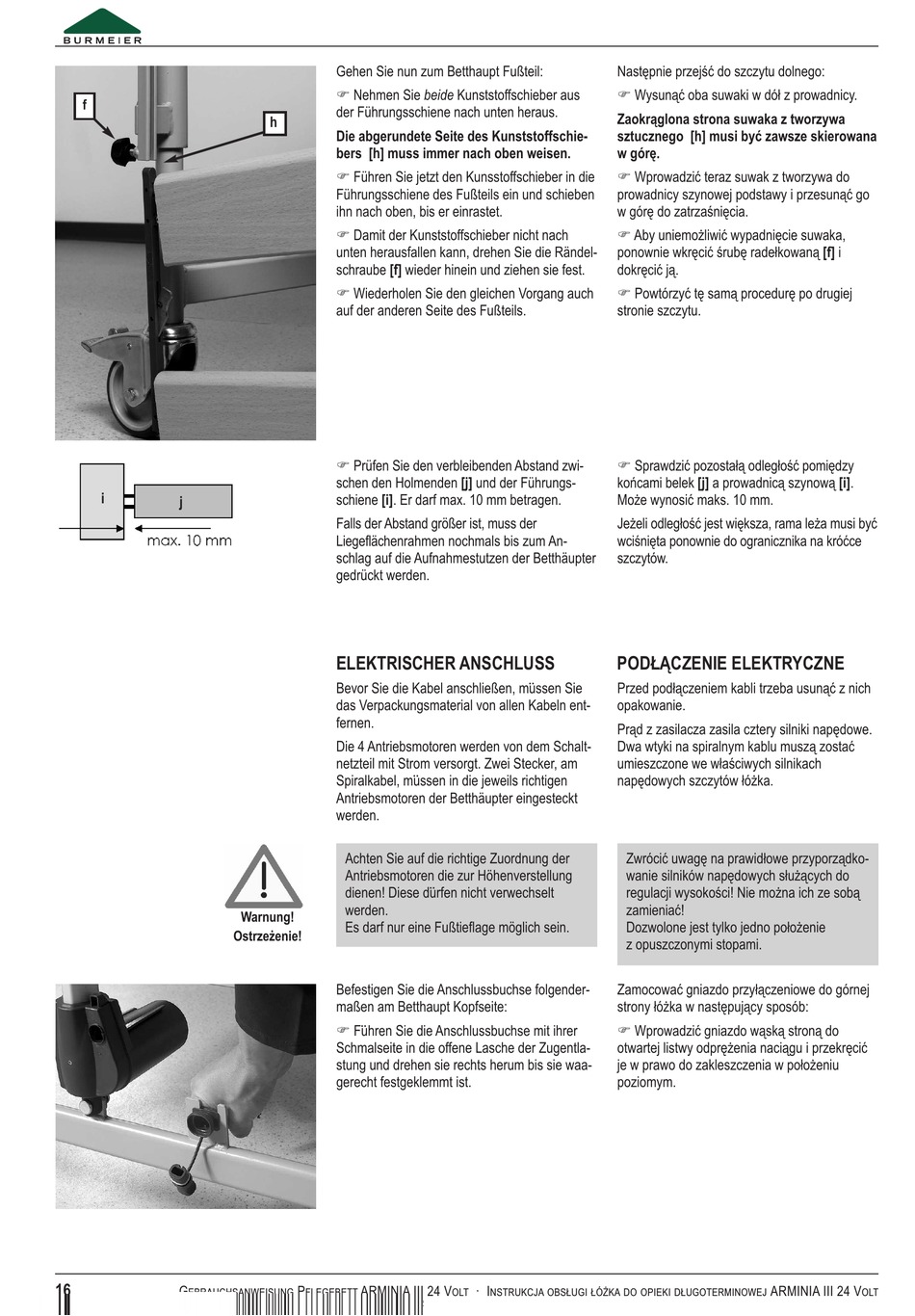

Gehen Sie nun zum Betthaupt Fußteil:
Nehmen Sie eide Kunst stoff schieber aus
der Führungsschiene nach unten heraus.
h
Die abgerundete Seite des Kunststoffschie-
bers [h] muss immer nach oben weisen.
Führen Sie jetzt den Kunsstoffschieber in die
Führungsschiene des Fußteils ein und schieben
ihn nach oben, bis er einrastet.
damit der Kunststoffschieber nicht nach
unten herausfallen kann, drehen Sie die Rändel-
schraube [f] wieder hinein und ziehen sie fest.
Wiederholen Sie den gleichen Vorgang auch
auf der anderen Seite des Fußteils.
Prüfen Sie den verbleibenden Abstand zwi-
schen den Holmenden [j] und der Führungs-
schiene [i]. Er darf max. 10 mm betragen.
Falls der Abstand größer ist, muss der
Liegeflächen rahmen nochmals bis zum An-
schlag auf die Aufnahmestutzen der Betthäupter
gedrückt werden.

ElEKtRISCHER ANSCHlUSS

Bevor Sie die Kabel anschließen, mü s sen Sie
das Verpackungsmaterial von allen Kabeln ent-
fernen.
die 4 Antriebsmotoren werden von dem Schalt-
netzteil mit Strom versorgt. Zwei Stecker, am
Spiralkabel, mü s sen in die jeweils richtigen
Antriebsmotoren der Betthäupter eingesteckt
werden.
Achten Sie auf die richtige Zuordnung der
Antriebsmotoren die zur Höhenverstellung
dienen! diese dü r fen nicht verwechselt
werden.
Warnung!
Es darf nur eine Fußtieflage möglich sein.
Ostrzeżenie!
Befestigen Sie die Anschlussbuchse folgender-
maßen am Betthaupt Kopfseite:
Fü h ren Sie die Anschlussbuchse mit ihrer
Schmalseite in die offene Lasche der Zugentla-
stung und drehen sie rechts herum bis sie waa-
gerecht festgeklemmt ist.
P ARMINIA III 24 V
FLEGEBETT
Następnie przejść do szczytu dolnego:
Zaokrąglona strona suwaka z tworzywa
sztucznego [h] musi być zawsze skierowana
w górę.
prowadnicy szynowej podstawy i przesunąć go
w górę do zatrzaśnięcia.
ponownie wkręcić śrubę radełkowaną [f] i
dokręcić ją.
stronie szczytu.
końcami belek [j] a prowadnicą szynową [i].
Może wynosić maks. 10 mm.
jeżeli odległość jest większa, rama leża musi być
wciśnięta ponownie do ogranicznika na króćce
szczytów.
PODŁąCZENIE ElEKtRyCZNE
Przed podłączeniem kabli trzeba usunąć z nich
opakowanie.
Prąd z zasilacza zasila cztery silniki napędowe.
dwa wtyki na spiralnym kablu muszą zostać
umieszczone we właściwych silnikach
napędowych szczytów łóżka.
Zwrócić uwagę na prawidłowe przyporządko-
wanie silników napędowych służących do
regulacji wysokości! Nie można ich ze sobą
zamieniać!
dozwolone jest tylko jedno położenie
z opuszczonymi stopami.
Zamocować gniazdo przyłączeniowe do górnej
strony łóżka w następujący sposób:
otwartej listwy odprężenia naciągu i przekręcić
je w prawo do zakleszczenia w położeniu
poziomym.
· I
OLT NSTRUKcjA OBSłUGI łóżKA dO OPIEKI dłUGOTERMINOWEj
Wysunąć oba suwaki w dół z prowadnicy.
Wprowadzić teraz suwak z tworzywa do
Aby uniemożliwić wypadnięcie suwaka,
Powtórzyć tę samą procedurę po drugiej
Sprawdzić pozostałą odległość pomiędzy
Wprowadzić gniazdo wąską stroną do
