17
g
14
G
EBRAUcHSANWEISUNG
M H

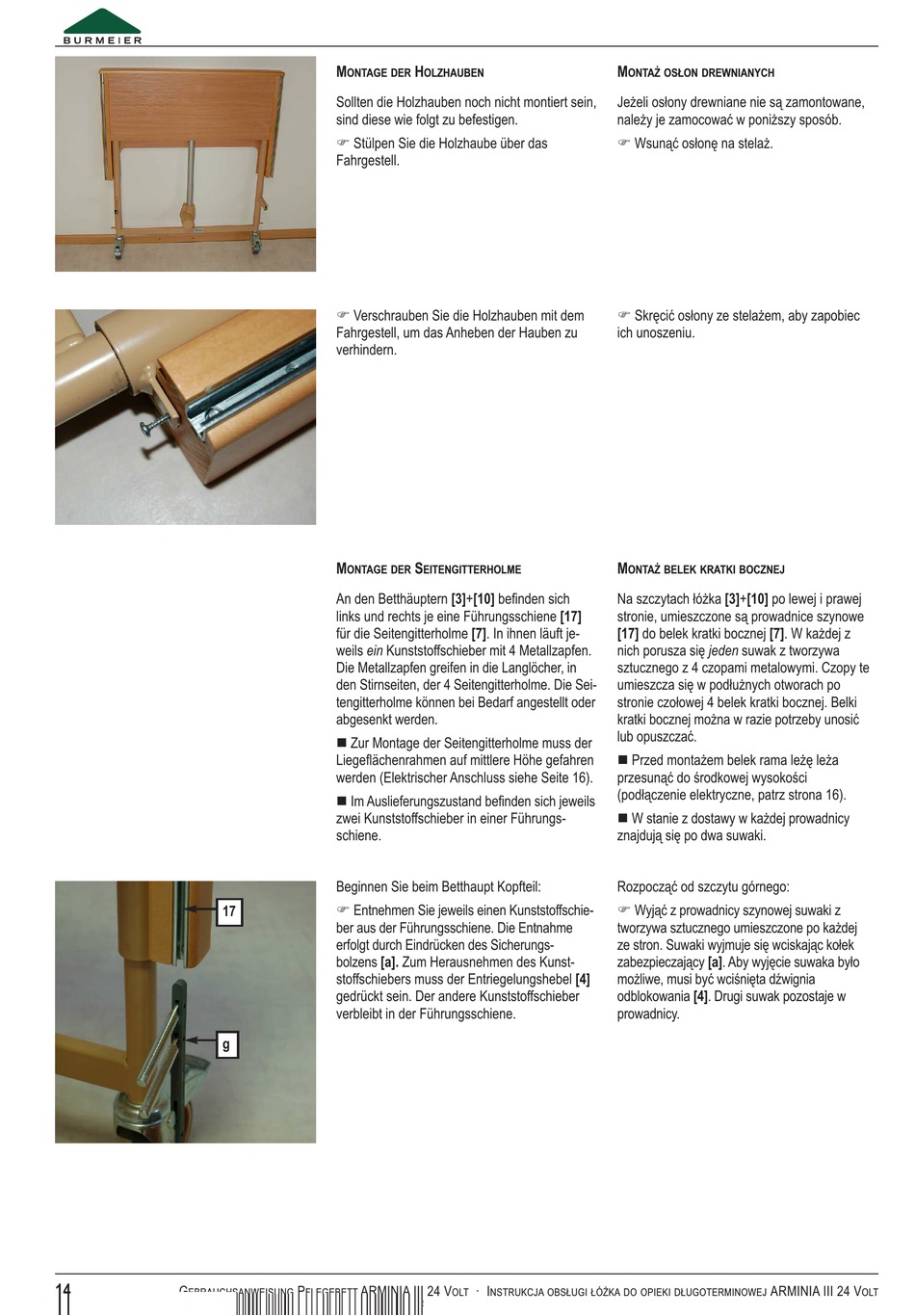

ONtAGE DER OlZHAUBEN
Sollten die Holzhauben noch nicht montiert sein,
sind diese wie folgt zu befestigen.
Stülpen Sie die Holzhaube über das
Fahrgestell.
Verschrauben Sie die Holzhauben mit dem
Fahrgestell, um das Anheben der Hauben zu
verhindern.
M S
ONtAGE DER EItENGIttERHOlME
An den Betthäuptern [3]+[10] befinden sich
links und rechts je eine Führungsschiene [17]
für die Seitengitterholme [7]. In ihnen läuft je-
weils ein Kunststoffschieber mit 4 Metallzapfen.
die Metallzapfen greifen in die Langlöcher, in
den Stirnseiten, der 4 Seitengitterholme. die Sei-
tengitterholme können bei Bedarf angestellt oder
abgesenkt werden.
n Zur Montage der Seitengitterholme muss der
Liegeflächenrahmen auf mittlere Höhe gefahren
werden (Elektrischer Anschluss siehe Seite 16).
n Im Auslieferungszustand befinden sich jeweils
zwei Kunststoffschieber in einer Führungs-
schiene.
Beginnen Sie beim Betthaupt Kopfteil:
Entnehmen Sie jeweils einen Kunststoffschie-
ber aus der Führungsschiene. die Entnahme
erfolgt durch Eindrücken des Sicherungs -
bolzens [a]. Zum Herausnehmen des Kunst-
stoffschiebers muss der Entriegelungshebel [4]
gedrückt sein. der andere Kunststoffschieber
verbleibt in der Führungsschiene.
P ARMINIA III 24 V
FLEGEBETT OLT
M
ONtAż OSŁON DREWNIANyCH
jeżeli osłony drewniane nie są zamontowane,
należy je zamocować w poniższy sposób.
Wsunąć osłonę na stelaż.
Skręcić osłony ze stelażem, aby zapobiec
ich unoszeniu.
M
ONtAż BElEK KRAtKI BOCZNEj
Na szczytach łóżka [3]+[10] po lewej i prawej
stronie, umieszczone są prowadnice szynowe
[17] do belek kratki bocznej [7]. W każdej z
nich porusza się jeden suwak z tworzywa
sztucznego z 4 czopami metalowymi. czopy te
umieszcza się w podłużnych otworach po
stronie czołowej 4 belek kratki bocznej. Belki
kratki bocznej można w razie potrzeby unosić
lub opuszczać.
n Przed montażem belek rama leżę leża
przesunąć do środkowej wysokości
(podłączenie elektryczne, patrz strona 16).
n W stanie z dostawy w każdej prowadnicy
znajdują się po dwa suwaki.
Rozpocząć od szczytu górnego:
Wyjąć z prowadnicy szynowej suwaki z
tworzywa sztucznego umieszczone po każdej
ze stron. Suwaki wyjmuje się wciskając kołek
zabezpieczający [a]. Aby wyjęcie suwaka było
możliwe, musi być wciśnięta dźwignia
odblokowania [4]. drugi suwak pozostaje w
prowadnicy.
· I
NSTRUKcjA OBSłUGI łóżKA dO OPIEKI dłUGOTERMINOWEj
ARMINIA III 24 V
OLT
