Lenord+Bauer

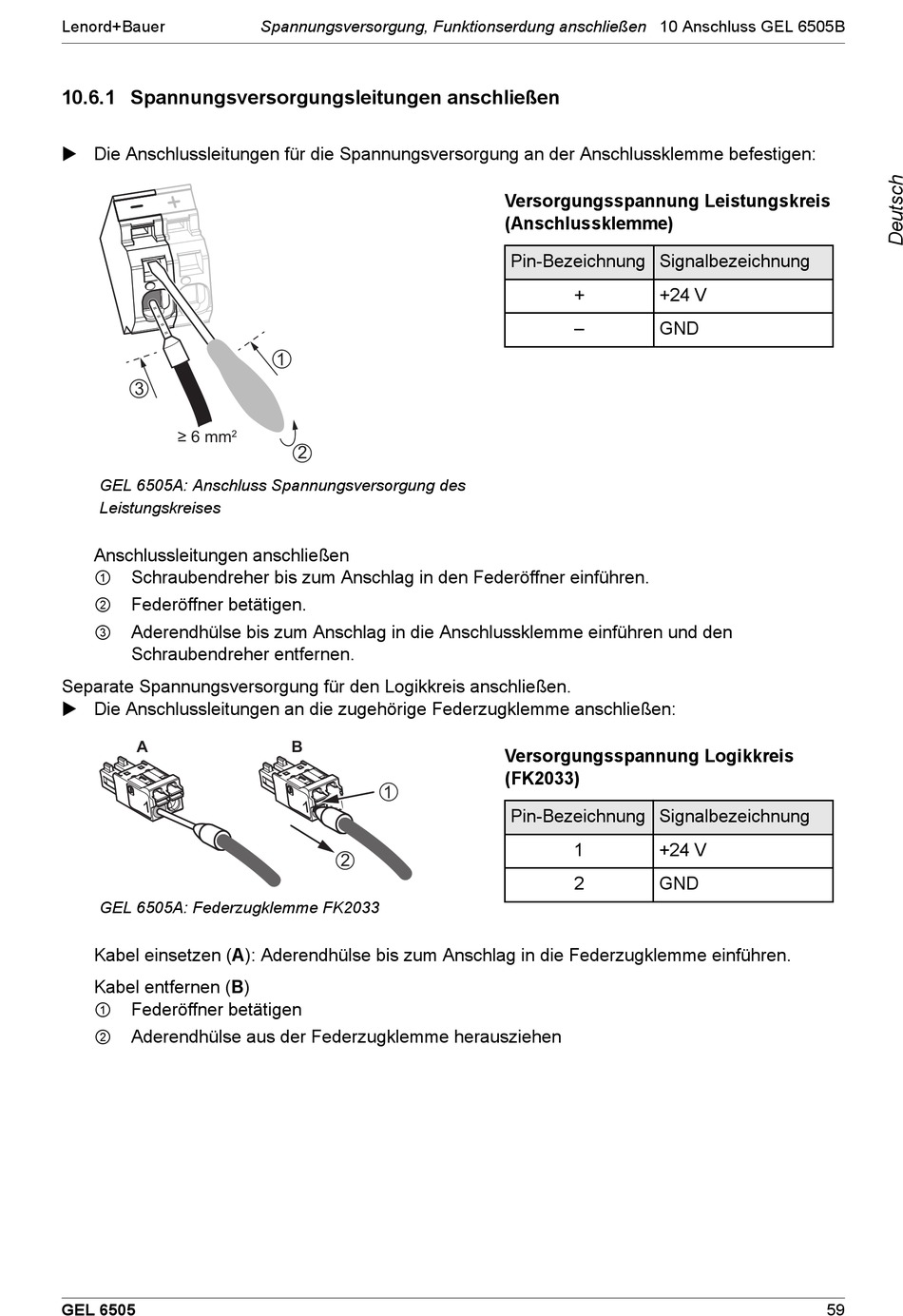

10.6.1 Spannungsversorgungsleitungen anschließen
 Die Anschlussleitungen für die Spannungsversorgung an der Anschlussklemme befestigen:
3
≥ 6 mm
2
GEL 6505A: Anschluss Spannungsversorgung des
Leistungskreises
Anschlussleitungen anschließen
Schraubendreher bis zum Anschlag in den Federöffner einführen.
Federöffner betätigen.
Aderendhülse bis zum Anschlag in die Anschlussklemme einführen und den
Schraubendreher entfernen.
Separate Spannungsversorgung für den Logikkreis anschließen.
 Die Anschlussleitungen an die zugehörige Federzugklemme anschließen:
A
GEL 6505A: Federzugklemme FK2033
Kabel einsetzen (A): Aderendhülse bis zum Anschlag in die Federzugklemme einführen.
Kabel entfernen (B)
Federöffner betätigen
Aderendhülse aus der Federzugklemme herausziehen
GEL 6505
Spannungsversorgung, Funktionserdung anschließen
1
2
B
1
2
10 Anschluss GEL 6505B
Versorgungsspannung Leistungskreis
(Anschlussklemme)
Pin-Bezeichnung Signalbezeichnung
+
+24 V
GND
Versorgungsspannung Logikkreis
(FK2033)
Pin-Bezeichnung Signalbezeichnung
1
+24 V
2
GND
59
