SeGMo-Box
Schnittstellen-Interface
zur Steuerung von bis zu
5 Stellantrieben
Technische Information
Allgemeines

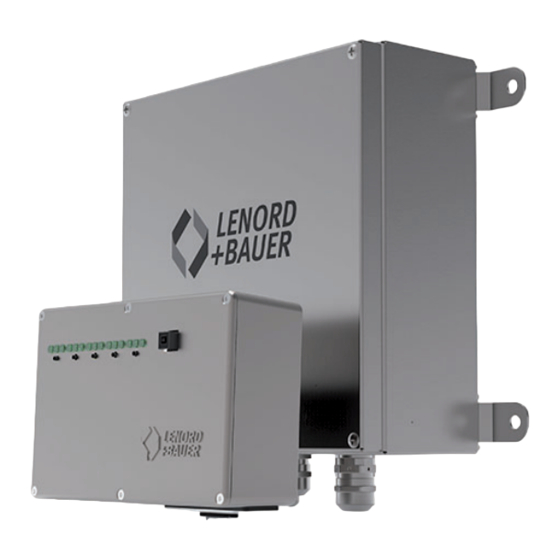

Die SeGMo-Box GEL 6505 ist die dezentrale Steuereinheit des
SeGMo-Systems und ist in zwei Varianten lieferbar. Bis zu fünf
Stellantriebe der SeGMo-Familie können mit Hybridkabeln di-
rekt angeschlossen werden. Die Installation des SeGMo-Sy-
stems ist kostenoptimiert und sehr kompakt. Die Motorleistung
der angeschlossenen Stellantriebe wird durch das Powermana-
gement des GEL 6505 überwacht und geschaltet. Zur Kommu-
nikation mit der zentralen Steuerung (SPS) sind steckbare
Schnittstellenmodule lieferbar. Mit Hilfe der SeGMo-Box können
die Stellantriebe auch ohne übergeordnete Anlagensteuerung
in Betrieb genommen werden.
Merkmale
■
Konfiguriert für bis zu fünf Stellantriebe der SeGMo-Familie
■
Versorgungsspannung:
24 V DC / max. 40 A (UL: max. 27,5 A)
■
Separater Anschluss von Leistungs- und Logikversorgung
möglich
■
Steckbare Schnittstellenmodule für CANopen,
PROFIBUS-DP, PROFINET IO / RT, EtherCAT, EtherNet/IP,
Sercos Ⅲ, POWERLINK
■
Schutzart IP 20, IP 68 oder IP 69K
■
Je nach Ausführung wahlweise mit
cULus Component Recognition oder cULus Listing
Vorteile
■
Kompakte Anschlusstechnik
■
Elektronische Sicherungen
■
Integriertes Powermanagement
■
Einfache Inbetriebnahme der Stellantriebe durch automati-
sche Parametrierung und Konfiguration
■
Support-Tool zur erweiterten Inbetriebnahme und Konfigura-
tion
Einsatzgebiete
■
Verpackungsmaschinen
■
Nahrungsmittel- und Abfüllanlagen
■
Holz- und Kunststoffbearbeitungsmaschinen
■
Druck- und Buchbindemaschinen
■
Weitläufige Produktionsanlagen
Technische Änderungen und Druckfehler vorbehalten.
Internet:
www.lenord.de
E-Mail:
info@lenord.de
Telefon: +49 208 9963–0
Lenord, Bauer & Co. GmbH
Dohlenstraße 32
46145 Oberhausen, Deutschland
GEL 6505
Stand 2020-11
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Lenord+Bauer SeGMo-Box GEL 6505A
Inhaltszusammenfassung für Lenord+Bauer SeGMo-Box GEL 6505A
- Seite 1 SeGMo-Box Schnittstellen-Interface GEL 6505 zur Steuerung von bis zu 5 Stellantrieben Technische Information Stand 2020-11 Allgemeines Die SeGMo-Box GEL 6505 ist die dezentrale Steuereinheit des SeGMo-Systems und ist in zwei Varianten lieferbar. Bis zu fünf Stellantriebe der SeGMo-Familie können mit Hybridkabeln di- rekt angeschlossen werden.
-
Seite 2: Beschreibung
Beschreibung Spannungsversorgung Die intelligente SeGMo-Box ist eine Komponente des SeGMo-Systems. Die Dimensionierung eines Netzteiles für den Betrieb der SeGMo-Box hängt von der Anzahl und Last der ange- SeGMo-System schlossenen Stellantriebe ab. Für den Betrieb der Das SeGMo-System ist geeignet zur effizienten Integration SeGMo-Box mit 5 Stellantrieben empfehlen wir ein span- mehrerer Stellantriebe in eine Maschine oder Anlage. -
Seite 3: Technische Daten
Technische Daten Gerätevariante GEL 6505A GEL 6505B Gerätedaten Montageort Hutschiene Nassbereich Gehäuseabmessungen (B×H×T) 188×120×56 mm 250×250×100 mm Gehäusematerial Aluminiumguss Edelstahl 1.4301 Gewicht 1 kg 4,5 kg Schutzart (Ausführung N/U) IP 20, IP 69K, EN 60529:2014-09 EN 60529:2014-09 Schutzart (Ausführung C) IP 20, IP 68, EN 60529:2014-09... -
Seite 4: Geräteübersicht
Geräteübersicht Beschreibung der Gehäusevarianten Eigenschaft Schutz- Ausführung UL-Prüfzeichen / UL-Schutzklasse cULus Recognized Com- ponent / - (1)(2) cULus Listed / Typ 1 Schutzart IP 20 IP 20 IP 20 IP 69K IP 69K IP 68 Zusätzliche Absicherung F1 bis F5 F1 bis F5 F1 bis F5 (3,15 A) der Hybridkabel... - Seite 5 Geräteübersicht Ansicht – Frontplatte GEL 6505A GEL 6505A mit Kabeleinführung Durch Montage des Deckels wird die Zugentlastung sicher gestellt. 1 LED-Zustandsanzeigen (3 je Stellantrieb) 2 Taster zur Direktansteuerung der Stellantriebe 3 Hybridkabeleinführung für Stellantriebe I bis V 4 Schnittstellen-Einschubmodul (montiert) 5 Kabeleinführung für Leistungsversorgung, Logikversorgung und Funktionserde 6 USB-Anschluss (Buchse, Typ B) DS21-6505 / (2020-11)
- Seite 6 Geräteübersicht Ansicht – Frontplatte GEL 6505B GEL 6505B, Ausführung N GEL 6505B, Ausführung U 4 3 2 1 4 3 2 1 4 3 2 1 4 3 2 1 DC in DC in DC in DC in Power Power Power Power Logic...
-
Seite 7: Anschlüsse Und Anschlussbelegungen
Anschlüsse und Anschlussbelegungen Anschlüsse Ausführung N und U 4 3 2 1 4 3 2 1 4 3 3 2 1 Innenansicht GEL 6505A Innenansicht GEL 6505B (Aufbau wie GEL 6505A) Pos. Anschluss Stellantriebe: interne Kommunikation (Sockelleiste Sicherungen F1 bis F5 Anschluss Stellantriebe: Spannungsversorgung (Sockelleiste Anschluss Stellantriebe: Erdschiene mit Kabelschellen für die Schirme der Hybridkabel Anschluss Box: Funktionserdungsleitung... - Seite 8 Anschlüsse und Anschlussbelegungen Leistungskreise Pos. Anschlussklemme Aderendhülse Pin- Aderquerschnitt Signal- SeGMo-Box Bezeich- bezeichnung nung Anschlussklemme Aderendhülse 6…10 mm +24 V – 6…10 mm Die Spannungsversorgung der Leistungs- und Logikkreise kann getrennt über Position (5) und (6) oder gemeinsam über Position (6) erfolgen. Anschlussbelegung –...
- Seite 9 Anschlüsse und Anschlussbelegungen Anschlüsse Ausführung C 4 3 2 1 4 3 2 1 Innenansicht GEL 6505A Innenansicht GEL 6505B (Aufbau wie GEL 6505A) Pos. Anschluss Stellantriebe: interne Kommunikation (Sockelleiste Sicherungen F1 bis F5 Anschluss Stellantriebe: Spannungsversorgung (Sockelleiste Anschluss Stellantriebe: Erdschiene mit Kabelschellen für die Schirme der Hybridkabel Anschluss Box: Funktionserdungsleitung Anschluss Box: Spannungsversorgung Logikkreise (Sockelleiste...
- Seite 10 Anschlüsse und Anschlussbelegungen Leistungskreise Pos. Anschlussklemme Aderendhülse Pin- Aderquerschnitt Signal- SeGMo-Box Bezeich- bezeichnung nung Anschlussklemme Aderendhülse 6…10 mm +24 V – 6…10 mm Die Spannungsversorgung der Leistungs- und Logikkreise kann getrennt über Position (5) und (6) oder gemeinsam über Position (6) erfolgen. Anschlussbelegung –...
- Seite 11 Anschlüsse und Anschlussbelegungen Funktionserdung GEL 6505A GEL 6505B Funktionserdung an der Erdschiene Erdungsbolzen Erdungsbolzen im Deckel Erdungsbolzen im Gehäuse Die Funktionserdung erfolgt über den Anschluss am Po- Der Anschluss der Funktionserdungsleitung im Strom- tentialausgleich im Schaltschrank. versorgungskabel kann über die Schraubbolzen innen im Gehäuse erfolgen.
-
Seite 12: Maßbilder
Maßbilder Maßbild SeGMo-Box – GEL 6505A Alle Maße in mm (≈ Circa-Maß) Allgemeintoleranz DIN ISO 2768 mittel DS21-6505 / (2020-11) - Seite 13 Maßbilder Maßbild SeGMo-Box – GEL 6505B, Ausführung N/U Kabelverschraubungen Anzahl Durchmesser Klemmbereich Anzugsmoment Durchführung Schnittstellenkabel (Maschinensteuerung), Leitung 3× 4,5…10 mm 1,5 Nm zur Spannungsversorgung für Logikkreise, Funkti- onserdungsleitung 5× 6…13 mm 3 Nm Hybridkabel der 5 Stellantriebe Leitung zur Spannungsversorgung für Leistungs- 1×...
- Seite 14 Maßbilder Maßbild SeGMo-Box – GEL 6505B, Ausführung C Kabelverschraubungen Anzahl Durchmesser Klemmbereich Anzugsmoment Durchführung Hybridkabel der 5 Stell- 5× 9…10,5 mm 10 Nm antriebe Nicht verwendete Kabelverschraubung mit einem Verschlussstopfen abdichten (Artikel-Nr. ZB65X05) um die Schutzart zu gewährleisten. Alle Maße in mm (≈ Circa-Maß) Allgemeintoleranz DIN ISO 2768 mittel Werksseitig nicht verschlossene Gehäuseöffnungen sind vom Anwender gemäß...
- Seite 15 Typenschlüssel Typenschlüssel GEL 6505 Schutzart A IP 20 B IP 69K (Ausführung N/U) / IP68 (Ausführung C); nur mit Gehäuse VA lieferbar Gehäuse TR Trowalisierter Aluminiumguss, blank PB Pulverbeschichteter Aluminiumguss, schwarz PG Pulverbeschichteter Aluminiumguss, grau RAL 9006 VA Edelstahl (nur mit Schutzart B lieferbar) Steckplatz –...
-
Seite 16: Anschlusszubehör
Anschlusszubehör Übersicht Einschubmodule für GEL 6505A Beschreibung Artikel-Nr. PROFIBUS-DP Einschubmodul mit 1 × Sub-D-Anschluss, inkl. Befestigungsschrauben BG5031 CANopen Einschubmodul mit 1 × Sub-D-Anschluss, inkl. Befestigungsschrauben BG5032 EtherCAT Einschubmodul mit 2 × RJ45-Anschlüssen, inkl. Befestigungsschrauben BG5033 EtherNet I/P Einschubmodul mit 2 × RJ45-Anschlüssen, inkl. Befestigungsschrauben BG5034 PROFINET IO / RT Einschubmodul mit 2 ×... - Seite 17 Anschlusszubehör Allgemeines Zubehör Beschreibung Artikel-Nr. Zubehör Federzugklemme ZB65X03 ■ 5× Federzugklemmen (Anschluss Stellantriebe: interne Kommunikation / Spannungsversor- gung für Ausführung N/U), Artikel-Nr.: FK2039 Zubehör Federzugklemme ZB65X02 ■ 5× Federzugklemme (Spannungsversorgung Logikkreise), Artikel-Nr.: FK2033 Zubehör Gabel-Kabelschuh ZB65X01 ■ 5× Gabel-Kabelschuh M4 für Kabel 4–6 mm , Artikel-Nr.: LZ1234 SeGMo-Connect konfektionierbares Hybridkabel zum Anschluss von Stellantrieben an die SeGMo-Box...
- Seite 18 Anschlusszubehör Allgemeines zu SeGMo-Connect Das Hybridkabel SeGMo-Connect ist für den bewegten Einsatz in Schleppketten ausgelegt. Es ist in den Varianten lebensmitteltauglich, halogenfrei und als cULus Recogni- zed Component lieferbar. Das Hybridkabel ist unter dem Außenmantel geschirmt. Der innenliegende Kommunikati- onsstrang wird vollständig isoliert geführt und ist mehrfach geschirmt.
-
Seite 19: Ihre Notizen
Ihre Notizen: DS21-6505 / (2020-11) - Seite 20 Lenord, Bauer & Co. GmbH Dohlenstraße 32 46145 Oberhausen, Deutschland Telefon: +49 208 9963–0 Telefax: +49 208 676292 Internet: www.lenord.de E-Mail: info@lenord.de Technische Änderungen und Druckfehler vorbehalten. DS21-6505 / (2020-11)
