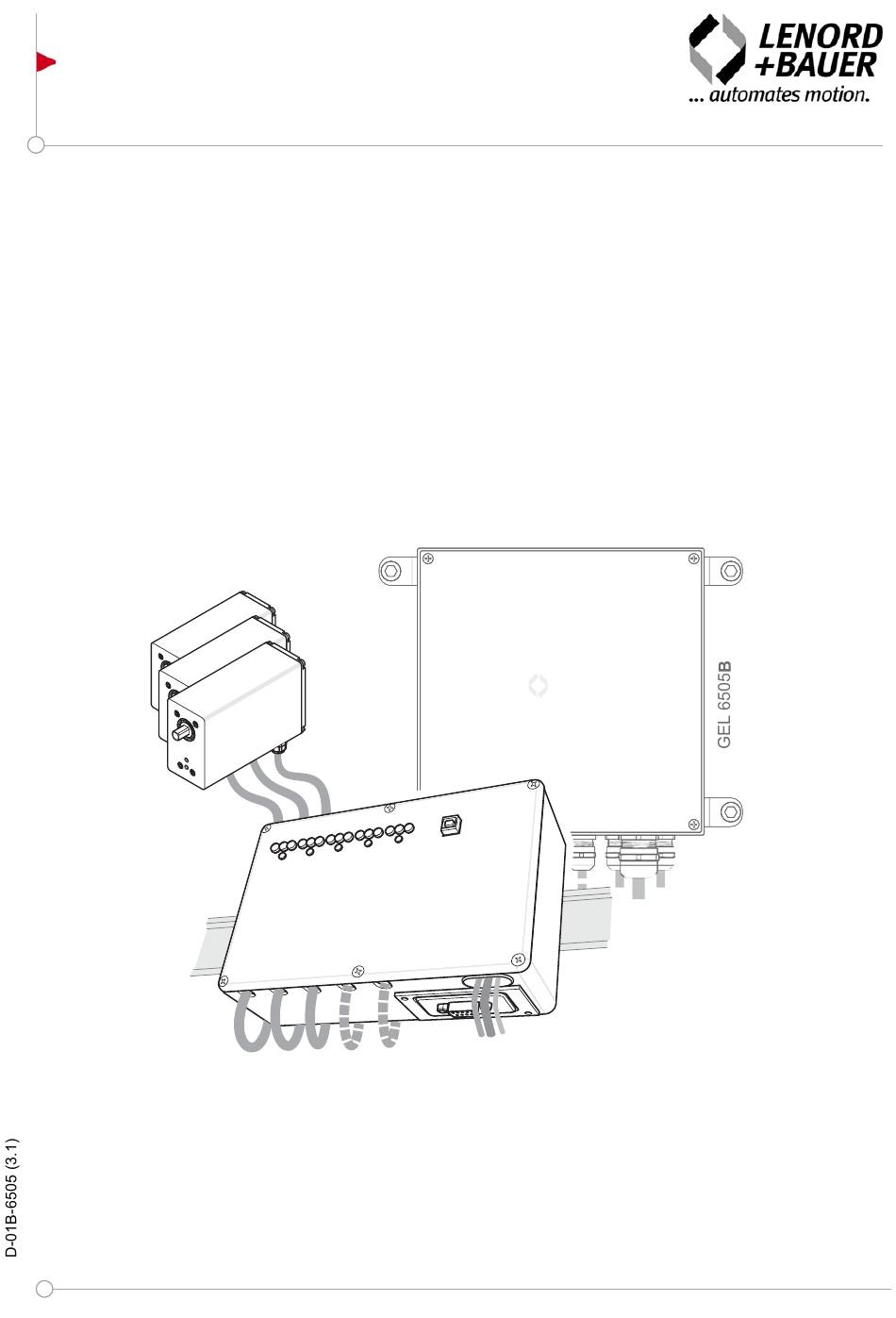

- Seite 1 PowerDRIVE-Box GEL 6505 Feldbus-Interface zur Ansteuerung von bis zu 5 PowerDRIVE-Stellantrieben Betriebsanleitung LENORD + BAUER PowerDRIVE-Box GEL 6110 GEL 6505A Irrtum und technische Änderungen vorbehalten. 2014-05...
- Seite 2 Herausgeber: Lenord, Bauer & Co. GmbH Dohlenstraße 32 Dok.-Nr. D-01B-6505 (3.1) 46145 Oberhausen ● Deutschland Telefon: +49 208 9963–0 ● Telefax: +49 208 676292 Internet: www.lenord.de ● E-Mail: info@lenord.de GEL 6505...
-
Seite 3: Inhaltsverzeichnis
Lenord + Bauer Inhalt Inhalt Zu dieser Betriebsanleitung ................5 Allgemeines ..................... 5 Gültigkeit ....................5 Zielgruppe ....................5 Symbole, Auszeichnungen, Hinweise ............6 Sicherheit ......................7 Sicherheitshinweise ................. 7 Bestimmungsgemäße Verwendung ............7 Nicht bestimmungsgemäße Verwendung ..........7 Produktidentifizierung ..................8 Lieferumfang .................... - Seite 4 GEL 6505...
-
Seite 5: Zu Dieser Betriebsanleitung
Lenord + Bauer 1 Zu dieser Betriebsanleitung Allgemeines Zu dieser Betriebsanleitung Allgemeines Die Betriebsanleitung ist Teil des Produkts und enthält die benötigten Informationen für den sicheren Betrieb. Sie beschreibt die Grundfunktionalität der PowerDRIVE-Box. Die Busanbindung wird in separaten Dokumenten behandelt. Dies gilt auch für die Montage und Inbetriebnahme der gesteuerten Stellantriebe PowerDRIVE GEL 6110. -
Seite 6: Symbole, Auszeichnungen, Hinweise
1 Zu dieser Betriebsanleitung Lenord + Bauer Symbole, Auszeichnungen, Hinweise Symbole, Auszeichnungen, Hinweise Die folgenden Symbole, Auszeichnungen und Hinweise werden in dieser Betriebsan- leitung verwendet, damit Sie bestimmte Informationen schneller erkennen können: Hinweise zur Vermeidung von Sachschäden Wichtige Information zum Verständnis oder zum Optimieren von Ar- beitsabläufen Auszuführender Arbeitsschritt →... -
Seite 7: Sicherheit
Typenschild und in der zugehörigen Dokumentation unbedingt ein. Bestimmungsgemäße Verwendung Die PowerDRIVE-Box GEL 6505 dient zur einfachen Vernetzung von bis zu 5 Stellan- trieben des Typs PowerDRIVE GEL 6110, die jeweils über ein sogenanntes Hybridka- bel (PowerDRIVE-Connect) mit der Box verbunden werden. Die Länge eines Kabels ist dabei auf 20 m begrenzt. -
Seite 8: Produktidentifizierung
3 Produktidentifizierung Lenord + Bauer Lieferumfang Produktidentifizierung Lieferumfang Die Lieferung erfolgt in einem Karton mit Schaumstoffeinsatz. Enthalten sind: ● PowerDRIVE-Box ● Beutel mit Anschlusszubehör (falls mitbestellt) ● Technische Beschreibungen und Software auf CD-ROM Kabel und Gegenstecker gehören nicht zum Lieferumfang. Typenschild Type GEL 6505Axxxxxxxxx... -
Seite 9: Benannte Teile
Lenord + Bauer 3 Produktidentifizierung Benannte Teile Benannte Teile Die folgende Darstellung bezieht sich auf den GEL 6505A. Beim GEL 6505B be- finden sich die Teile 1, 2, 4 und 6 verdeckt im Innern des Gehäuses (zugänglich nach Entfernen des Deckels). Je 3 LED-Zustandsanzeigen für die Stellantriebe I bis V (links →... - Seite 10 3 Produktidentifizierung Lenord + Bauer Benannte Teile Alle LEDs blinken rot/grün ⇒ Manueller Reset wird angefordert; Blinken endet, wenn ● der Reset ausgeführt wurde Die Antriebsspannung wird von der PowerDRIVE-Box durchgeschaltet, wenn die beiden Leuchtdioden LED1 und LED2 grün leuchten. Informationen zum Feldbusmodul finden Sie im Referenzhandbuch zum jeweiligen Feldbus.
-
Seite 11: Beschreibung
Lenord + Bauer 4 Beschreibung Beschreibung Die Stromversorgung für die Box und die Stellantriebe erfolgt entweder über einen oder über zwei separate Anschlüsse. Im ersten Fall werden Leistungs- und Logik-Schaltun- gen über eine gemeinsame Spannung versorgt. Dies erfolgt auch, wenn bei getrennter Versorgung die Logik-Spannung unterhalb der Leistungsspannung liegt. -
Seite 12: Handhabung
Lagern Sie die PowerDRIVE-Box nur in der recyclebaren Original-Verpackung des Herstellers. Wartung / Reinigung Die PowerDRIVE-Box ist elektrisch wartungsfrei. Lassen Sie erforderliche Reparaturarbeiten nur durch LENORD+BAUER oder eine davon ermächtigte Stelle durchführen. Verwenden Sie für die Reinigung des Gehäuses ein weiches, feuchtes Tuch ohne Lösungsmittel. -
Seite 13: Montage
Lenord + Bauer 6 Montage PowerDRIVE-Box Montage PowerDRIVE-Box Maßangaben zur PowerDRIVE-Box finden Sie in Abschnitt 8.2. Stellen Sie vor Beginn der Montagearbeiten sicher, dass alle verbundenen Teile spannungslos sind. Achten Sie auf ausreichenden Bewegungsfreiraum bei der Montage. GEL 6505A ... - Seite 14 6 Montage Lenord + Bauer PowerDRIVE-Box Befestigen Sie die Box mit 4 Schrauben M8 auf der Montagfläche. Treffen Sie geeignete Maßnahmen, dass sich die Schrauben nicht lösen können (z.B. Federscheibe, Fixierkleber). GEL 6505...
-
Seite 15: Kabelkonfektionierung
Lenord + Bauer 6 Montage Kabelkonfektionierung Kabelkonfektionierung Hybridkabel Führen Sie für jedes der verwendeten Hybridkabel die nachfolgend grafisch dar- gestellen Arbeitsschritte aus (von oben nach unten): ca. 20 ca. 60 2x 0.5 mm 2x 1.5 mm 10 (0.5 mm ) / 12 (1.5 mm ca. - Seite 16 6 Montage Lenord + Bauer Kabelkonfektionierung GEL 6505B: Führen Sie die Hybrid-, Feldbus- und Versorgungskabel durch die zu- gehörigen Kabelverschraubungen. Schraubkappen nach Anschluss der Kabel fest anziehen zur Fixie- rung und Dichtung des Kabeleintritts (Anzugsmoment: → Spezifika- tionen, Mechanische Daten). Nicht verwendete Kabelverschraubung mit einem Verschlussstopfen abdichten (z.B.
-
Seite 17: Anschluss
Lenord + Bauer 6 Montage Anschluss Falls Sie nicht die optional mitgelieferten Klemmenstecker verwenden, sondern eigene, führen Sie folgenden Schritt aus: Kodieren Sie alle Klemmenstecker jeweils für die Antriebsversorgung (V), die Kom- munikation (C) und die Logikspannungsversorgung (L) entsprechend den Sockeln in der Box: Anschluss ●... - Seite 18 6 Montage Lenord + Bauer Anschluss Öffnen Sie den Deckel der Box (GEL 6505A/B: 6/4 Kreuzschlitzschrauben). 4 3 2 1 4 3 2 1 Ansicht GEL 6505A; GEL 6505B ähnlich (siehe weiter unten) Anschlüsse für die interne Kommunikation mit den Stellantrieben Anschlüsse für die Versorgung der Stellantriebe (Logik und Leistung) Erdschiene mit Kabelschellen für die Schirmerdung der Hybridkabel (PowerDRIVE 1…...
- Seite 19 Lenord + Bauer 6 Montage Anschluss 4 3 2 1 DC in Power Logic Communication Power Supply PowerDRIVE no. PowerDRIVE no. Ansicht GEL 6505B Hybridkabel Stecken Sie alle Federzugklemmen der einzelnen Kabel in die entsprechenden Sockel in der Box. ...
- Seite 20 6 Montage Lenord + Bauer Anschluss Spannungsversorgung Versehen Sie die Zuleitungen für die Leistungs-Versorgung mit Aderendhülsen und stecken Sie sie wie dargestellt in die zugehörigen Klemmen: ≥ 6 mm Falls verwendet, versehen Sie die Zuleitungen für die Logik-Versorgung mit Ader- endhülsen und stecken Sie sie in die zugehörigen Federzugklemmen wie beim Hybridkabel weiter oben dargestellt (→...
-
Seite 21: Demontage
Lenord + Bauer 6 Montage Demontage Schrauben Sie den Deckel wieder auf die Box. Hierdurch wird beim GEL 6505A die Zugentlastung der Hybridkabel hergestellt. Busverbindung Schließen Sie den Stecker des Feldbuskabels an das Feldbusmodul in der Box an und fixieren Sie ihn. -
Seite 22: Inbetriebnahme
7 Inbetriebnahme Lenord + Bauer Inbetriebnahme Das PowerDRIVE-System, bestehend aus Box, Antrieben und Hybridkabeln, wird im Allgemeinen von der externen Steuerung (SPS) über den Feldbus konfiguriert. Einige Parameter können jedoch auch mittels eines Terminalprogramms über die USB- Schnittstelle ausgelesen und eingestellt werden. Die Vorgehensweise bei der Inbetriebnahme ist abhängig vom verwendeten Feldbus- system –... -
Seite 23: Technische Daten
Lenord + Bauer 8 Technische Daten Spezifikationen Technische Daten Spezifikationen Elektrische Daten Spannungsversorgung Logik: 20…30 VDC, 1 A, stabilisiert Leistung: 24…30 VDC (je nach Leitungs- länge), max. 40 A , stabilisiert Absicherung intern Logik (Antrieb): elektronisch, rückstellend Leistung: programmierbar (externe Siche- rung vorsehen) Feldbusschnittstellen CANopen, PROFIBUS-DP, PROFINET-... - Seite 24 8 Technische Daten Lenord + Bauer Spezifikationen Mechanische Daten Kabelverschraubungen • GEL 6505A – • GEL 6505B 3× M16 (Feldbus-/Logik-Kabel) 5× M20 (Hybridkabel, 1× mit Druckausg- leichsmembran) 1× M25 (Leistungsversorgung) Klemmbereich Kabeldurchmesser • GEL 6505A – • GEL 6505B M16: 4,5…10 mm M20: 6…13 mm M25: 9…17 mm Anzugsmoment Kabelverschraubung...
-
Seite 25: Maßbild
Lenord + Bauer 8 Technische Daten Maßbild (Maßangaben in mm) Maßbild GEL 6505A GEL 6505... - Seite 26 8 Technische Daten Lenord + Bauer Maßbild GEL 6505B Die Position der Befestigungslaschen kann kundenspezifisch geändert sein. GEL 6505...
