4.12

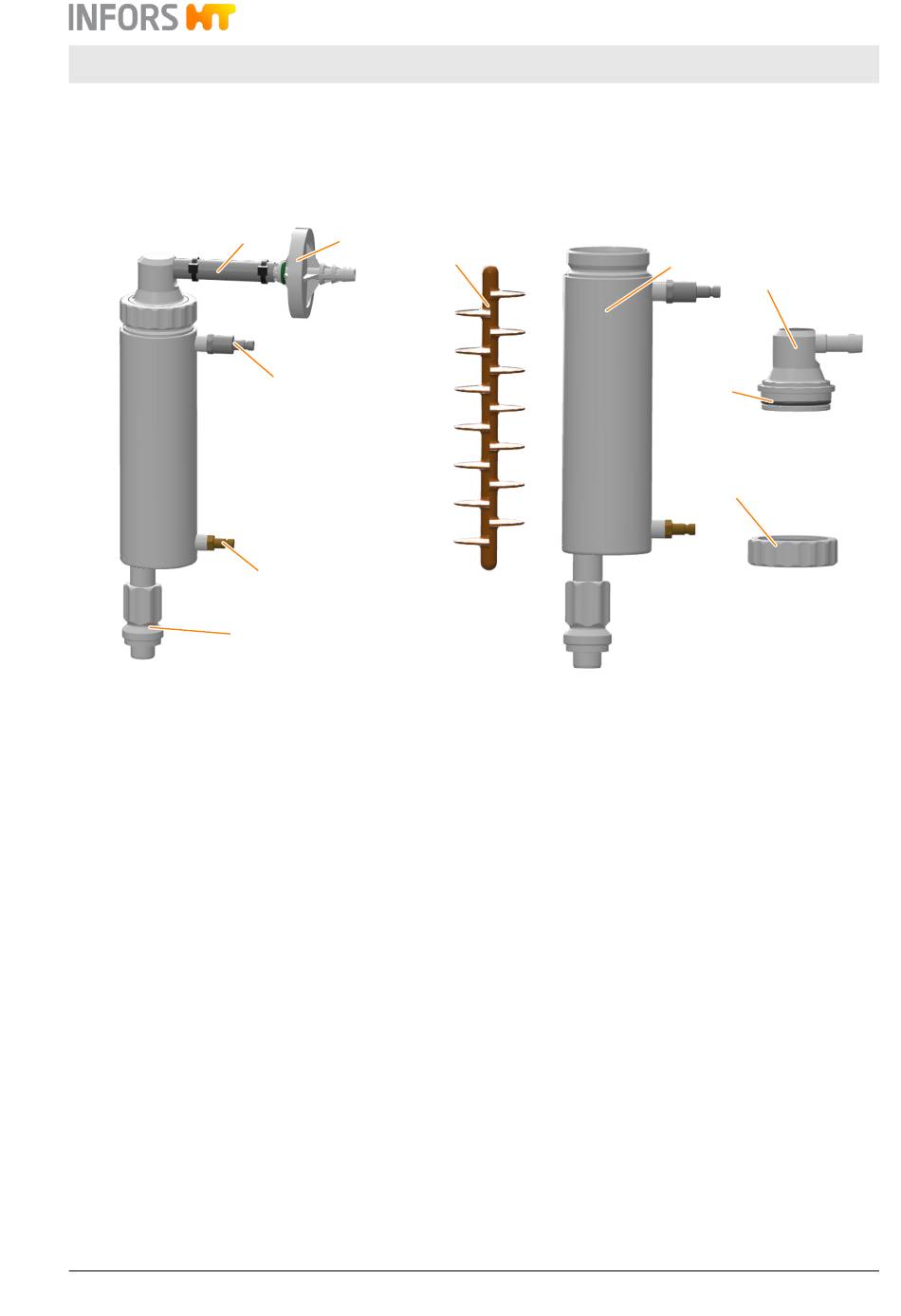

Abgaskühler
Übersicht
Kopiervorlage Bilderrahmen
1
Druckschlauch
2
Abgasfilter
3
Schlauchanschluss Wasserausgang
4
Schlauchanschluss Wassereingang
5
Schraubgewinde
20.12.2023
Kopiervorlagen diverse
Kopiervorlagen diverse
Kopiervorlagen diverse
1
2
Kopiervorlagen diverse
Kopiervorlage Bilderrahmen
Kopiervorlage Bilderrahmen
3
Kopiervorlage Bilderrahmen
Kopiervorlage Bilderrahmen
4
5
Der Abgaskühler ist mit einem Stück Druckschlauch und Abgasfilter
bestückt. Schlauch und Filter sind mit Kabelbindern gesichert. Die
Schläuche für den Wassereingang und -ausgang sind ab Werk an das
Grundgerät angeschlossen. Sie werden über Schnellkupplungen mit
dem Abgaskühler verbunden. Unterschiedliche Schlauchlängen verhin-
dern ein verkehrtes Anschliessen.
6
6
Schikane (Silikon)
7
Kühlrohr mit Mantel
8
Deckel
9
O-Ring
10 Überwurfmutter
Minifors 2 - Betriebsanleitung
Zubehör
7
8
9
10
Seite 61 von 240
