Symbol
Bezeichnung
SERVICE
BALANCE
LAN

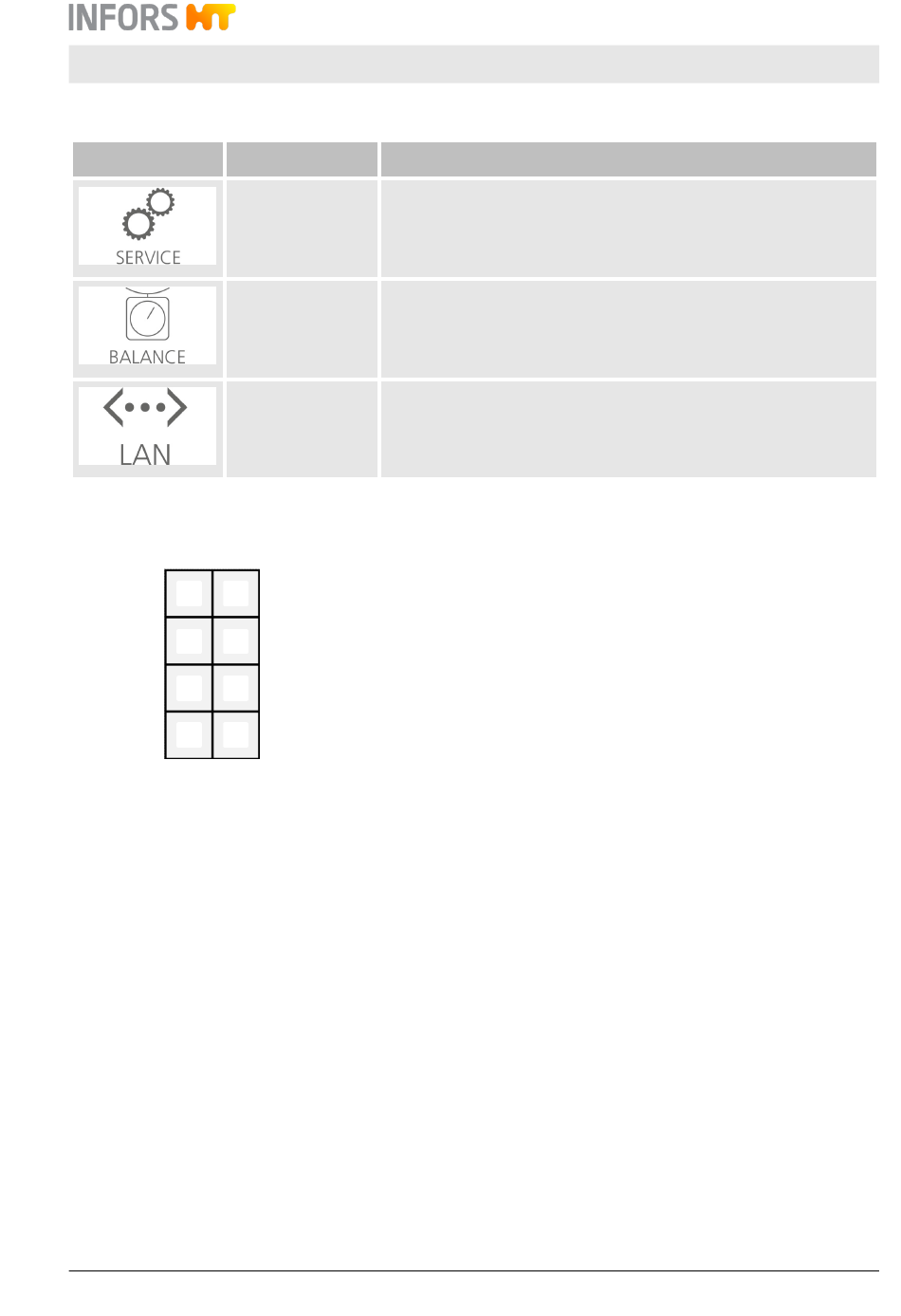

Pinbelegung Stecker ANALOG I/O
1
2
3
4
5
6
7
8
20.12.2023
Funktion
9 -pol. RS232 für den Anschluss eines Diagnosecomputers für die
Wartung.
9 -pol. RS232 für den Anschluss einer Waage.
Für den Anschluss eines Netzwerkkabels.
1
+Analog Out A
2
GND (-Analog Out A)
3
+Analog Out B
4
GND (-Analog Out B)
5
Analog In A (240 Ohm Bürde)
6
GND (Analog IN A)
7
Analog In B (240 Ohm Bürde)
8
GND (Analog IN B)
Minifors 2 - Betriebsanleitung
Aufbau und Funktion
Seite 25 von 240
