2.1.13
Pumpen
2.1.14
Typenschild
Position
20.12.2023

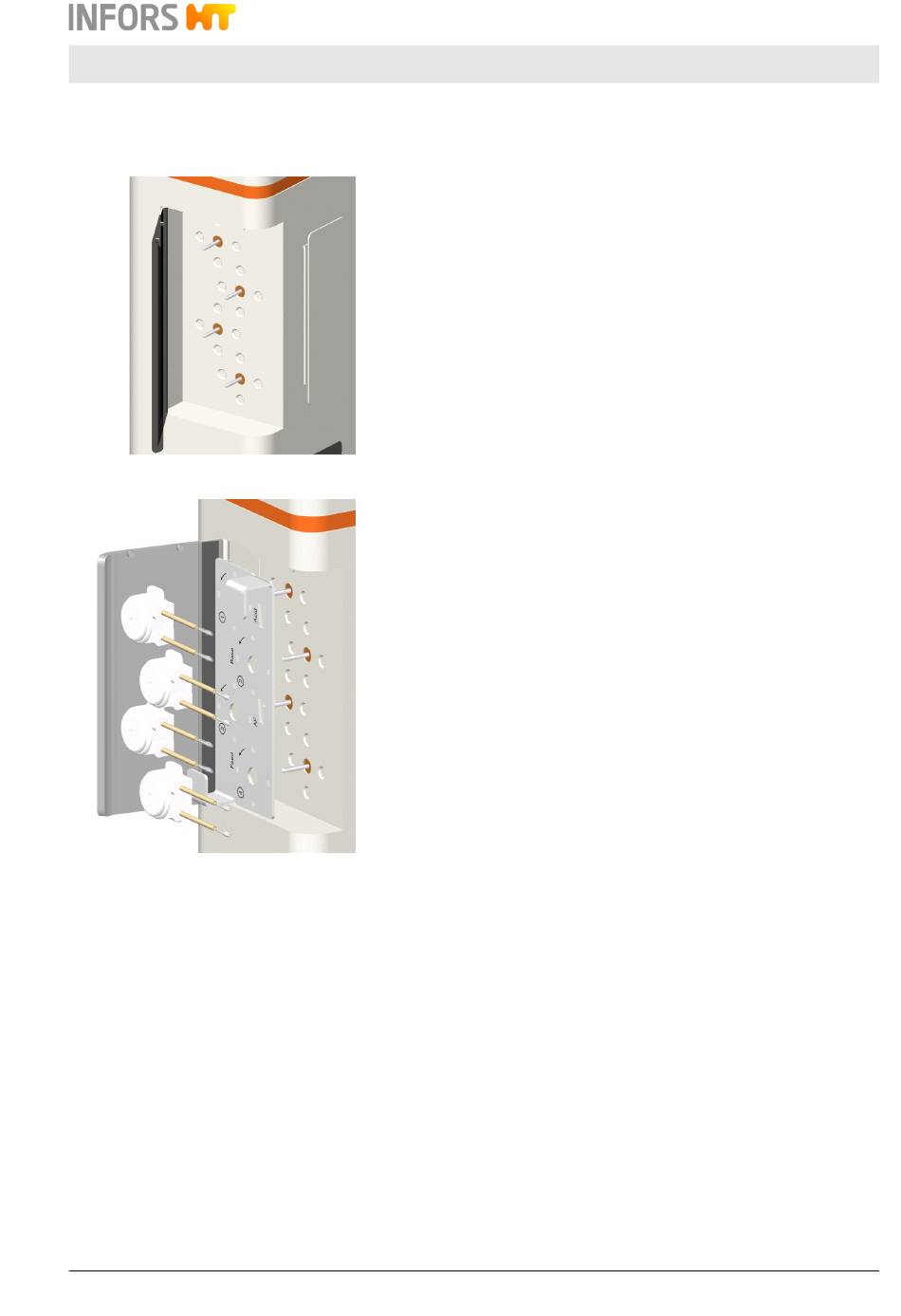

Korrekturmittel und Nährlösung (Feed) werden über vier peristaltische
Pumpen zugegeben. Die Pumpen werden von Schrittmotoren ange-
trieben. Die Antriebswellen der Pumpen befinden sich an der linken
Seite des Grundgeräts. Die Drehrichtung der Antriebswellen ist für
die Funktion "Füllen" standardmässig gegen den Uhrzeigersinn, siehe
Markierung auf der Montageplatte.
Die Pumpen sind über die Bedieneinheit unterschiedlich konfigurierbar
und daher je nach Einstellung in digitalem oder analogem Betriebs-
modus:
Digital = OFF / ON-Betrieb mit fixer Geschwindigkeit
Analog = kontinuierlicher Betrieb mit variabler Geschwindigkeit
Eine auf- und zuklappbare Abdeckung aus Plexiglas dient als Schutz-
vorrichtung während des Betriebs.
Die autoklavierbaren Pumpenköpfe sind auf eine Montageplatte
gesteckt (hier getrennt dargestellt um die Markierung unter den
Pumpen zu zeigen). Die Pumpenköpfe lassen sich zusammen mit der
Montageplatte einfach auf die Antriebswellen aufstecken oder davon
abziehen.
Die Montageplatte ist von oben nach unten von 1 bis 4 nummeriert
und so beschriftet wie sie ab Werk standardmässig eingestellt sind:
Acid (Säure, digital)
Pumpe 1:
Alternativ einstellbar:
Base (Lauge, digital)
Pumpe 2:
Alternativ einstellbar:
AF (Antifoam = Antischaum, digital)
Pumpe 3:
Alternativ einstellbar:
Feed (analog)
Pumpe 4:
Alternativ einstellbar:
Für Informationen zu den Einstellmöglichkeiten der Pumpen siehe
⮫ Kapitel 9.7 «Parametergruppe PUMPS» auf Seite 168.
Das Typenschild zur Identifikation des Geräts befindet sich an der Seite
des Grundgeräts.
Minifors 2 - Betriebsanleitung
Aufbau und Funktion
Feed (analog)
Feed (analog)
Level (digital) oder Feed (analog)
Balance oder Dose (analog)
Seite 29 von 240
