Minifors 2 - Betriebsanleitung
Aufbau und Funktion

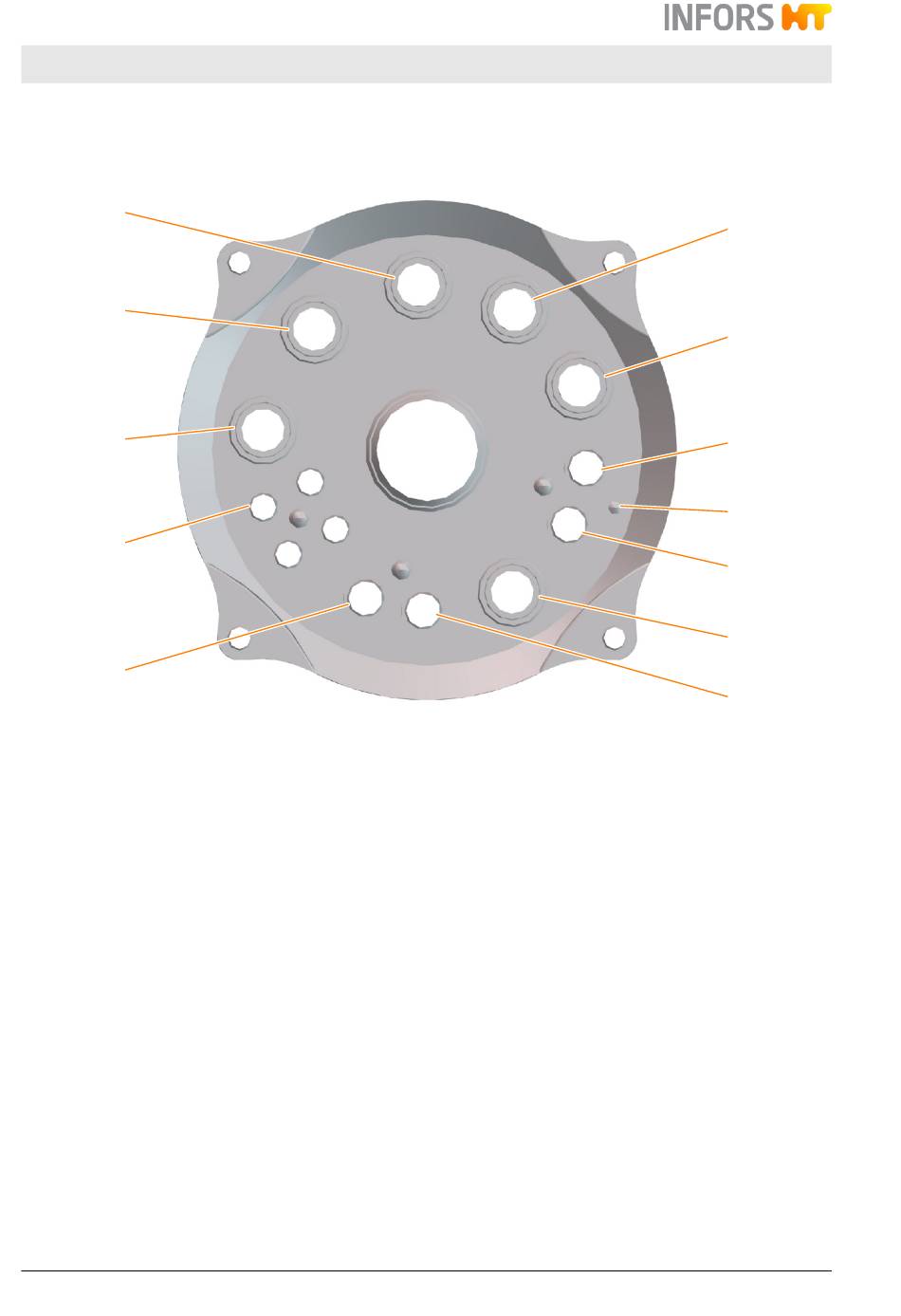

Gefässdeckel NW 115
1
2
3
4
5
1
Ø 12 mm Pg13,5: pH-Sensor
2
Ø 12 mm Pg13,5: Abgaskühler
3
Ø 12 mm Pg13,5: Zusätzlicher Sensor
4
Ø 7,5 mm: Zugabestutzen, 4 x
5
Ø 10 mm: Sparger
6
Ø 12 mm Pg13,5: pO
-Sensor
2
Seite 34 von 240
Kopiervorlagen diverse
Kopiervorlagen diverse
Kopiervorlagen diverse
Kopiervorlage Bilderrahmen
Kopiervorlagen diverse
Kopiervorlagen diverse
Kopiervorlage Bilderrahmen
Kopiervorlagen diverse
Kopiervorlage Bilderrahmen
Kopiervorlagen diverse
Kopiervorlage Bilderrahmen
Kopiervorlage Bilderrahmen
Kopiervorlage Bilderrahmen
7
Ø 12 mm Pg13,5: Zusätzlicher Sensor
8
Ø 10 mm: Tauchhülse Temperatursensor (Pt100)
Kopiervorlage Bilderrahmen
9
Masseanschluss Antischaumsensor
10 Ø 10 mm: Antischaumsensor
11
Ø 12 mm Pg13,5: Inokulation
12 Ø 10 mm: Tauchrohr Probenahme
6
7
8
9
10
11
12
20.12.2023
