Minifors 2 - Betriebsanleitung
Aufbau und Funktion
2.2.2

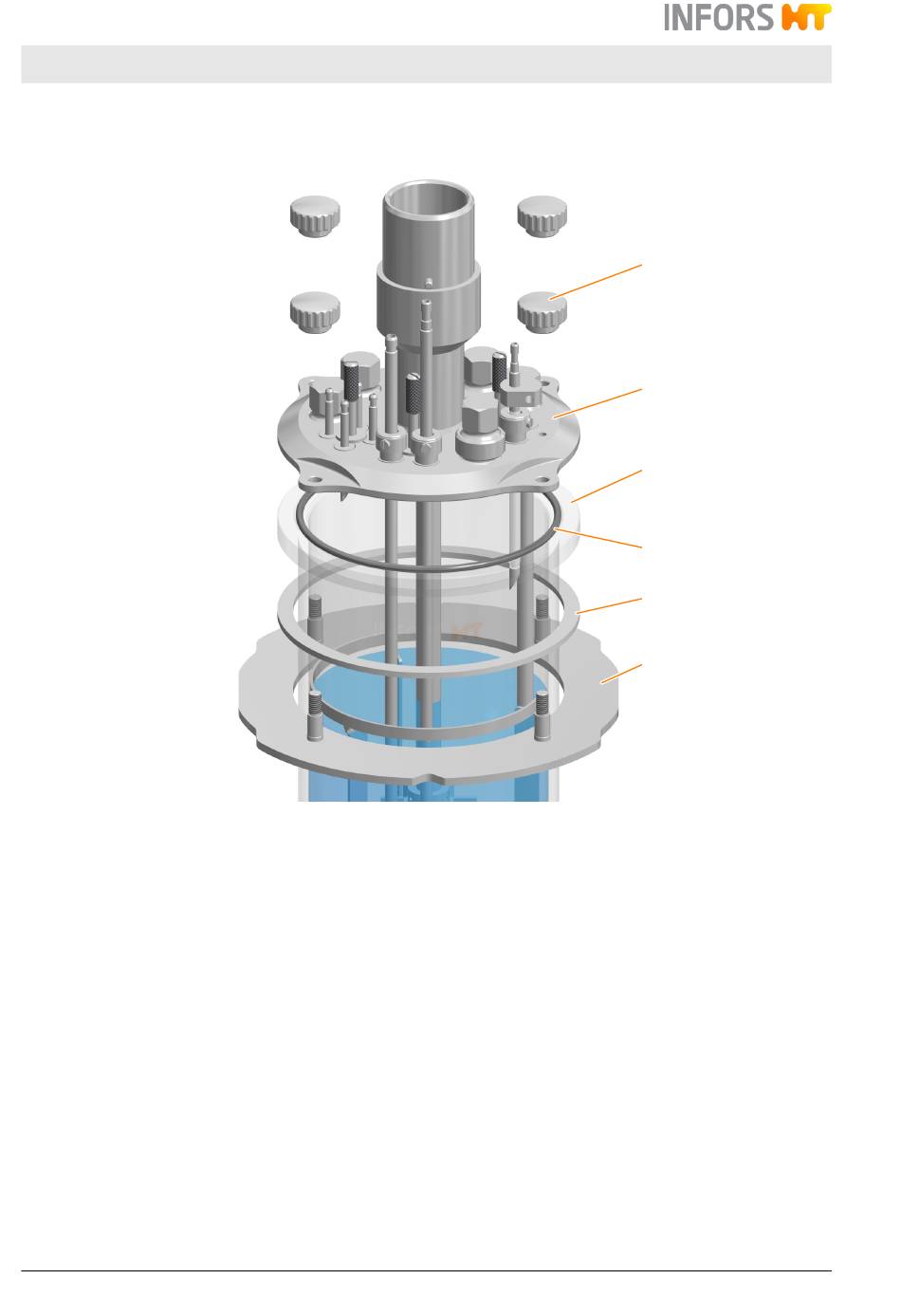

Deckel
1
Rändelmutter (4 Stück)
2
Deckel
3
Gefäss
4
O-Ring
5
Dämpfungsring
6
Flansch
Seite 32 von 240
Kopiervorlagen diverse
Kopiervorlagen diverse
Kopiervorlagen diverse
Kopiervorlage Bilderrahmen
Kopiervorlagen diverse
Kopiervorlagen diverse
Kopiervorlage Bilderrahmen
Kopiervorlagen diverse
Kopiervorlage Bilderrahmen
Kopiervorlage Bilderrahmen
Kopiervorlage Bilderrahmen
Kopiervorlage Bilderrahmen
Der Deckel wird mit vier Rändelmuttern und einem Flansch am Gefäss
fixiert. Die Rändelmuttern dienen gleichzeitig auch der Fixierung im
Gefässhalter. Ein O-Ring dient als Deckeldichtung. Ein Dämpfungsring
verhindert Druck auf den Gefässrand.
1
2
3
4
5
6
20.12.2023
